Wymiana silnika rolety: objawy awarii, dobór napędu i przebieg wymiany

Objawy: silnik czy mechanika

Zanim ktokolwiek wejdzie na drabinę, warto rozdzielić dwie rodziny usterek. Objawy wskazujące na napęd: roleta nie reaguje na żadne polecenie, choć w innych oknach działają; silnik brzęczy, ale pancerz stoi; napęd rusza i po chwili staje, wracając do życia po kilkunastu minutach (to zabezpieczenie termiczne); roleta jedzie tylko w jedną stronę; z wału dobiega zgrzyt lub metaliczny stukot. Objawy mechaniczne, w których wymiana silnika niczego nie naprawi: pancerz zwija się krzywo i wychodzi z prowadnic, listwa dolna zakleszczyła się w skrzynce, zerwane zawiesia, pęknięte lamele. Rozróżnienie kosztuje minutę: odłącz zasilanie i spróbuj poruszyć pancerz ręcznie od dołu; jeżeli chodzi ciężko i zgrzyta, problem siedzi w mechanice, opisanej w przewodniku o naprawie rolet zewnętrznych. Jeżeli mechanika jest zdrowa, a napęd milczy, zaczyna się temat tego tekstu.

Do listy podejrzanych dopisuje się jeszcze dwa elementy tańsze od silnika: zasilanie, czyli bezpiecznik i przewód, oraz sterowanie, czyli pilot i odbiornik, których diagnostykę prowadzi przewodnik o programowaniu pilota. Silnik uznaje się za winnego dopiero, gdy odpadną tamte.

Budowa napędu rurowego

Silnik rurowy to walec wsuwany w wał nawojowy rolety: w środku silnik elektryczny, przekładnia redukcyjna, hamulec i układ wyłączników krańcowych, a na zewnątrz głowica z uchwytem mocowanym do boku skrzynki oraz adaptery i zabieraki dopasowujące napęd do konkretnej rury. Średnice dobiera się do wału: 40 mm do rur fi 40 w typowych roletach mieszkaniowych, 45 mm i większe do rur fi 50-60 w dużych oknach, bramach roletowych i markizach; miniaturowe napędy 35 mm obsługują rolety kasetonowe i żaluzje. Zestaw montażowy zawiera uchwyt głowicy, kapturek z łożyskiem po drugiej stronie i zabierak; części te są systemowe, więc kupując napęd, kupuje się komplet pod swoją rurę, nie sam silnik.

Co skraca życie napędu

Silniki rurowe rzadko padają bez powodu i większość przyczyn da się usunąć. Praca na granicy momentu: pancerz cięższy, niż zakładał projekt, na przykład po wymianie profilu na grubszy, zmusza napęd do stałego przeciążenia. Wilgoć w skrzynce: nieszczelna obudowa i brak odwodnienia oznaczają korozję styków i uzwojeń; skrzynka ma być zamknięta, a otwory odwadniające drożne. Opór mechaniczny: krzywo zwijający się pancerz, zapiaszczone prowadnice i zeschnięte zawiesia to codzienne dodatkowe kilogramy dla silnika. Częste wyłączenia termiczne: każde jest sygnałem, że coś jest nie tak, a nie normalną cechą urządzenia. Wielokrotne przełączanie góra-dół w krótkim czasie, ulubiona zabawa dzieci przy pilocie, potrafi zajechać przekładnię szybciej niż lata normalnej pracy. Prosty przegląd raz w roku, czyszczenie prowadnic i kontrola zawiesi, wydłuża życie napędu bardziej niż jakikolwiek wybór marki przy zakupie.

Dobór momentu obrotowego

Kluczowy parametr napędu to moment obrotowy w niutonometrach (Nm): mówi, jaki ciężar pancerza silnik uniesie. Zasada doboru jest prosta w idei i wymaga liczb w praktyce: liczy się powierzchnię pancerza razy masę jednostkową profilu, dolicza listwę dolną, a wynik przelicza na moment według tabel producenta, uwzględniając średnicę wału i zwiększającą się średnicę nawoju. Przykładowe rzędy wielkości dla profili rolowanych: okno półtora na półtora metra mieści się zwykle w napędzie 10 Nm, duże przeszklenie tarasowe wymaga 20-30 Nm, brama roletowa z pancerzem ekstrudowanym bywa poza tą skalą. Reguła bezpieczeństwa: dobiera się z zapasem, nigdy na styk, bo napęd pracujący na granicy grzeje się, wyłącza termicznie i pada przedwcześnie; masy profili aluminiowych rolowanych i ekstrudowanych podajemy w przewodniku o silnikach do rolet. Przy wymianie najprościej odczytać moment ze starego napędu i zachować go lub zwiększyć, o ile pancerz nie był w międzyczasie wymieniany na cięższy.

Zanim zamówisz napęd, spisz trzy dane ze starego silnika, jeżeli da się do niego zajrzeć: producenta i typ, moment w Nm oraz średnicę rury, na której pracuje. Te trzy liczby wystarczają serwisowi i sklepowi, żeby dobrać zamiennik za pierwszym razem, a bez nich rozmowa kończy się pytaniem o zdjęcie skrzynki. Naklejka z danymi siedzi zwykle na obudowie silnika i bywa jedyną informacją, jaka po latach została po firmie montującej rolety.

Typy napędów: mechaniczne, elektroniczne, radiowe

Mechaniczne: położenia krańcowe ustawia się śrubami na czole silnika; najtańsze, sprawdzone, wymagające dostępu do skrzynki przy regulacji. Elektroniczne: krańcówki zapisuje pamięć, ustawiane sekwencją przycisków, z automatycznym wykrywaniem przeszkody i funkcją cofania przy oporze; wygodniejsze i bezpieczniejsze dla pancerza. Radiowe: elektroniczne z wbudowanym odbiornikiem, sterowane pilotem bez jednego kabla sterującego więcej, co czyni je naturalnym wyborem przy modernizacji, gdy w ścianie jest tylko zasilanie. Solarne: napęd akumulatorowy z panelem na skrzynce, ratunek dla okien bez doprowadzonego prądu, z ograniczeniem masy pancerza i liczby cykli dziennie. Z awaryjnym otwieraniem: napęd z korbą ratunkową lub akumulatorem, stosowany w bramach i tam, gdzie brak prądu nie może zablokować wyjścia.

Napędy w markizach, żaluzjach fasadowych i bramach

Ten sam typ silnika rurowego pracuje w całej rodzinie osłon, tylko w innych rozmiarach i z innymi dodatkami. Markizy używają napędów z wyższym momentem i obowiązkowym czujnikiem wiatru, bo rozwinięta tkanina na wietrze generuje siły, których żadna mechanika nie zniesie; szczegóły w przewodniku o markizach tarasowych. Żaluzje fasadowe mają napędy z funkcją obrotu lameli, więc silnik wykonuje dwa różne ruchy i wymiana wymaga zgodności systemowej. Bramy roletowe dostają napędy o dużym momencie z awaryjnym otwieraniem, a screeny napędy z kontrolą naciągu tkaniny. Wspólny mianownik: przy wymianie dobiera się napęd nie tylko do masy, ale też do funkcji osłony, i dlatego silnik z rolety okiennej nie nadaje się do markizy, choć fizycznie wchodzi w rurę.

Przebieg wymiany krok po kroku

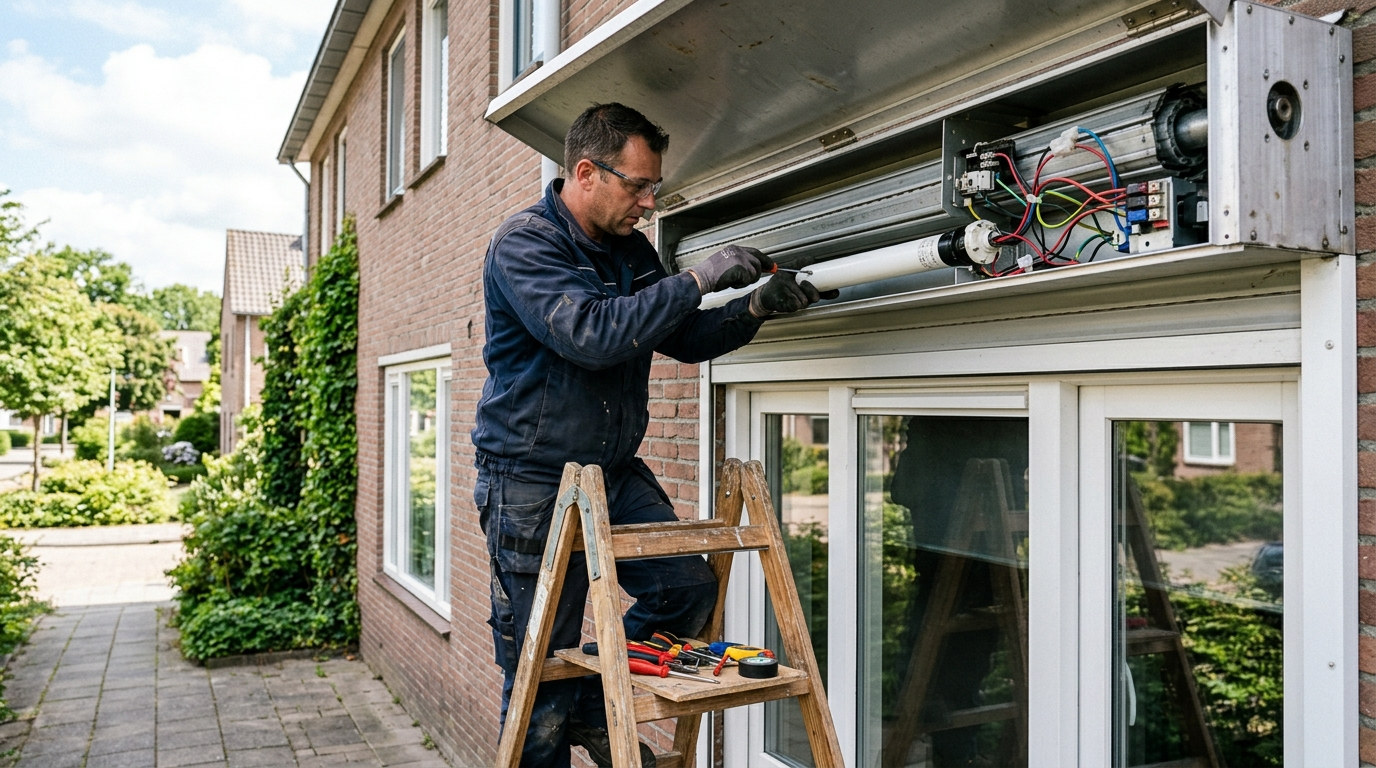

Rutyna serwisowa wygląda tak. Odcięcie zasilania bezpiecznikiem, nie samym pilotem. Otwarcie skrzynki: w wersjach nadstawnych i adaptacyjnych przez klapę rewizyjną od strony pomieszczenia, w podtynkowych przez pokrywę pod nadprożem. Zdjęcie pancerza z wału: odpina się zawiesia łączące pierwszą lamelę z rurą, po uprzednim opuszczeniu pancerza tak, by zwój był zdjęty z naprężenia. Wyjęcie wału z uchwytów, wysunięcie starego silnika z rury i zdjęcie adapterów. Montaż nowego napędu z właściwymi adapterami i zabierakiem, osadzenie wału, podłączenie przewodów według schematu, ustawienie krańcówek i próba na kilku pełnych cyklach. Czas: godzina do dwóch przy typowym oknie, o ile skrzynka daje się otworzyć. Trudność nie leży w samej wymianie, tylko w dostępie: w roletach podtynkowych i zabudowanych płytą karton-gips potrafi być konieczne rozebranie fragmentu obudowy, a przy oknach na piętrze praca z drabiny lub rusztowania.

Kiedy samodzielnie, a kiedy serwis? Prace w skrzynce oznaczają elektrykę 230 V, ciężki pancerz nad głową i naprężone zwoje, więc granicę wyznacza doświadczenie: montażysta domowy z odpowiednimi uprawnieniami i sprzętem poradzi sobie w oknie parterowym, ale przy roletach na piętrze, bramach roletowych i pancerzach ekstrudowanych rachunek za serwis jest tańszy niż wizyta u ortopedy. Serwisy przyjeżdżają zwykle z napędami popularnych typoszeregów i wymieniają na miejscu.

Z czego składa się koszt wymiany

Bez podawania cen, które zmieniają się co sezon, warto znać strukturę rachunku, bo to ona pozwala ocenić ofertę serwisu. Składniki są cztery: napęd, którego cena rośnie z momentem i klasą (mechaniczny, elektroniczny, radiowy, solarny); akcesoria, czyli adaptery, zabierak, uchwyt, czasem nowe zawiesia; robocizna, liczona zwykle za wizytę plus czas na oknie, wyraźnie wyższa przy roletach podtynkowych i pracy z drabiny; dojazd, który przy jednym oknie potrafi stanowić istotną część całości. Stąd praktyczna rada: jeżeli w domu jest kilka rolet w podobnym wieku, warto rozważyć wymianę napędów w jednej wizycie, bo dojazd i przygotowanie płaci się raz. Druga rada: pytaj, czy w cenie jest ustawienie krańcówek i sparowanie pilotów, bo to naturalna część usługi, a bywa dopisywana osobno.

Modernizacja przy okazji: korba na radio

Skoro skrzynka i tak jest otwarta, wymiana silnika bywa najtańszym momentem na zmianę klasy sterowania. Z korby na napęd: przy istniejącym zasilaniu w pobliżu okna to kwestia doprowadzenia przewodu i zaślepienia otworu po przekładni korbowej; przy braku prądu wchodzą napędy solarne albo akumulatorowe. Z przewodowego na radiowe: napęd z odbiornikiem pozwala dołożyć piloty i moduły smart home bez kucia ścian, a stary przełącznik zwykle da się zachować. Dodanie czujników: słońca, wiatru, zmierzchu, oraz spięcie rolet w scenariusze opisane w przewodniku o inteligentnej stolarce. Warto policzyć całość: cena samego silnika stanowi zwykle mniejszą część rachunku niż dojazd i robocizna, więc wymiana napędu na wersję wyższej klasy podnosi koszt wizyty w niewielkim stopniu, a zmienia komfort na lata.

Kwestia gwarancji: napędy objęte są gwarancją producenta liczoną w latach, ale warunkiem bywa montaż przez uprawniony serwis oraz dobór momentu zgodny z tabelami. Samodzielna wymiana w oknie na gwarancji potrafi ją unieważnić, podobnie jak zastosowanie napędu słabszego, niż przewiduje karta doboru. Jeżeli rolety są nowe, pierwszy telefon idzie do firmy, która je montowała, a nie do sklepu z napędami.

Zasilanie awaryjne i przerwy w prądzie

Pytanie wraca po każdej wichurze: co, jeśli zabraknie prądu przy zamkniętych roletach. W oknach nie jest to problem bezpieczeństwa, bo wyjście prowadzi drzwiami, ale w drzwiach tarasowych i bramach garażowych bywa realną blokadą. Rozwiązania są trzy. Ręczne awaryjne otwieranie: napęd z korbą ratunkową lub linką, standard w bramach, opcja w niektórych roletach. Akumulator podtrzymujący przy centrali lub w napędzie, wystarczający na kilka cykli. Napęd solarny, niezależny od sieci z definicji. Przy planowaniu domu warto z góry ustalić, które osłony muszą działać bez prądu: brama garażowa jako droga wyjazdu i roleta w drzwiach tarasowych jako droga ewakuacji z parteru. Reszcie okien wystarczy zdrowy rozsądek i latarka; szczegóły awaryjnego otwierania bram opisujemy w przewodniku o napędach bram.

Sześć błędów przy wymianie silnika rolety

1. Wymiana napędu przy usterce mechanicznej: nowy silnik i ten sam zgrzytający pancerz.
2. Moment dobrany na styk: przegrzewanie, wyłączenia termiczne i awaria po dwóch sezonach.
3. Silnik bez adapterów do własnej rury: zakup, który nie wejdzie w wał.
4. Praca bez odcięcia zasilania bezpiecznikiem przy otwartej skrzynce.
5. Zdejmowanie pancerza z naprężonego zwoju zamiast opuszczenia go wcześniej.
6. Pominięcie okazji do modernizacji i druga wizyta serwisu za rok po ten sam kabel.

Na koniec pytanie, które pada najczęściej przy starszych domach: naprawiać czy wymieniać. Silniki rurowe są konstrukcjami zamkniętymi i praktycznie nienaprawialnymi w warunkach serwisowych, więc w praktyce zawsze wymienia się cały napęd. Naprawia się natomiast to, co wokół: uchwyty, zabieraki, zawiesia, prowadnice i sam pancerz, i to właśnie tam kryje się większość usterek błędnie przypisywanych silnikowi.
