Fotokomórki do bramy: działanie, montaż, podłączenie i usterki

Fotokomórki do bramy to para niepozornych czujników przy ziemi, które decydują, czy automatyczna brama zatrzyma się przed dzieckiem, psem albo maską samochodu, czy dopiero na nich. Poniżej wyjaśniamy, co naprawdę wymaga norma, jak działa wiązka podczerwieni, gdzie montować fotokomórki przy bramie przesuwnej, skrzydłowej i garażowej oraz jak samodzielnie ustalić, dlaczego brama nie chce się zamknąć.

Po co fotokomórki do bramy

Każdy współczesny napęd ma wbudowane wykrywanie przeszkody: elektronika śledzi opór silnika i gdy skrzydło na coś natrafi, zatrzymuje je lub cofa. Problem w tym, że ten mechanizm działa dopiero po kontakcie. Brama musi w coś uderzyć, żeby napęd się zorientował. Fotokomórka działa wcześniej: wykrywa, że w świetle przejazdu coś stoi, zanim skrzydło do tego dojedzie.

Brytyjska inspekcja pracy HSE, analizując wypadki z bramami automatycznymi, zwraca uwagę na dwie rzeczy jednocześnie. Po pierwsze, samo ograniczenie siły w napędzie jest zbyt zawodne, żeby na nim polegać jako jedynym zabezpieczeniu. Po drugie, fotokomórki także nie gwarantują wykrycia człowieka w każdym położeniu, bo chronią tylko linię, przez którą biegnie wiązka. Wniosek praktyczny: fotokomórka nie jest gadżetem, ale też nie jest zabezpieczeniem kompletnym. Działa najlepiej jako jedna z warstw, razem z ograniczeniem siły, a przy bramach wjazdowych często także z listwami na krawędziach.

Druga funkcja, o której mniej się mówi, to ochrona mienia. Samochód zatrzymany w połowie przejazdu, przyczepka czy rower oparty o słupek to typowe sytuacje, w których fotokomórka oszczędza lakier i mechanikę bramy.

Norma PN-EN 12453 i PN-EN 12445: co faktycznie wymagają

W wielu poradnikach nadal pojawiają się dwie normy obok siebie: PN-EN 12453 (wymagania) i PN-EN 12445 (metody badań). To stan sprzed kilku lat. Według katalogu Polskiego Komitetu Normalizacyjnego norma PN-EN 12453:2017-10 zastąpiła obie normy z 2002 roku, czyli PN-EN 12453:2002 i PN-EN 12445:2002. Wymagania i metody badań są dziś w jednym dokumencie, później uzupełnionym zmianą A1 z 2021 roku.

Co z tego wynika dla właściciela bramy z napędem:

• Fotokomórka jest w terminologii normy urządzeniem wykrywania obecności typu D. Tak klasyfikują ją producenci w instrukcjach, między innymi Nice przy fotokomórkach EPM i FAAC w dokumentacji centrali E124. FAAC dopisuje wprost, że to urządzenie dodatkowe, które zmniejsza prawdopodobieństwo kontaktu ze skrzydłem, a nie zastępuje ograniczenia siły.
• Siły są mierzone, a nie szacowane. Norma określa graniczne wartości sił na krawędzi zamykającej i sposób ich pomiaru specjalnym miernikiem. W przewodnikach montażowych bram segmentowych powtarza się próg 150 N dla siły statycznej na głównej krawędzi zamykającej; jeżeli pomiar go przekracza, trzeba dołożyć dodatkowe zabezpieczenia, na przykład listwy.
• Elektronika bezpieczeństwa musi mieć określony poziom niezawodności. Brytyjskie stowarzyszenie branżowe DHF w swoim kodeksie praktyki opisuje, że od wydania normy z 2017 roku części układu sterowania związane z bezpieczeństwem mają spełniać co najmniej poziom PL c według EN ISO 13849-1, a czujniki bezdotykowe (czyli także fotokomórki) co najmniej kategorię 2. W praktyce oznacza to testowanie czujnika przez centralę, o czym piszemy niżej.
• Automatyczne zamykanie praktycznie wymusza fotokomórkę. DHF zaleca, aby ograniczenie siły uzupełniać co najmniej jedną poziomą wiązką wszędzie tam, gdzie brama zamyka się sama albo może się z nią zetknąć osoba nieprzeszkolona. Polski przewodnik montażu bram segmentowych formułuje to podobnie: fotokomórki są wymagane w bramach automatycznych i w bramach montowanych w miejscu ogólnie dostępnym.

Pełna tabela minimalnych zabezpieczeń w normie zależy od sposobu sterowania (przycisk trzymany, impuls z widokiem na bramę, zamykanie automatyczne) i od tego, kto z bramy korzysta. Dobór konkretnego zestawu zabezpieczeń to obowiązek instalatora, który powinien go oprzeć na analizie ryzyka dla danej bramy i pomiarze sił po montażu.

Jak działa fotokomórka do bramy: nadajnik, odbiornik, wiązka

Klasyczna fotokomórka do bramy to dwa elementy ustawione naprzeciw siebie po obu stronach przejazdu. Nadajnik (TX) wysyła modulowaną wiązkę podczerwieni, niewidoczną dla oka. Odbiornik (RX) ją odbiera i dopóki wiązka dochodzi, trzyma zamknięty styk przekaźnika. Gdy coś przetnie linię między nimi, przekaźnik się przełącza, a centrala napędu dostaje sygnał: w świetle bramy jest przeszkoda.

Modulacja wiązki ma znaczenie. Odbiornik reaguje na konkretny, pulsujący sygnał własnego nadajnika, a nie na każde źródło podczerwieni. To ogranicza, choć nie eliminuje, zakłócenia od słońca i innych fotokomórek.

Zasięg podawany w kartach katalogowych bywa mylący. Nice dla fotokomórek EPM podaje zasięg użyteczny 15 m i maksymalny 30 m, zaznaczając, że w złych warunkach atmosferycznych (mgła, deszcz, kurz) zasięg może spaść o połowę. Przy bramie wjazdowej szerokiej na 4 lub 5 metrów zapas jest duży, ale ta uwaga dobrze tłumaczy, dlaczego fotokomórka na granicy zasięgu zaczyna „wariować” jesienią.

Fotokomórka refleksyjna z odbłyśnikiem

W wersji refleksyjnej nadajnik i odbiornik siedzą w jednej obudowie, a po drugiej stronie przejazdu montuje się tylko odbłyśnik (reflektor). Wiązka biegnie do odbłyśnika i wraca. Przykładem jest Nice EPMOR: zasięg roboczy 8 m, maksymalnie 15 m w optymalnych warunkach, również z zastrzeżeniem spadku o połowę przy złej pogodzie.

Zaleta jest jedna, ale istotna: przewód doprowadza się tylko z jednej strony bramy. Przy dołożeniu fotokomórek do istniejącej bramy, gdy po przeciwnej stronie jest wykończony słupek albo elewacja, to często przesądza sprawę. Wady to krótszy zasięg i wrażliwość na błyszczące powierzchnie w polu wiązki, które mogą odbić sygnał zamiast odbłyśnika.

Fotokomórki przewodowe czy bezprzewodowe (bateryjne)

Określenie „bezprzewodowe fotokomórki” jest trochę na wyrost. W typowym zestawie bateryjnym na baterii pracuje wyłącznie nadajnik, a odbiornik i tak jest podłączony kablem do centrali, bo to on przekazuje jej sygnał. Tak zbudowane są na przykład CAME DXR10BAP (nadajnik 3 V z baterii, odbiornik zasilany 12 do 24 V) oraz Quantek PC180-B.

Żywotność baterii zależy od ustawionego zasięgu. CAME podaje dla DXR10BAP około 24 miesięcy przy zasięgu 5 m i około 12 miesięcy przy 10 m. Quantek dla PC180-B podaje podobne dwa warianty: 24 lub 12 miesięcy, zależnie od pozycji zworki mocy. Wniosek: nadajnika nie ustawia się „na maksimum na wszelki wypadek”, tylko na zasięg odpowiadający szerokości bramy.

Są też systemy, w których fotokomórki komunikują się z centralą drogą radiową, a nie kablem. Somfy w karcie zestawu fotokomórek 2400939 podaje transmisję 433,34 MHz, zasilanie 24 V i zasięg do 8 m. Takie rozwiązania pracują wyłącznie z centralami tego samego systemu.

Kiedy co wybrać:

• Przewodowe, gdy brama jest dopiero budowana albo pod podjazdem jest przepust na kabel. Nic nie trzeba wymieniać, a centrala może testować fotokomórkę przed każdym ruchem.
• Bateryjne, gdy dokładasz fotokomórki do gotowej bramy i przekop podjazdu nie wchodzi w grę. Trzeba jednak pamiętać o bateriach i sprawdzić w instrukcji, czy zestaw współpracuje z funkcją testu w twojej centrali.
• Refleksyjne, gdy kabel da się doprowadzić tylko po jednej stronie, a przejazd nie jest bardzo szeroki.

Montaż fotokomórek: wysokość i odległość od bramy

Pierwsze źródło prawdy to instrukcja napędu i fotokomórek. Producenci automatyki często precyzują położenie czujników, a jego zignorowanie bywa podstawą do odmowy gwarancji. Ogólne zasady są jednak wspólne.

Wysokość. W polskich poradnikach instalatorów najczęściej pada przedział 30 do 50 cm od nawierzchni, bo na tej wysokości wiązka przecina zarówno nogi dorosłego, jak i dziecko czy średniej wielkości psa. Kodeks praktyki DHF podaje dla wiązki uzupełniającej ograniczenie siły zakres od 300 do 700 mm nad podłożem. Zbyt wysoko zamontowana fotokomórka przepuści niski obiekt, zbyt nisko będzie reagować na śnieg, liście i kałuże.

Odległość od skrzydła. Według DHF wiązka powinna biec nie dalej niż 200 mm od lica bramy. Im dalej od linii zamykania, tym większa strefa, w której przeszkoda stoi już w zasięgu skrzydła, a fotokomórka jej nie widzi.

Druga para. Przy bramach używanych przez pieszych, z wózkami dziecięcymi czy rowerami, instalatorzy często dokładają drugą parę na innej wysokości. Dwie pary obok siebie mogą się jednak nawzajem zakłócać. Nice rozwiązuje to w fotokomórkach EPM przecięciem mostka SYNC i zamianą zasilania jednej pary, a w wersji magistralowej synchronizacja jest automatyczna. Przed dołożeniem drugiej pary warto sprawdzić, jak robi to twój model.

Podłoże. Każdy element musi być przykręcony na stałe do sztywnej, pionowej powierzchni, która nie przenosi drgań. Fotokomórka przykręcona do lekkiego ogrodzenia, które drży przy każdym ruchu bramy, będzie gubiła wiązkę bez żadnej przeszkody.

Fotokomórki do bramy przesuwnej, skrzydłowej i garażowej: gdzie montować

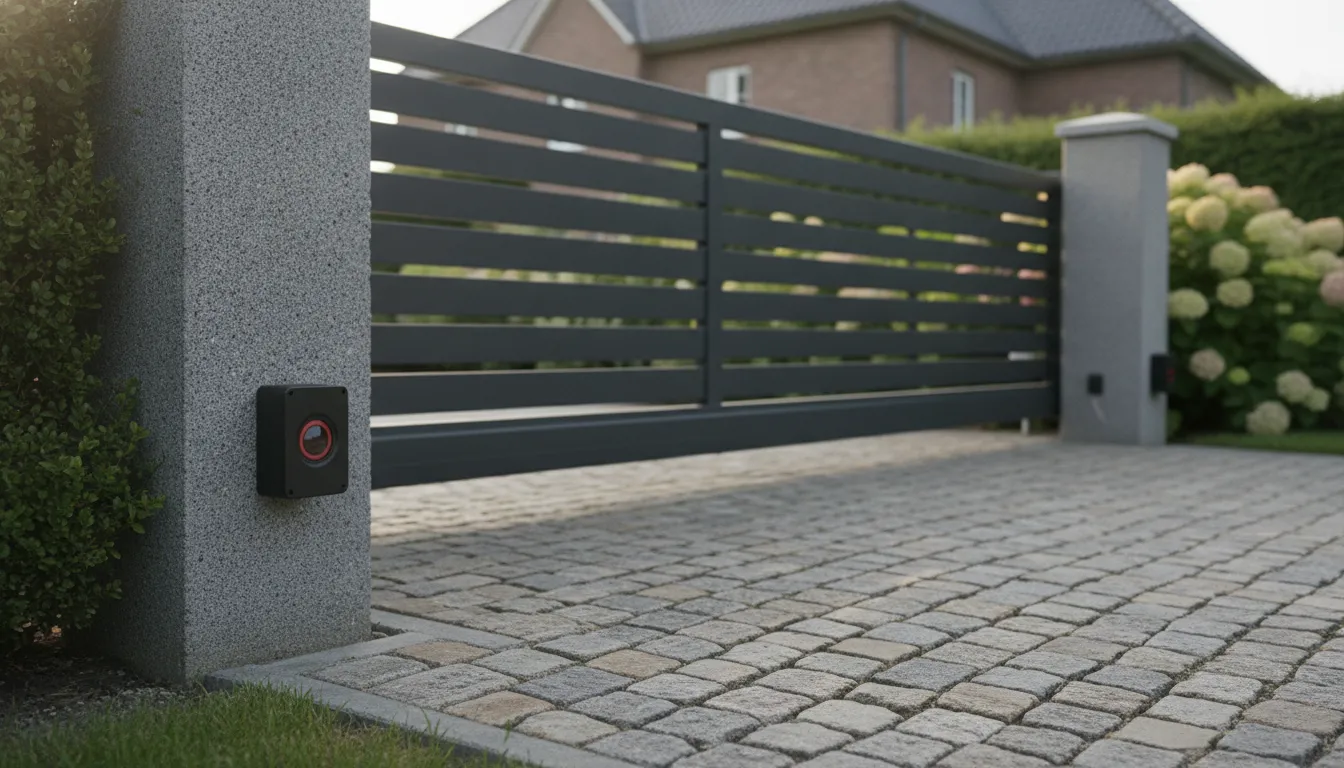

Fotokomórki do bramy przesuwnej

Podstawowa para stoi w świetle przejazdu, po zewnętrznej stronie linii zamykania, na słupkach bramy lub osobnych słupkach. Przy bramach przesuwnych dochodzi strefa, której fotokomórka w przejeździe nie chroni: miejsce, w którym skrzydło odjeżdża wzdłuż ogrodzenia. Tam zwykle stosuje się listwy bezpieczeństwa albo dodatkową parę fotokomórek. Szerzej o zabezpieczeniach samego napędu, listwie zębatej i ustawieniu krańcówek piszemy w tekście o napędzie bramy przesuwnej.

Fotokomórki do bramy skrzydłowej

Brama dwuskrzydłowa ma dwie strefy ruchu: skrzydła zamykają się w linii słupków, ale otwierają się do środka posesji. Dlatego centrale do bram skrzydłowych rozróżniają fotokomórki działające przy zamykaniu, przy otwieraniu i działające zawsze. W dokumentacji FAAC E124 są to odpowiednio tryby CL, OP i OP/CL. Typowy układ to para przy linii zamykania od strony ulicy oraz para wewnątrz, chroniąca obszar, po którym przechodzą skrzydła. Różnice między typami bram wjazdowych opisujemy w tekście o rodzajach bram wjazdowych.

Fotokomórki do bramy garażowej

W garażu fotokomórki montuje się nisko, po obu stronach otworu, możliwie blisko płaszczyzny bramy, tak aby wiązka przecinała linię, na którą opada dolna krawędź. Przy bramie segmentowej lub rolowanej nie ma strefy otwierania na podjeździe, więc zwykle wystarcza jedna para. Trzeba tylko uważać, żeby czujnik nie kolidował z prowadnicami i żeby nie zasłaniało go to, co zwykle stoi w garażu przy ścianie: rowery, pojemniki, opony. Budowę samej bramy omawiamy w tekście o bramie garażowej segmentowej.

Podłączenie fotokomórek do centrali: styk NC, zasilanie 24 V, fototest

Zasilanie. Klasyczne fotokomórki przekaźnikowe zasila się z wyjścia akcesoriów centrali napędu, najczęściej 24 V AC lub DC. Nice EPM pracuje standardowo na 24 V, a po założeniu mostka na 12 V. Modele uniwersalne mają zwykle szeroki zakres, na przykład 12 do 24 V AC/DC.

Styk NC. Fotokomórka jako urządzenie bezpieczeństwa pracuje na styku normalnie zamkniętym (NC). Dopóki wiązka dochodzi, obwód jest zamknięty. Przecięcie wiązki, ale też przerwany przewód, zaśniedziały zacisk czy brak zasilania otwierają obwód. Centrala nie rozróżnia tych sytuacji i we wszystkich zachowuje się bezpiecznie: nie pozwoli zamknąć bramy. Instrukcja Nice EPM mówi wprost, że do funkcji zabezpieczającej podłącza się styk NC. Gdy par jest kilka, ich styki NC łączy się szeregowo, co opisuje między innymi FAAC.

Fototest (autotest). Styk NC chroni przed przerwą w obwodzie, ale nie przed usterką, w której przekaźnik odbiornika „zawiesi się” w stanie zamkniętym. Stąd funkcja testu: przed każdym ruchem centrala na chwilę wyłącza zasilanie nadajnika i sprawdza, czy odbiornik zareagował zmianą stanu. Jeśli nie, napęd nie ruszy. U FAAC nazywa się to fail-safe, u Nice fototest, a CAME przewiduje podłączenie odbiornika DXR do wejścia testu centrali. Test wymaga odpowiedniego okablowania, zwykle zasilania nadajnika z wyjścia testowego centrali, więc przy wymianie fotokomórek trzeba sprawdzić, czy instalator go nie pominął.

Magistrala zamiast przekaźnika. Część systemów łączy fotokomórki z centralą dwużyłową magistralą cyfrową, która jednocześnie zasila czujnik i przesyła informacje. Nice nazywa ją BlueBUS, FAAC BUS 2easy. Po podłączeniu takich fotokomórek trzeba ustawić zworki adresowe i przeprowadzić w centrali procedurę wczytania urządzeń, inaczej centrala ich nie „zobaczy”.

Fotokomórka a listwa bezpieczeństwa

Listwa bezpieczeństwa to gumowy profil montowany na krawędzi skrzydła lub na słupku. Wewnątrz ma element przełączający: mikrowyłącznik albo przewodzący profil, którego rezystancja zmienia się przy nacisku. W automatyce bram najczęściej spotyka się listwy rezystancyjne 8,2 kΩ. Centrala stale mierzy tę rezystancję, więc wykrywa zarówno nacisk, jak i przecięcie lub zwarcie przewodu. Do central bez wejścia 8,2 kΩ stosuje się przetworniki, które zamieniają sygnał na zwykły styk NC.

To nie są rozwiązania zamienne. HSE zauważa, że listwy na krawędzi zamykającej są skuteczniejsze w połączeniu z ograniczeniem siły, a fotokomórka dokłada ochronę bezdotykową. Kiedy listwa jest wymagana, rozstrzyga pomiar sił i analiza ryzyka przy montażu.

Brama nie zamyka się przez fotokomórkę: typowe usterki

Najczęstszy objaw wygląda tak: brama otwiera się normalnie, ale przy próbie zamknięcia rusza i od razu wraca albo w ogóle nie rusza, a lampa ostrzegawcza mruga inaczej niż zwykle. Wiele central sygnalizuje przyczynę liczbą błysków. W napędach Nice Robus dwa błyski lampy oznaczają, że na początku manewru jedna lub więcej fotokomórek nie zezwoliło na ruch. Kody są różne u różnych producentów, więc tabelę błysków trzeba znaleźć w instrukcji swojej centrali.

Typowe przyczyny, od najczęstszych:

• Przeszkoda w wiązce. Pojemnik na śmieci, rower, gałąź, zaspa śniegu. Brzmi banalnie, ale to pierwsza rzecz do sprawdzenia.
• Zabrudzona soczewka. Pajęczyna, kurz, osad po deszczu, szron. Nice zaleca konserwację fotokomórek co najmniej co 6 miesięcy.
• Słońce na odbiorniku. Przy niskim słońcu wiosną i jesienią promienie mogą padać wprost na soczewkę odbiornika i zagłuszać sygnał. Na słońce wrażliwy jest odbiornik, nie nadajnik. Producenci zalecają zamianę miejscami nadajnika i odbiornika, tak aby odbiornik znalazł się w cieniu, a gdy to nie wystarcza, osłonę na odbiornik.
• Rozjustowanie. Uderzenie kosiarką, samochód, osiadający słupek albo luźny uchwyt przestawiają czujnik o kilka stopni, a to wystarczy, żeby wiązka minęła odbiornik.
• Wyczerpana bateria w nadajniku bateryjnym.
• Zakłócenia od drugiej pary po dołożeniu dodatkowych fotokomórek bez synchronizacji.
• Przewody i zasilanie. Zawilgocona puszka, przegryziony kabel, przepalony bezpiecznik akcesoriów w centrali. Kabli fotokomórek nie prowadzi się razem z przewodami zasilającymi 230 V, bo te indukują zakłócenia.
• Nieudany fototest. Jeśli fotokomórka działa, a centrala i tak blokuje ruch, przyczyną bywa uszkodzony przekaźnik odbiornika albo błąd w okablowaniu testu.

Pozostałe przyczyny, przez które brama garażowa odmawia pracy (piloty, sprężyny, prowadnice), zebraliśmy w przewodniku brama garażowa nie działa.

Diagnostyka fotokomórek krok po kroku

1. Usuń wszystko z przejazdu i przetrzyj obie soczewki miękką, lekko wilgotną ściereczką. Przy fotokomórce refleksyjnej przetrzyj też odbłyśnik.
2. Sprawdź diodę na odbiorniku. Większość fotokomórek ma diodę sygnalizującą jakość odbioru. W Nice EPMOR dioda zgaszona oznacza bardzo dobry odbiór, wolne miganie słaby, szybkie miganie zły, a świecenie ciągłe brak odbioru lub przeszkodę. W CAME DXR liczba błysków rośnie wraz z jakością ustawienia. Znaczenie diod w swoim modelu sprawdź w instrukcji.
3. Jeśli dioda nie świeci wcale, fotokomórka prawdopodobnie nie ma zasilania: sprawdź baterię w nadajniku bateryjnym, zaciski i bezpiecznik w centrali.
4. Jeśli dioda pokazuje słaby odbiór, delikatnie poruszaj nadajnikiem lub odbiornikiem, aż wskazanie się poprawi, i dokręć uchwyt w tej pozycji.
5. Jeśli problem występuje tylko o konkretnej porze dnia, niemal na pewno winne jest słońce. Zamień nadajnik z odbiornikiem albo dołóż osłonę.
6. Zrób test przeszkodą. Nice opisuje go wałkiem o średnicy 5 cm i długości 30 cm: przesuwaj go przez linię wiązki, najpierw przy nadajniku, potem przy odbiorniku i pośrodku. W każdym miejscu fotokomórka musi zareagować.
7. Jeśli wszystko wygląda poprawnie, a brama dalej się nie zamyka, sprawdź sygnalizację błędów centrali i wezwij serwis. Dalsza diagnostyka to już pomiary na zaciskach.

Kompatybilność fotokomórek: Nice, FAAC, Somfy, CAME, BFT

Pytanie „czy fotokomórki jednej marki zadziałają z napędem innej” ma dwie odpowiedzi, zależnie od technologii.

Fotokomórki przekaźnikowe (styk NC, zasilanie 12 do 24 V) są w dużej mierze uniwersalne. Centrala widzi tylko styk: zamknięty lub otwarty. Dlatego na rynku są zestawy opisywane jako zgodne z automatyką FAAC, BFT, CAME i Nice, z szerokim zakresem zasilania i przełączanym stykiem NC/NO. Warunki są dwa: napięcie z wyjścia akcesoriów musi mieścić się w zakresie fotokomórki, a jeśli centrala ma włączony fototest, trzeba sprawdzić, czy da się do niego podłączyć obcy nadajnik.

Fotokomórki magistralowe działają tylko w swoim systemie. Nice BlueBUS współpracuje z centralami Nice wyposażonymi w zacisk BlueBUS, a fotokomórki FAAC BUS 2easy wyłącznie z centralami FAAC z wejściem BUS. Wymiana na model innej marki oznacza przejście na klasyczne wejście przekaźnikowe, o ile centrala je ma.

Fotokomórki radiowe, jak zestaw Somfy komunikujący się na 433,34 MHz, pracują w obrębie jednego producenta.

Dla BFT nie znaleźliśmy w dokumentacji producenta jednoznacznych informacji o zgodności z czujnikami innych marek, dlatego nie formułujemy tu żadnej reguły. Szersze porównanie samych systemów napędów, zasilania 24 V i 230 V oraz pilotów znajdziesz w tekście o napędach Somfy, Nice i FAAC, a podstawy doboru napędu garażowego w przewodniku napędy do bram garażowych.

Najczęstsze pytania

Czy fotokomórki do bramy są obowiązkowe?

Przepis nie wymienia ich z nazwy dla każdej bramy, ale norma PN-EN 12453 i praktyka branżowa sprawiają, że przy automatycznym zamykaniu i przy bramie dostępnej dla osób postronnych fotokomórka jest w praktyce wymagana. O pełnym zestawie zabezpieczeń decyduje instalator na podstawie analizy ryzyka i pomiaru sił.

Na jakiej wysokości montować fotokomórki do bramy?

Najczęściej 30 do 50 cm nad nawierzchnią. Brytyjski kodeks DHF dopuszcza dla wiązki uzupełniającej zakres 300 do 700 mm i odległość nie większą niż 200 mm od lica bramy. Pierwszeństwo ma jednak instrukcja twojego napędu.

Dlaczego brama nie zamyka się, a fotokomórka mruga?

Mrugająca dioda na odbiorniku zwykle oznacza słaby odbiór: zabrudzoną soczewkę, rozjustowanie albo słońce świecące w odbiornik. Przetrzyj soczewki, sprawdź ustawienie, a jeśli problem pojawia się tylko o określonej porze dnia, zamień nadajnik z odbiornikiem.

Czy fotokomórki bezprzewodowe są tak samo dobre jak przewodowe?

Wykrywają przeszkodę tak samo, ale w typowym zestawie tylko nadajnik jest bateryjny, a odbiornik i tak wymaga kabla do centrali. Minusem jest wymiana baterii, według producentów co 12 do 24 miesięcy zależnie od ustawionego zasięgu.

Czy można podłączyć fotokomórki Nice do napędu FAAC albo CAME?

Klasyczne fotokomórki przekaźnikowe ze stykiem NC zwykle tak, jeśli zgadza się napięcie zasilania. Fotokomórki magistralowe (Nice BlueBUS, FAAC BUS 2easy) działają wyłącznie z centralami swojego producenta.

Co to jest fototest w centrali?

To automatyczne sprawdzenie fotokomórki przed każdym ruchem bramy. Centrala na chwilę wyłącza nadajnik i kontroluje, czy odbiornik zareagował. Jeśli nie, napęd nie ruszy, bo fotokomórka mogła się zawiesić w stanie „wiązka wolna”.

Czy fotokomórka wystarczy, czy potrzebna jest też listwa bezpieczeństwa?

Fotokomórka chroni jedną linię w świetle przejazdu, listwa całą krawędź skrzydła. Przy bramach przesuwnych i skrzydłowych dostępnych dla pieszych często potrzebne są oba zabezpieczenia. Rozstrzyga pomiar sił po montażu.

Jak często czyścić i sprawdzać fotokomórki?

Nice zaleca konserwację fotokomórek co najmniej co 6 miesięcy. W praktyce warto przetrzeć soczewki także po zimie i po okresie pylenia, a działanie sprawdzać przecinając wiązkę przy zamykaniu.
