Napęd bramy przesuwnej: dobór do masy, montaż i bezpieczeństwo

Jak działa napęd bramy przesuwnej

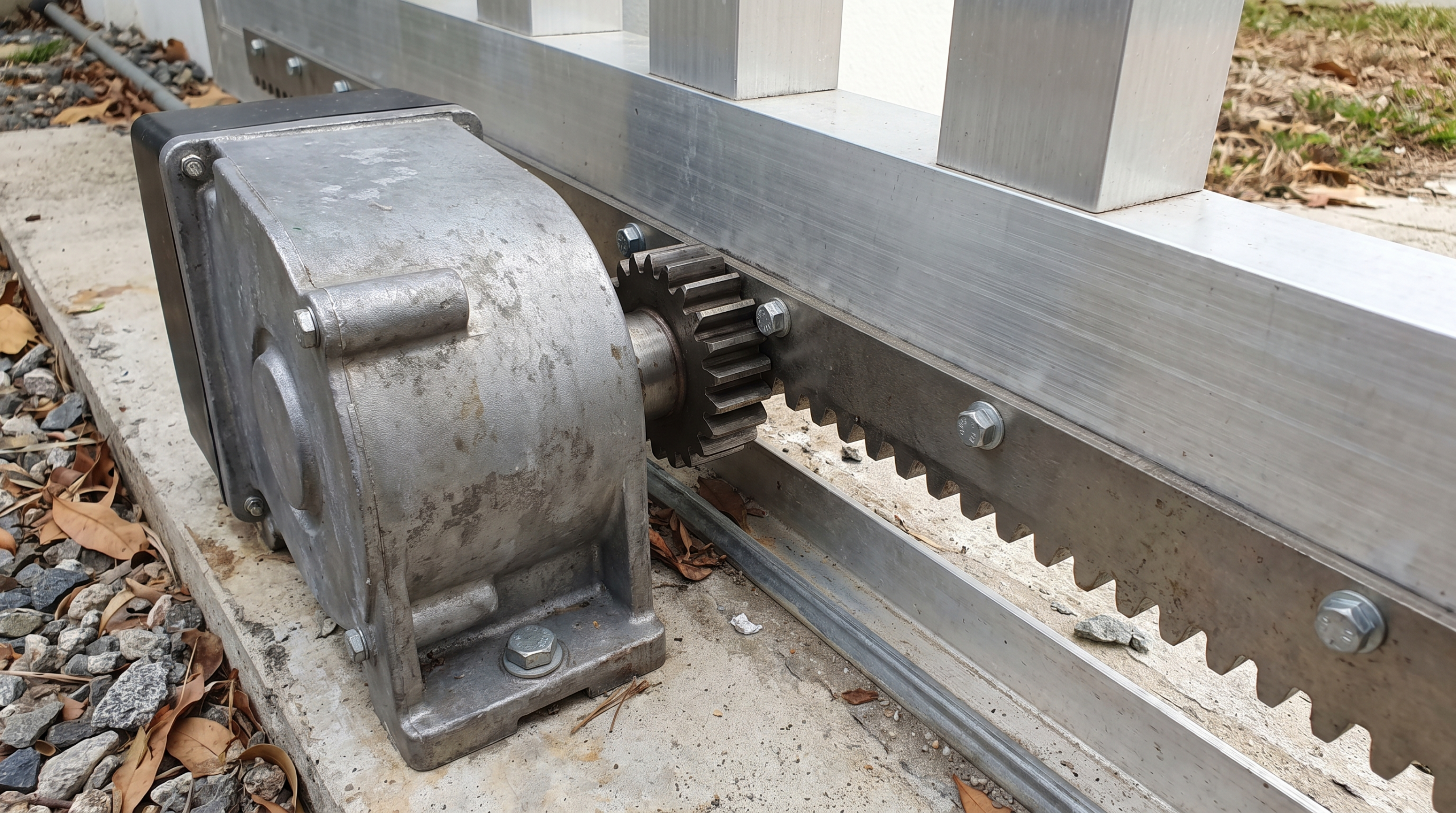

Układ jest prosty i właśnie dlatego niezawodny: silnik z przekładnią stoi na fundamencie przy linii jazdy bramy, na jego wale obraca się koło zębate, a wzdłuż dolnej krawędzi skrzydła biegnie przykręcona listwa zębata. Koło toczy listwę, listwa ciągnie bramę. Centrala elektroniczna w obudowie napędu zarządza kierunkiem, prędkością, zwalnianiem przy krańcach i zabezpieczeniami, a położenia krańcowe wyznaczają krańcówki: magnetyczne albo mechaniczne, aktywowane zderzakami na listwie.

W bramie samonośnej napęd pracuje w duecie z układem jezdnym opisanym w tekście o rodzajach bram wjazdowych: silnik pokonuje opory toczenia wózków, nie ciężar bramy, dlatego stan rolek i czystość układu jezdnego wprost przekładają się na życie napędu. Brama, która stawia opór ręce po wysprzęgleniu, będzie męczyć silnik dokładnie tak samo.

Do kompletu należy wysprzęglenie awaryjne: zamek z kluczykiem na obudowie, po przekręceniu którego koło zębate zostaje odłączone i bramę przesuwa się ręcznie. Klucz trzymaj w domu, nie w garażu za bramą, bo scenariusz braku prądu zakłada, że jesteś na zewnątrz.

Dobór: masa, długość, intensywność

Producenci opisują napędy trzema głównymi parametrami. Maksymalna masa bramy: typowe klasy domowe obsługują skrzydła do 400, 600 albo 800 kilogramów, przemysłowe więcej. Masę własnej bramy znajdziesz w dokumentacji albo oszacujesz z materiału i wymiarów; pamiętaj o przeciwwadze samonośnej, która też jeździ. Maksymalna długość skrzydła, wpływająca na dynamikę rozpędzania. Intensywność pracy, podawana jako procent cyklu albo liczba cykli na dobę: napęd do domu z dwoma wjazdami dziennie może mieć niższą intensywność niż do posesji firmowej z bramą chodzącą co kwadrans.

Reguła doboru brzmi: zapas, nie dopasowanie. Napęd pracujący przy górnej granicy swojej masy grzeje się, zwalnia na mrozie i kończy przedwcześnie. Klasa wyżej kosztuje umiarkowanie więcej, a pracuje w komforcie; przy bramie 350 kilogramów silnik do 600 jest wyborem inżyniera, silnik do 400 księgowego. Zwróć też uwagę na zasilanie silnika: napędy 24 V oferują płynny start i stop, lepszą pracę z zabezpieczeniami i opcję akumulatora awaryjnego, wersje 230 V bywają tańsze przy dużych mocach. W zimnym klimacie sprawdź deklarowany zakres temperatur i obecność grzałki centrali w wersjach na mróz.

Listwa zębata: stal czy nylon

Listwę sprzedaje się w odcinkach metrowych i przykręca do dolnej belki skrzydła. Stalowa ocynkowana jest najtrwalsza i najgłośniejsza: metaliczny terkot jazdy słychać na całej posesji. Nylonowa z rdzeniem stalowym pracuje ciszej i oszczędza koło zębate, przy trwałości zupełnie wystarczającej dla bram domowych; to rozsądny standard. Czysty nylon bez rdzenia zostaw lekkim, krótkim bramom. Niezależnie od materiału, o żywotność układu dba luz między kołem a listwą: przy montażu listwę pozycjonuje się tak, żeby zęby zazębiały się na całej wysokości, ale koło nie dźwigało bramy; klasyczny trik montażowy to podłożenie paska kartonu na koło przy przykręcaniu odcinków. Listwa leżąca na kole objawia się piskiem i szybkim zużyciem, listwa za wysoko przeskakiwaniem zębów przy porywach wiatru.

Łączenia odcinków wykonuje się z zachowaniem podziałki zębów: producenci nacinają końcówki tak, by kolejny odcinek dokładał się w rytm. Sprawdź to szablonem albo przykładając zapasowy kawałek listwy na styk: błąd podziałki na łączeniu daje charakterystyczne stuknięcie przy każdym przejeździe tego miejsca.

Montaż i ustawienie

Napęd stoi na płycie fundamentowej zakotwionej w betonie, dokładnie równolegle do linii jazdy, na wysokości zgraną z listwą. Kolejność prac: fundament z peszlami na zasilanie i przewody akcesoriów według rysunku producenta, montaż silnika, przykręcanie listwy odcinkami przy przesuwaniu bramy ręcznie, ustawienie luzu, montaż zderzaków krańcówek i programowanie centrali. Nowoczesne centrale wykonują przejazd programujący, ucząc się drogi i oporów bramy, na tej podstawie dobierają prędkości zwalniania i czułość wykrywania przeszkód.

Trzy detale rozstrzygają o kulturze pracy. Zwalnianie przed krańcami: brama dobijająca z pełnej prędkości do zderzaka mechanicznego skraca życie wszystkiego. Zderzaki krańcowe na prowadnicy: muszą istnieć fizycznie na obu końcach jazdy, niezależnie od krańcówek elektrycznych, jako ostateczne ograniczenie drogi. Poziom i sztywność fundamentu: silnik pracujący na chybotliwej płycie źle trzyma zazębienie i głośno pracuje.

W bramach dwuskrzydłowych analogiczne zasady przenoszą się na siłowniki: dobór z zapasem względem masy i długości skrzydła, komplet zabezpieczeń oraz serwis mechaniki przed elektroniką. Różnice sprowadzają się do geometrii ramion i konieczności zderzaków w obu skrajnych położeniach każdego skrzydła.

Zabezpieczenia obowiązkowe

Brama przesuwna z napędem to maszyna w rozumieniu przepisów o automatyce bram i wymaga zabezpieczeń przed zgnieceniem oraz pociągnięciem. Praktyczny komplet dla domu wygląda tak: wykrywanie przeszkody w centrali, zatrzymujące i cofające skrzydło przy oporze, fotokomórki w świetle wjazdu, montowane na wysokości chroniącej też dzieci i zwierzęta, lampa ostrzegawcza sygnalizująca ruch oraz listwy krawędziowe na krawędzi najazdowej i przy słupku, obowiązkowe tam, gdzie brama mija miejsca uwięzienia. Częstym błędem jest oszczędzanie na drugiej parze fotokomórek: przy bramie cofającej się na posesję strefa za bramą też bywa strefą ruchu i dobre instalacje chronią obie strony.

Test bezpieczeństwa rób co pół roku: karton w świetle bramy ma zatrzymać zamykanie od fotokomórek, a przytrzymanie skrzydła dłonią w rękawicy wyzwolić reakcję na opór. Automatyka, której się nie testuje, ma zwyczaj nie działać dokładnie wtedy, gdy jest potrzebna.

Zasilanie, przewody i praca bez sieci

Instalację pod napęd planuje się na etapie ogrodzenia: obwód zasilający z zabezpieczeniem różnicowoprądowym doprowadzony peszlem do fundamentu, osobne peszle sygnałowe do fotokomórek na obu słupkach, lampy i klawiatury przy furtce oraz zapasowy peszel na przyszłość, którego nikt nigdy nie żałował. Przewody sygnałowe prowadzi się z dala od zasilających, a wszystkie przejścia przez fundament uszczelnia, bo woda w centrali to najczęstsza zimowa awaria automatyki.

Praca bez sieci ma trzy poziomy. Wysprzęglenie ręczne, obowiązkowe zawsze. Akumulator awaryjny w napędach 24 V, utrzymujący kilkanaście cykli podczas przerwy w dostawie: rozsądny standard tam, gdzie brama jest jedynym wjazdem. Zestawy solarne z panelem i akumulatorem, uniezależniające bramę od instalacji całkowicie: rozwiązanie dla wjazdów odległych od budynku, gdzie koszt kabla przekracza koszt fotowoltaiki. W każdej wersji raz w roku sprawdź stan akumulatora, bo ogniwo trzymane latami w upale i mrozie ma prawo osłabnąć dokładnie przed burzą, która wyłączy prąd.

Przy okazji prądu: centrale oferują tryb oszczędzania energii wyłączający akcesoria w czuwaniu, wart włączenia, bo automatyka bramy pracuje w gotowości okrągłą dobę i drobne waty robią roczne kilowatogodziny.

Sterowanie i integracje

Standard obsługi to piloty radiowe z kodem zmiennym; centrale mieszczą po kilkadziesiąt pilotów, a kasowanie zgubionego wykonuje się z poziomu centrali, co warto zrobić od razu po zgubie. Rozszerzenia: przełącznik kluczykowy lub klawiatura kodowa przy furtce, moduł Wi-Fi albo GSM do otwierania telefonem i wpuszczania kuriera zdalnie, zegar otwierający bramę w godzinach pracy na posesjach firmowych oraz wyjścia na furtkę elektrozaczepową i oświetlenie wjazdu, którym centrala potrafi sterować przy przejeździe. Kupując napęd, sprawdź listę zgodnych akcesoriów producenta: świat automatyki bram nie ma jednego standardu i moduły między markami są zwykle niewymienne, o czym boleśnie przekonują się właściciele mieszanych zestawów. Integrację z automatyką domu opisujemy w tekście o smart home w stolarce.

Serwis roczny w kwadrans

Napęd przesuwnej odwdzięcza się za minimum uwagi. Coroczny rytuał: oczyszczenie listwy zębatej ze żwiru i liści oraz cienka warstwa smaru na zębach, kontrola luzu koło-listwa na całej długości jazdy, przetarcie fotokomórek i kontrola ich zamocowania, test wykrywania przeszkody i fotokomórek kartonem, próba wysprzęglenia i powrotu na sprzęgło, oględziny dławików i szczelności pokrywy centrali, a przy napędach z akumulatorem test pracy bez sieci. Do tego pół minuty słuchania: zdrowy napęd pracuje równym pomrukiem, a nowe dźwięki, piski, terkot, buczenie przy starcie, to zapowiedzi, które tanio zdiagnozować wcześnie. Całość zajmuje kwadrans przy bramie i oszczędza wezwań serwisu w najgorsze możliwe poranki: automatyka psuje się statystycznie w mróz i w deszcz, bo wtedy pracuje najciężej.

Co pięć lat rozważ przegląd serwisowy z wymianą smaru w przekładni tam, gdzie producent to przewiduje, i przeglądem szczotek w silnikach szczotkowych. Dokumentuj przeglądy w tej samej notatce co bramę garażową: historia serwisowa podnosi wartość domu przy sprzedaży bardziej, niż się wydaje.

Typowe awarie i pierwsza pomoc

Brama nie reaguje na pilota: bateria pilota, zasięg zakłócony nową przeszkodą metalową, w końcu parowanie. Jeżeli przycisk na centrali działa, problem leży w radiu, nie w napędzie. Brama rusza i cofa: czułość wykrywania przeszkody zbyt wysoka albo realny wzrost oporów, od zabrudzonych rolek po lód przy wózkach; zacznij od pchnięcia bramy ręką po wysprzęgleniu. Brama zatrzymuje się w losowych miejscach: fotokomórki brudne lub rozjustowane, pajęczyna w słupku fotokomórki to klasyk sezonu. Silnik buczy, brama stoi: sprzęgło wysprzęglone, przeszkoda mechaniczna albo kondensator silnika 230 V do wymiany. Po zimie brama chodzi ciężko: opory układu jezdnego, nie napęd; serwis prowadnic i wózków opisany przy rodzajach bram załatwia temat.

Zasada diagnostyczna dziedziczona z całej automatyki: najpierw mechanika, potem elektronika. Brama, która po wysprzęgleniu jeździ ręką lekko, ma problem elektryczny; brama stawiająca opór ręce ma problem mechaniczny, którego żadna centrala nie naprawi.

Doposażenie istniejącej bramy ręcznej

Motoryzacja bramy, która dotąd chodziła ręcznie, jest standardową usługą i dobrym momentem na audyt całości. Warunki powodzenia: brama po wysprzęgleniu przyszłego napędu musi jeździć lekko, czyli układ jezdny przechodzi serwis przed montażem silnika, dolna belka musi przyjąć listwę zębatą na całej długości, przy fundamencie potrzebne jest miejsce na płytę napędu w linii listwy, a do fundamentu trzeba doprowadzić zasilanie. Najczęstsze odkrycie przy takich zleceniach brzmi: brama dwudziestoletnia jeździ ciężko nie dlatego, że jest stara, tylko dlatego, że nikt nigdy nie czyścił wózków; po serwisie okazuje się lżejsza niż w dniu montażu i napęd klasy średniej wystarcza z zapasem. Kolejność ma znaczenie także finansowo: serwis mechaniki przed doborem silnika pozwala kupić napęd do bramy sprawnej, a nie do jej oporów.

Zima: instrukcja przetrwania dla automatyki

Mróz i śnieg to egzamin całego układu. Przed sezonem: smar niskotemperaturowy na listwie, kontrola odwodnienia wokół fundamentu, o którym pisaliśmy przy rodzajach bram, bo lód przy wózkach unieruchamia bramę skuteczniej niż każda awaria, oraz podniesienie fotokomórek ponad przewidywaną linię zasp, jeżeli montaż na to pozwala. W trakcie zimy nie forsuj bramy przymarzniętej: centrala z wykrywaniem oporu i tak się podda, a bez niego napęd wyrwie listwę albo spali sprzęgło; zamiast tego skruszaj lód przy wózkach i najeździe. Po każdej odwilży przejedź bramą pełen cykl, żeby rozgonić wodę z zębów listwy, zanim zamarznie ponownie. Te trzy nawyki odpowiadają za większość różnicy między posesjami, gdzie automatyka zimuje bezobsługowo, a tymi, gdzie co styczeń bramę otwiera się łomem i przekleństwem.

Sześć błędów przy napędzie przesuwnej

1. Napęd na styk masy zamiast klasy z zapasem.
2. Listwa położona na kole zębatym bez luzu montażowego.
3. Brak zderzaków mechanicznych na końcach jazdy.
4. Fotokomórki zamontowane za wysoko dla dziecka i psa.
5. Klucz wysprzęglenia przechowywany za bramą, po stronie, na którą nie ma jak wejść.
6. Leczenie centralą oporów mechaniki przez podnoszenie siły zamiast serwisu rolek.

Przy zakupie zwróć uwagę na dostępność serwisu marki w okolicy i na okres gwarancji z jej warunkami: część producentów wymaga uruchomienia przez autoryzowanego instalatora, żeby gwarancja obowiązywała w pełnym wymiarze. Napęd to urządzenie na piętnaście lat i ekosystem wokół niego znaczy więcej niż logo na obudowie.

Typowe awarie i ich diagnostykę opisujemy w przewodniku brama garażowa nie działa, gdzie osobny rozdział dotyczy bram wjazdowych.
