Sprężyny bramy garażowej: skrętne, naciągowe, żywotność i wymiana

Po co bramie sprężyny

Skrzydło bramy segmentowej waży od kilkudziesięciu do ponad stu kilogramów, a mimo to podnosi się je jedną ręką albo niewielkim silnikiem. Sztuczka polega na równoważeniu: sprężyny magazynują energię przy opuszczaniu bramy i oddają ją przy podnoszeniu, tak że w każdym położeniu pancerz waży dla ręki i napędu niemal zero. Poprawnie zrównoważona brama zatrzymana w połowie wysokości stoi w miejscu: nie spada i nie ucieka w górę.

Z tej mechaniki płyną dwa wnioski, które porządkują wszystkie dalsze tematy. Po pierwsze, sprężyny są dobierane do konkretnej bramy: do jej wagi, wysokości i typu prowadzenia, według tabliczki znamionowej, a nie na oko. Po drugie, napęd nie jest od dźwigania: silnik o momencie typowym dla bram domowych nie udźwignie stu kilogramów bez sprężyn, więc jazda bramy na zmęczonych sprężynach przeciąża napęd aż do jego awarii. Kolejność usterek bywa myląca: pada silnik, a winowajcą były sprężyny.

Skrętne kontra naciągowe

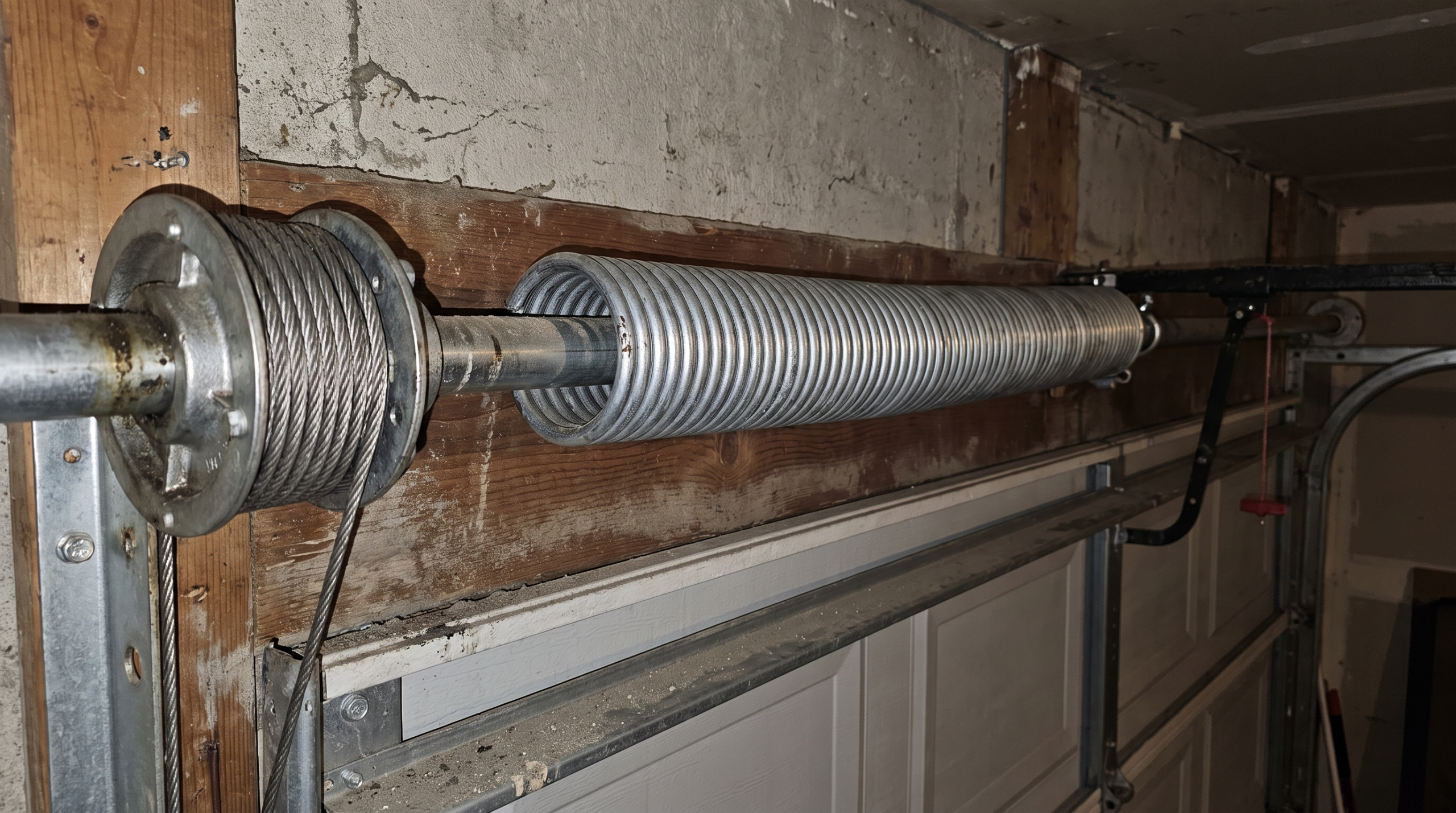

Sprężyny skrętne pracują na wale nad otworem: skręcają się przy opuszczaniu bramy i oddają moment przez wał oraz bębny z linami, które podnoszą pancerz. To rozwiązanie stosowane w większości bram segmentowych z klasycznym prowadzeniem, precyzyjne w regulacji naciągu i wygodne serwisowo, bo cały mechanizm siedzi w jednym miejscu. Wymaga nadproża na wał, o czym piszemy w tekście o wymiarach bram garażowych.

Sprężyny naciągowe pracują wzdłuż prowadnic poziomych, rozciągając się przy zamykaniu; siła przenosi się przez układ linek i bloczków. Spotyka się je w bramach do niskich nadproży i w konstrukcjach ekonomicznych. Są prostsze, ale trudniej o idealne zrównoważenie, a ich zerwanie bywa gwałtowne, dlatego nowoczesne wykonania mają linki zabezpieczające wewnątrz sprężyn, wyłapujące zerwane zwoje.

W obu typach obowiązuje ta sama zasada bezpieczeństwa: układ jest stale pod ogromnym napięciem. Sprężyna skrętna zmagazynowana energią potrafi okaleczyć przy niekontrolowanym rozprężeniu, dlatego jej napinanie wykonuje się dedykowanymi prętami w dwóch rękach serwisanta, nigdy śrubokrętem, kluczem czy własną pomysłowością.

W garażach ogrzewanych i zamieszkanych nad nimi zwróć jeszcze uwagę na hałas: rezonans wału i sprężyn przenosi się na strop, a jego nagłe nasilenie bywa pierwszym słyszalnym objawem luzów. Wibroizolacyjne mocowania wsporników wału to niedrogi dodatek, o który można poprosić przy wymianie sprężyn, jeżeli nad garażem jest sypialnia.

Żywotność w cyklach

Trwałość sprężyn opisuje się liczbą cykli, gdzie cykl to jedno pełne otwarcie i zamknięcie. Standard rynkowy to sprężyny na około 15 tysięcy cykli, a producenci oferują też wykonania na 25, 50 i 100 tysięcy dla bram pracujących intensywnie. Przeliczenie na lata robi się samo: dwa cykle dziennie to ponad dwadzieścia lat, sześć cykli, dom z garażem używanym jak drzwi wejściowe, zbliża standardową sprężynę do końca resursu po siedmiu, ośmiu latach.

Ta arytmetyka ma praktyczne zastosowanie przy zakupie bramy: jeżeli garaż będzie głównym wejściem do domu, dopłata do sprężyn o podwyższonym resursie jest jedną z najrozsądniejszych pozycji w konfiguratorze, tańszą niż przyszła wymiana z dojazdem serwisu. Przy wymianie po latach obowiązuje z kolei reguła kompletu: sprężyny wymienia się parami lub w całym zestawie, bo stara sprężyna obok nowej ma inną charakterystykę i równowaga bramy się rozjeżdża.

Cały układ nośny: liny, bębny, rolki i zabezpieczenia

Sprężyny pracują w zespole i zrozumienie sąsiadów pomaga w diagnozach. Liny stalowe łączą dolne naroża pancerza z bębnami na wale: to one fizycznie podnoszą bramę, a sprężyny tylko dostarczają im siły. Wystrzępione druty, korozja przy dolnym mocowaniu i lina schodząca z bębna to usterki tej samej wagi co zmęczona sprężyna. Bębny linowe na końcach wału mają spiralne rowki prowadzące linę: po każdej ingerencji w naciąg liny muszą leżeć w rowkach równo po obu stronach, inaczej brama się przekasza. Rolki w prowadnicach to łożyskowane kółka na panelach: zużyte hałasują i stawiają opór, który udaje problem sprężyn. Zawiasy między panelami spinają pancerz: luźne wkręty w zawiasach to typowe źródło stuków.

Nowoczesne bramy mają też zabezpieczenia na wypadek awarii: system przechwytujący przy zerwaniu liny oraz, w części konstrukcji, blokadę przy pęknięciu sprężyny, zatrzymującą wał. Kupując bramę, zapytaj o oba: to elementy, o których nikt nie myśli, dopóki nie zadziałają, a wtedy zwracają się w jednej sekundzie. W bramach z furtką przejściową dochodzi czujnik furtki, opisany w tekście o wymiarach bram.

Ta perspektywa układu tłumaczy też serwisową zasadę godziny: skoro ekipa i tak zdejmuje napięcie z wału, wymiana lin, rolek czy uszczelki dolnej przy okazji sprężyn kosztuje ułamek osobnych wizyt. Poproś o przegląd całości i wycenę pakietową, zanim serwisant spakuje pręty napinające.

Objawy zużycia i pęknięcia

Sprężyny nie psują się z dnia na dzień, sygnalizują. Brama robi się ciężka: ręczne podnoszenie wymaga siły, a napęd zwalnia, dociąga i wyłącza się na zabezpieczeniu. Test równowagi wypada źle: pancerz wysprzęglony z napędu i zatrzymany w połowie zjeżdża w dół zamiast stać. Brama opada nierówno, przekasza się w prowadnicach, jedna strona ląduje pierwsza: przy parze sprężyn oznacza to zmęczenie jednej z nich. Hałas: zgrzyty, trzaski zwojów o siebie, terkot linek. Każdy z tych objawów to telefon do serwisu w tonie planowym.

Pęknięcie jest bezdyskusyjne: głośny huk z garażu, czasem w środku nocy, po którym brama nie daje się podnieść albo podnosi z ogromnym wysiłkiem. Na wale widać wtedy rozdzielone zwoje z przerwą w sprężynie. Huk bez widocznej szkody też traktuj poważnie: sprężyna mogła pęknąć wewnątrz osłony albo w zwojach przylegających.

Jak czytać tabliczkę znamionową bramy

Tabliczka, zwykle na ościeżnicy albo na panelu od wewnątrz, to dowód osobisty bramy i pierwsza rzecz, o którą pyta serwis. Znajdziesz na niej producenta i model, numer seryjny, wymiary, rok produkcji oraz oznaczenia zastosowanych sprężyn lub kod konfiguracji, po którym producent odtwarza specyfikację części. Zrób jej zdjęcie i trzymaj w telefonie w albumie z dokumentami domu, obok tabliczek pieca i rekuperatora: w dniu awarii, gdy brama nie chce się otworzyć, wchodzenie z latarką za pancerz bywa niewykonalne. Przy bramie kupionej z domem z drugiej ręki tabliczka pozwala też ustalić wiek i przewidzieć, czy sprężyny są przed, czy za połową resursu, co ustawia priorytety przeglądu po przeprowadzce.

Jeżeli tabliczki brak, spisz wymiary bramy, sfotografuj wał ze sprężynami z kilku stron i policz zwoje na zdjęciu: dobre serwisy dobiorą zamienniki i z takich danych, choć wizyty pomiarowej może to nie zastąpić.

Pękła sprężyna: co robić i czego nie robić

Nie używaj napędu. Silnik ciągnący nierównoważoną bramę niszczy siebie, pasek lub łańcuch i mocowania. Odłącz zasilanie napędu albo przynajmniej nie wydawaj poleceń ruchu.

Nie podnoś bramy w pojedynkę. Sto kilogramów bez równoważenia to realny ciężar: jeżeli auto musi wyjechać, podnoście pancerz w dwie, trzy osoby, po wysprzęgleniu, i zabezpieczcie go ściskami stolarskimi na prowadnicach przed opadnięciem. Najbezpieczniej zostawić bramę zamkniętą do przyjazdu serwisu.

Nie kupuj sprężyny na własną rękę. Dobór wymaga danych z tabliczki znamionowej i wiedzy o nawinięciu lewym i prawym: para sprężyn skrętnych to lustrzane odbicia i pomyłka kierunku unieruchamia montaż.

Zadzwoń do serwisu z danymi: producent i model z tabliczki, szerokość i wysokość bramy, zdjęcie wału ze sprężynami. Ekipa przyjedzie z właściwymi częściami za pierwszym razem, a wymiana pary sprężyn to dla niej rutyna na godzinę pracy.

Jak wygląda profesjonalna wymiana

Serwisant zabezpiecza pancerz, rozpręża kontrolowanie resztki napięcia starych sprężyn prętami napinającymi, luzuje bębny linowe, zdejmuje sprężyny z wału, zakłada nowe zgodnie z kierunkami nawinięcia, napina je o wyliczoną liczbę obrotów według tabeli producenta, ustawia liny na bębnach i wykonuje test równowagi: brama ma stać w każdym położeniu. Na koniec sprawdza pracę z napędem i siłę na krawędzi zamykania, jeżeli brama ma czujniki. Rzetelny serwis przy okazji obejrzy rolki, zawiasy paneli i liny: liny nośne z wystrzępionymi splotami wymienia się od razu, bo pracują w tym samym układzie napięć.

Dlaczego nie samodzielnie: energia zmagazynowana w napiętej sprężynie skrętnej odpowiada upadkowi kilkudziesięciu kilogramów z wysokości, a uwolniona nagle działa jak bicz. Portale zagraniczne pełne są poradników o samodzielnej wymianie, polskie izby przyjęć pełne są ich czytelników. To jedna z niewielu prac przy domu, gdzie oszczędność na robociźnie ma niekorzystny stosunek do stawki.

A co ze sprężynami w bramach uchylnych i roletowych

Bramy uchylne równoważą skrzydło sprężynami naciągowymi po bokach ościeżnicy: układ prostszy niż w segmentowych i lepiej dostępny, ale zasada pozostaje ta sama, napięcie jest duże, a wymiana wymaga wiedzy o zaczepach regulacyjnych. Objawy zużycia identyczne: ciężkie skrzydło i brama niechcąca zostać w pozycji otwartej. Bramy roletowe nie mają klasycznych sprężyn równoważących: pancerz nawija się na wał napędzany silnikiem rurowym, czasem wspomagany sprężyną w wale. Ich odpowiednikiem tematu tej strony jest dobór momentu silnika i sprawność rury nawojowej, które opisujemy w tekście o silnikach do rolet, bo mechanicznie to bliźniacze układy. Praktyczny wniosek: diagnoza ciężkiej bramy zaczyna się od ustalenia jej typu, bo w segmentowej podejrzanym numer jeden są sprężyny, w roletowej silnik.

Konserwacja i przeglądy

Sprężynom służy niewiele, ale regularnie. Raz w roku: oczyszczenie z kurzu i pajęczyn, cienka mgiełka oleju konserwującego na zwoje sprężyn skrętnych, która ogranicza korozję i piski, kontrola wzrokowa lin i mocowań, test równowagi po wysprzęgleniu oraz smarowanie osi rolek. Po każdej zimie dodatkowo obejrzyj dolne mocowania lin, pracujące najbliżej soli i wody z podjazdu. W bramach używanych intensywnie zaplanuj przegląd serwisowy co rok, dwa: regulacja naciągu w ramach przeglądu wydłuża realny resurs, bo sprężyny niedociągnięte przenoszą pracę na napęd, a przeciągnięte męczą się szybciej.

Znak szczególny dobrej konserwacji: brama, którą po wysprzęgleniu podnosi się dwoma palcami przez cały okres eksploatacji. Jeżeli kiedyś było lżej, to nie wspomnienie, to diagnoza.

Bezpieczeństwo dzieci i zwierząt przy bramie

Brama segmentowa z napędem to największe ruchome urządzenie w domu i traktuje się ją jak maszynę. Wykrywanie przeszkody w napędzie oraz fotokomórki w świetle wjazdu to zabezpieczenia obowiązkowe w domach z dziećmi: testuj je co pół roku, zatrzymując zamykanie kartonem ustawionym w świetle bramy. Pilot trzymaj poza zasięgiem najmłodszych, a zasadę nieprzebiegania pod ruszającą bramą wpajaj jak zasadę gorącego garnka. Zwierzęta domowe miewają zwyczaj przesypiania na nagrzanym podjeździe przy bramie: fotokomórki montowane nisko wychwytują i psa, i kota, o co warto zadbać przy montażu, wskazując serwisowi wysokość czujników. Te nawyki nie mają związku ze sprężynami wprost, ale to na stronie o najsilniejszym elemencie bramy jest ich właściwe miejsce: szacunek do zmagazynowanej energii dotyczy całego urządzenia.

Sześć błędów przy sprężynach

1. Jazda napędem na zmęczonych sprężynach aż do awarii silnika.
2. Wymiana jednej sprężyny z pary.
3. Samodzielne napinanie sprężyn skrętnych przypadkowymi narzędziami.
4. Ignorowanie huku z garażu, bo brama jeszcze jakoś działa.
5. Standardowy resurs do garażu-wejścia używanego osiem razy dziennie.
6. Malowanie i zabudowa wału bez dostępu serwisowego, o czym boleśnie przypomina pierwsza wymiana.

Planując przegląd, połącz go z corocznym serwisem napędu i smarowaniem prowadnic: jedna wizyta obejmująca cały układ kosztuje mniej niż trzy interwencyjne, a serwis z historią twojej bramy w kartotece diagnozuje szybciej i trafniej. Wybieraj serwisy autoryzowane przez producenta bramy, bo mają dostęp do oryginalnych tabel naciągu i części, co przy sprężynach przekłada się wprost na trwałość.

Pełną diagnostykę bramy, która przestała działać, od pilota po mechanikę, prowadzi przewodnik brama garażowa nie działa.
