Okucia okienne: budowa, rodzaje i najwięksi producenci

Czym są okucia

Okucia to wszystkie metalowe elementy mechaniczne zamontowane w oknie: zawiasy, zasuwnica poruszana klamką, listwy ryglujące, narożniki, nożyce odpowiadające za uchył, zaczepy na ramie i sama klamka, której rodzaje, zabezpieczenia i wymianę opisujemy osobno w przewodniku o klamkach okiennych. Krótko mówiąc, wszystko to, co sprawia, że okno się otwiera, uchyla, rygluje i trzyma w ramie.

To rozróżnienie ma praktyczne znaczenie. Kupując okno, wybierasz tak naprawdę trzy rzeczy naraz: profil, pakiet szybowy i okucie. O dwóch pierwszych sprzedawcy mówią chętnie, o trzeciej zwykle dopiero zapytani. Tymczasem to okucie decyduje o tym, czy okno po dziesięciu latach nadal domyka się jednym ruchem, czy wymaga corocznych regulacji, i to okucie jest pierwszą linią obrony przy próbie włamania.

Na okucia patrz jak na mechanizm zegarka: niewidoczny na co dzień, schowany we wrębie skrzydła, ale wykonujący całą pracę. Większość producentów okien udziela na systemy okuć osobnej gwarancji, zwykle kilkuletniej, a producenci okuć deklarują trwałość liczoną w dziesiątkach tysięcy cykli otwarcia.

Budowa okucia obwiedniowego

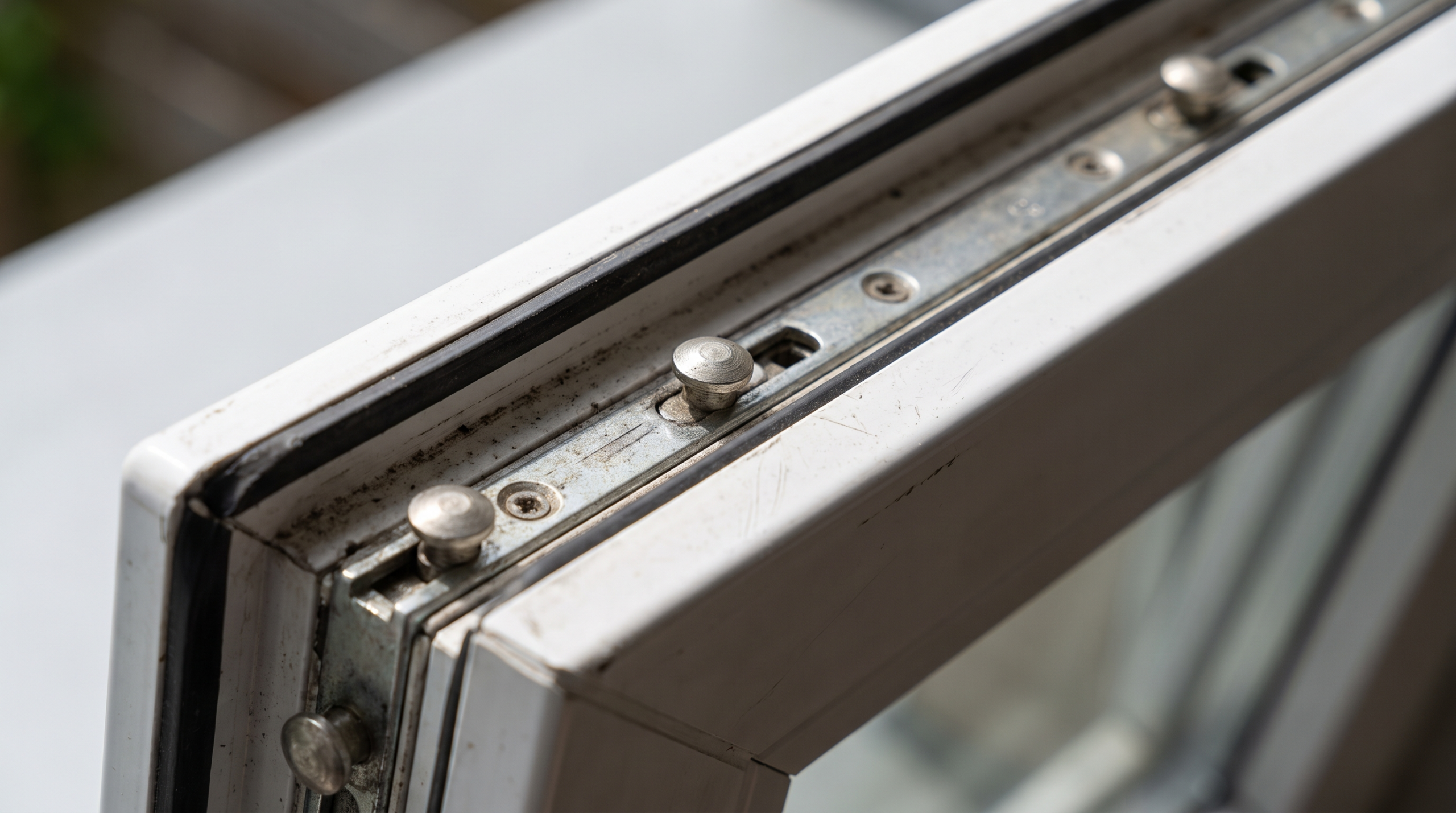

Standardem we współczesnych oknach rozwierno-uchylnych jest okucie obwiedniowe. Nazwa bierze się stąd, że mechanizm obiega cały obwód skrzydła. Jeden ruch klamki przesuwa listwy na wszystkich czterech krawędziach naraz i rygluje okno w kilku punktach jednocześnie.

Warto zapamiętać dwa elementy z tej tabeli, bo pytania o nie robią wrażenie na sprzedawcach. Blokada błędnego położenia chroni przed sytuacją, w której skrzydło wisi tylko na dolnym zawiasie. Podnośnik skrzydła kompensuje naturalne opadanie ciężkich skrzydeł i realnie wydłuża okresy między regulacjami.

Rodzaje okuć

Rozwierno-uchylne (RU). Standard rynkowy. Jedna klamka obsługuje rozwarcie i uchył, kolejność pozycji klamki: zamknięte, rozwarte, uchylone. To o nich jest większość tego tekstu.

Rozwierne i uchylne osobno. Spotykane w oknach pomocniczych, piwnicznych i tam, gdzie uchył albo rozwarcie nie są potrzebne. Prostsze i tańsze.

Okucia ukryte. Zawiasy schowane całkowicie we wrębie, niewidoczne przy zamkniętym i otwartym oknie. Efekt czysto estetyczny plus łatwiejsze mycie, ale nośność bywa niższa niż w zawiasach klasycznych, więc przy dużych skrzydłach trzeba sprawdzić limity producenta.

Okucia do drzwi unoszono-przesuwnych HS. Zupełnie inna liga: wózki jezdne, na których skrzydło o masie setek kilogramów unosi się i jedzie po szynie. W tym systemie okucie jest droższe niż niejedno całe okno.

Okucia uchylno-przesuwne PSK. Kompromis między drzwiami balkonowymi a systemem HS. Skrzydło uchyla się i odjeżdża w bok po prowadnicy.

Okucia do okien drewnianych i aluminiowych. Mechanicznie ta sama zasada, inne mocowanie: wkręty w drewno albo kanały teowe w aluminium. Systemy okuć produkowane są w wariantach pod każdy materiał profilu.

Okucia antywłamaniowe

Statystyki policyjne od lat pokazują to samo: włamywacz najczęściej nie tłucze szyby, tylko wyważa skrzydło, podważając je łomem lub śrubokrętem. Wystarczy podważyć skrzydło tak, żeby zwykły trzpień wyskoczył z zaczepu. Okucie antywłamaniowe utrudnia dokładnie ten scenariusz.

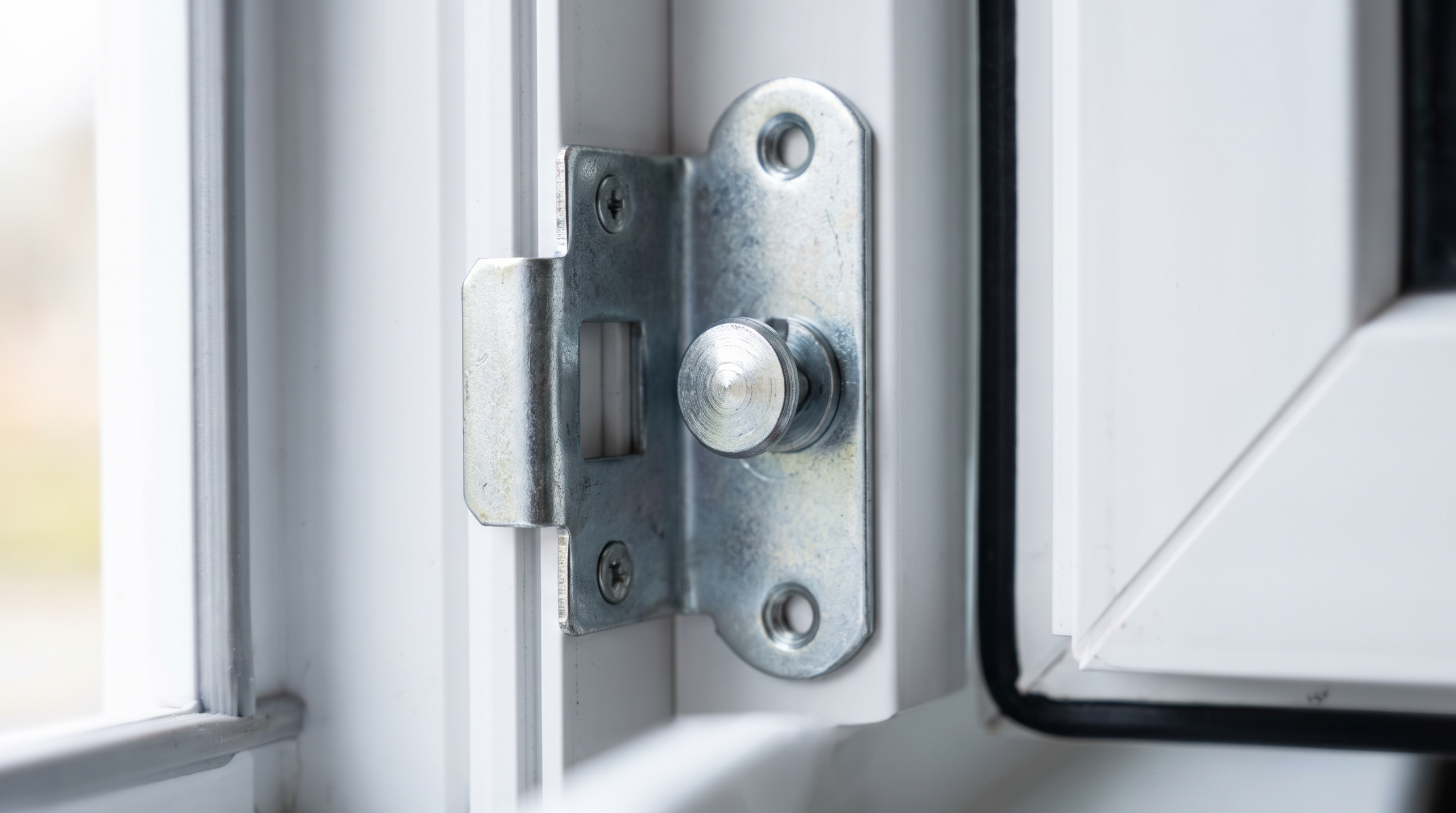

Kluczowe elementy to trzpienie grzybkowe, których rozszerzona główka zahacza się kształtowo w stalowych zaczepach antywłamaniowych. Podważane skrzydło nie wypada, bo grzybek trzyma w zaczepie jak hak. Im więcej takich par na obwodzie, tym trudniej wyważyć okno.

Odporność całego okna, nie samego okucia, opisuje norma PN-EN 1627 i klasy od RC1 do RC6. W budownictwie mieszkaniowym praktyczne znaczenie mają dwie: RC1N jako podstawowe utrudnienie i RC2, przy której okno ma opierać się próbie wyważenia narzędziami typu śrubokręt i klin przez określony czas badania. Trzeba przy tym rozumieć rzecz zasadniczą: klasa RC dotyczy kompletnego okna, czyli współpracy okucia, profilu, szyby i montażu. Same grzybki nie czynią okna klasą RC2, jeżeli szyba nie jest klejona lub laminowana, a klamka nie ma blokady.

Elementy, o które warto dopytać niezależnie od klasy: klamka z kluczykiem lub przyciskiem, która blokuje zasuwnicę przed przesunięciem od zewnątrz po nawierceniu profilu, oraz zabezpieczenie przed rozwierceniem zasuwnicy, czyli stalowa płytka przed mechanizmem.

Funkcje dodatkowe, które robią różnicę na co dzień

Poza podstawowym otwieraniem i ryglowaniem współczesne systemy okuć oferują funkcje, o których dowiadujesz się zwykle dopiero po zakupie, u sąsiada, który je ma.

Mikrowentylacja. Pozycja klamki pod kątem 45 stopni rozszczelnia okno na kilka milimetrów, zapewniając stały, niewielki dopływ powietrza bez uchylania skrzydła. W domach ze szczelnymi oknami i wentylacją grawitacyjną to funkcja, która zimą realnie ogranicza zaparowane szyby. Nie każde okucie ją ma w standardzie, a dołożenie później bywa niemożliwe.

Stopniowanie uchyłu. Zamiast jednej pozycji uchylonej, kilka położeń regulowanych klamką. Przydatne w sypialni, gdzie pełny uchył zimą bywa zbyt mocny.

Hamulec w klamce i ogranicznik rozwarcia. Zatrzymują skrzydło w wybranej pozycji i chronią ościeże przed uderzeniem skrzydłem przy przeciągu. W oknach na piętrze z dziećmi w domu warto dopytać też o klamkę z kluczykiem, która pełni wtedy funkcję blokady rodzicielskiej, a przy okazji antywłamaniową.

Zatrzask balkonowy. Drobiazg do drzwi balkonowych, który pozwala przymknąć je od zewnątrz, gdy wychodzisz na balkon. Bez niego drzwi otwierają się za każdym podmuchem.

Ile punktów ryglowania powinno mieć okno

Liczba punktów ryglowania rośnie z obwodem skrzydła, bo trzpienie rozmieszcza się w określonych odstępach. Małe okno ma ich kilka, duże drzwi balkonowe nawet kilkanaście. Praktyczna zasada brzmi: pytaj nie o liczbę bezwzględną, tylko o rozstaw i o to, czy punkty są też na krawędzi zawiasowej. Strona zawiasowa bywa w tańszych konfiguracjach pomijana, a to właśnie od niej najłatwiej podważyć skrzydło. W wariantach antywłamaniowych punkty ryglowania obejmują pełny obwód, łącznie z narożami, które są statystycznie najczęstszym miejscem ataku.

Drugie pytanie dotyczy materiału zaczepów. Zaczep ze stali trzyma grzybek przy próbie wyważenia, zaczep ze stopu cynku w tańszych konfiguracjach pęka przy znacznie mniejszej sile. Z zewnątrz wyglądają podobnie, różnicę widać w specyfikacji i w cenie.

Najwięksi producenci okuć

Rynek okuć w Europie jest skoncentrowany wokół kilku firm, niemal wyłącznie niemieckich i austriackich. W polskich oknach spotkasz najczęściej pięć nazw.

Roto, producent niemiecki, jeden z największych na świecie. Flagowa rodzina okuć obwiedniowych to Roto NX, następca znanego z milionów okien systemu NT. Charakterystyczne dla Roto są rozwiązania modułowe, w których ten sam system rozbudowuje się od wersji standardowej do antywłamaniowej.

Winkhaus, firma niemiecka o mocnej pozycji w Polsce, z zakładami produkcyjnymi między innymi w naszym kraju. Znany z systemów activPilot z charakterystycznym ośmiokątnym trzpieniem ryglującym, który reguluje się bez narzędzi specjalnych.

Maco, producent austriacki. Systemy Multi-Matic i Multi Power spotykane w wielu polskich oknach PCV i drewnianych. Maco mocno rozwija okucia ukryte i rozwiązania do dużych, ciężkich skrzydeł.

Siegenia, niemiecka grupa znana z systemów Titan i Favorit oraz z okuć do drzwi HS. Titan AF wyróżnia się grzybkami w standardzie, co upraszcza późniejsze podnoszenie odporności okna.

G-U, czyli Gretsch-Unitas, kolejny niemiecki koncern, obecny w oknach PCV i aluminiowych oraz w drzwiach wejściowych, gdzie jego zamki wielopunktowe należą do najpopularniejszych.

Pytanie, którego sprzedawcy nie lubią, a które warto zadać, brzmi: które elementy okucia w tym oknie są w wersji standardowej, a które w antywłamaniowej. Każdy z wymienionych systemów występuje w obu wariantach i różnica tkwi nie w nazwie na listwie, tylko w liczbie grzybków i stalowych zaczepów.

Okucia a ciężar skrzydła: granica, o której się nie mówi

Każdy system okuć ma określoną przez producenta maksymalną masę skrzydła, typowo od kilkudziesięciu do ponad stu kilogramów w wersjach wzmocnionych. Ta granica robi się istotna w dwóch przypadkach. Pierwszy to pakiety trzyszybowe, wyraźnie cięższe od dwuszybowych, przez które to samo skrzydło potrafi przybrać kilkanaście kilogramów. Drugi to modne duże przeszklenia: skrzydło balkonowe w ciemnym kolorze z ciepłym pakietem potrafi zbliżyć się do granicy nośności standardowych zawiasów. Konsekwencją przekroczenia nie jest katastrofa, tylko powolne, systematyczne opadanie skrzydła i regulacje co sezon. Dlatego przy zamawianiu dużych okien pytanie o nośność zawiasów i o wersję wzmocnioną okucia należy do najbardziej opłacalnych trzydziestu sekund całej rozmowy ze sprzedawcą.

Po drugiej stronie skali są małe, lekkie skrzydła, w których standardowe okucie pracuje z ogromnym zapasem i posłuży dekady. To tłumaczy, dlaczego stare, niewielkie okna potrafią działać bez serwisu dłużej niż nowe panoramiczne przeszklenia: nie dlatego, że dawniej robiono lepiej, tylko dlatego, że mechanika pracuje tam daleko od granic.

Jak rozpoznać własne okucie

Otwórz skrzydło i obejrzyj metalową listwę na jego krawędzi. Nazwa lub logo producenta są wybite na zasuwnicy przy klamce albo na narożnikach. Znajdziesz tam też zwykle oznaczenie systemu.

Ta informacja ma praktyczną wartość w trzech sytuacjach. Przy regulacji, bo instrukcje serwisowe różnią się między systemami. Przy naprawie, bo części zamienne kupuje się pod konkretny system, a nie uniwersalnie. I przy doposażeniu, bo w wielu systemach da się wymienić pojedyncze zaczepy na antywłamaniowe albo dołożyć grzybki, podnosząc odporność okna bez wymiany całego okucia.

Wiek okucia też ma znaczenie. Systemy sprzed dwudziestu lat bywają wycofane z produkcji, ale najwięksi producenci przez długi czas utrzymują części serwisowe, a niezależni serwisanci okien mają zamienniki dla najpopularniejszych rozwiązań.

Zużycie i wymiana

Okucie zużywa się mechanicznie i są tego wyraźne sygnały: klamka wymaga coraz większej siły, słychać zgrzyty przy ryglowaniu, skrzydło opada mimo regulacji, a na listwach widać wytarcia i luzy. Pierwszą odpowiedzią zawsze powinno być czyszczenie i smarowanie, drugą regulacja, którą opisujemy w osobnym przewodniku o regulacji okien.

Osobna uwaga o oknach z rynku wtórnego problemu, czyli mieszkaniach kupowanych z drugiej ręki. Stan okuć zdradza więcej o historii okien niż deklaracje sprzedającego. Wytarte do gołego metalu listwy, ślady rdzy w dolnej części zasuwnicy i niesymetrycznie zużyte zaczepy oznaczają lata pracy bez konserwacji i zapowiadają wydatki. Podczas oglądania mieszkania przekręć klamki we wszystkich oknach: to test, który nic nie kosztuje, a mówi o oknach więcej niż ich wygląd z daleka.

Kiedy to nie wystarcza, w grę wchodzi wymiana elementów: zasuwnicy, nożyc, zawiasu, pojedynczych zaczepów. To naprawy zdecydowanie tańsze niż wymiana okna i wykonalne w większości okien młodszych niż dwadzieścia parę lat. Całkowita wymiana okucia obwiedniowego też jest możliwa, o ile system albo jego zamiennik jest dostępny.

Nieopłacalna robi się dopiero sytuacja, w której zużyte okucie spotyka się ze zużytym profilem i starą szybą naraz. Wtedy rachunek za części i robociznę zaczyna konkurować z ceną nowego okna i warto liczyć oba warianty.

O co pytać przy zakupie okien

1. Jaki system okuć i którego producenta? Odpowiedź wymijająca to sygnał ostrzegawczy.
2. Ile punktów ryglowania ma to okno i ile z nich to grzybki w stalowych zaczepach?
3. Czy jest blokada błędnego położenia i podnośnik skrzydła?
4. Czy okucie ma mikrowentylację? Pozycja klamki 45 stopni przydaje się bardziej, niż się wydaje.
5. Jaka jest nośność zawiasów? Istotne przy dużych skrzydłach i ciężkich pakietach trzyszybowych.
6. Czy klamka ma zabezpieczenie? Kluczyk lub przycisk w oknach na parterze to tani element realnego bezpieczeństwa.
7. Jakie są warunki gwarancji na okucie i czy samodzielna regulacja jej nie przerywa?

Rolę okuć w odporności na włamanie, od grzybków po zaczepy, rozwijamy w przewodniku o oknach antywłamaniowych, a czwartą pozycję klamki w tekście o mikrowentylacji.

Systemy okuciowe czterech największych producentów

Okucie kupuje się razem z oknem, ale pochodzi od wyspecjalizowanej firmy i ma własną nazwę handlową. Znajomość tych nazw ułatwia porównywanie ofert oraz zamawianie części po latach.

Czy marka okucia ma znaczenie przy zakupie okien? Ma, i to większe niż nazwa systemu profili, bo to okucie decyduje o tym, jak okno pracuje na co dzień i po ilu latach zacznie wymagać serwisu. Wszyscy czterej producenci wymienieni wyżej dostarczają rozwiązania o zbliżonej klasie, więc pytanie brzmi raczej: czy okno ma okucie któregoś z nich, czy rozwiązanie bezmarkowe z najtańszego segmentu.

Nazwy części okucia, czyli jak opisać usterkę

Rozmowa z serwisem idzie sprawniej, gdy potrafisz nazwać element. Poniżej słownik, który wystarcza w praktyce.

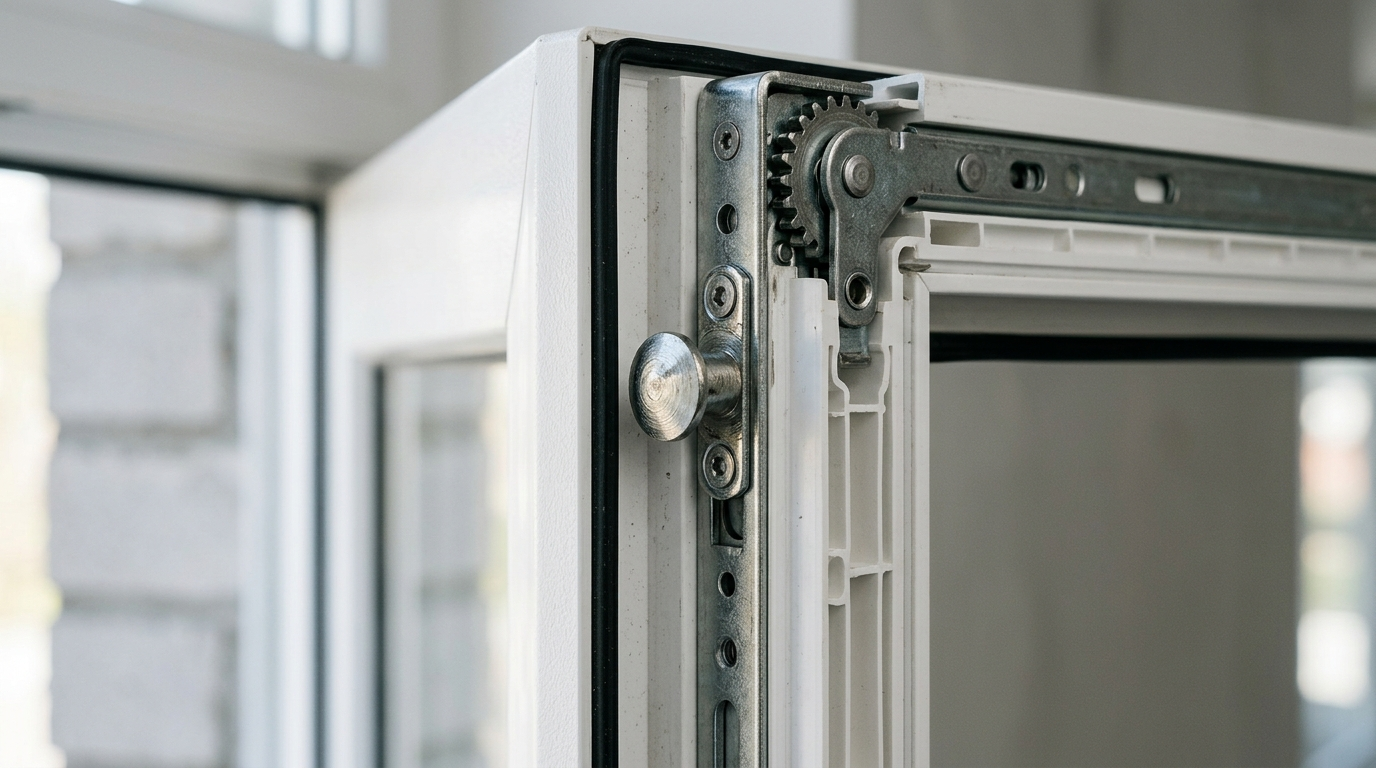

• Listwa okuciowa to metalowy pasek biegnący w rowku po obwodzie skrzydła. To on przenosi ruch klamki na wszystkie punkty ryglowania.
• Rolka dociskowa, nazywana też grzybkiem albo mimośrodem, wsuwa się przy zamykaniu pod zaczep w ramie i dociska skrzydło. Jej obrót zmienia siłę docisku.
• Zaczep to element przykręcony do ramy, w który wchodzi rolka. Zaczepy antywłamaniowe mają wzmocnioną konstrukcję.
• Nożyce to mechanizm przy górnym zawiasie, utrzymujący skrzydło w pozycji uchylnej i pozwalający je jednocześnie obracać.
• Zawias dolny przenosi ciężar skrzydła i ma zwykle regulację w dwóch albo trzech kierunkach.
• Blokada błędnego położenia klamki uniemożliwia przekręcenie klamki przy otwartym skrzydle i tym samym wypadnięcie okna z nożyc.
• Rozwórka ogranicza kąt otwarcia skrzydła, chroniąc je przed uderzeniem o ościeże przy wietrze.
• Zaczep balkonowy przytrzymuje skrzydło drzwi balkonowych w lekkim domknięciu, żeby nie zatrzasnęło się na wietrze.

Przy zgłoszeniu do serwisu wystarczy podać objaw, nazwę elementu i, jeśli to możliwe, zdjęcie oznaczenia producenta z listwy okuciowej. To skraca wizytę i zwiększa szansę, że technik przyjedzie z właściwą częścią za pierwszym razem.

Okucia do okien PCV starego typu

Okna z lat dziewięćdziesiątych i wczesnych dwutysięcznych mają okucia z systemów, których dziś nie ma w bieżących katalogach. To zapytanie wraca regularnie i zwykle towarzyszy mu przekonanie, że okno nadaje się już tylko do wymiany. Zwykle nie jest to prawda.

Co się faktycznie zużywa: rolki dociskowe, zaczepy, nożyce oraz sprężyny w mechanizmie blokady. Same listwy okuciowe i zawiasy wytrzymują znacznie dłużej.

Jak szukać zamiennika: potrzebne są trzy informacje. Zdjęcie elementu z widocznym oznaczeniem producenta, wymiar rozstawu otworów montażowych oraz typ okna, czyli rozwierne albo rozwierno-uchylne. Z tym kompletem serwis okienny albo hurtownia okuciowa dobiera odpowiednik z bieżącej linii tego samego producenta.

Kiedy wymiana okucia przestaje się opłacać: gdy zużyta jest większość elementów jednocześnie, gdy profil ma pęknięcia w miejscach mocowania albo gdy okno jest dwuszybowe i tak czy inaczej planujesz wymianę ze względu na izolacyjność. Kryteria opisaliśmy w tekście o tym, kiedy wymienić okna.

Wymiana samego okucia w sprawnym oknie jest natomiast rozwiązaniem sensownym, zwłaszcza w oknach drewnianych, gdzie rama bywa w lepszym stanie niż mechanizm.

Okucia w drzwiach balkonowych i tarasowych

Drzwi balkonowe to okno o większej masie i wyższym skrzydle, więc okucie pracuje tam w trudniejszych warunkach.

Typowe problemy: opadanie skrzydła pod własnym ciężarem, ocieranie o próg, ciężkie domykanie na wietrze. Regulację tych objawów opisaliśmy w tekście o regulacji drzwi balkonowych.

Elementy specyficzne dla tej grupy: zaczep balkonowy przytrzymujący skrzydło w lekkim domknięciu, wzmocnione zawiasy o podwyższonej nośności oraz klamka dwustronna, pozwalająca otworzyć drzwi od strony balkonu.

Przy drzwiach podnoszono-przesuwnych i uchylno-przesuwnych mechanizm jest zupełnie inny: skrzydło o masie liczonej w setkach kilogramów podnosi się i przesuwa po torze, a okucie odpowiada za jego prowadzenie i ryglowanie. Różnice obu systemów rozłożyliśmy w tekście o drzwiach tarasowych HST i PSK.

FAQ - najczęstsze pytania
