Okapnik: co to jest i dlaczego bez niego pojawiają się zacieki

Okapnik to niepozorny profil, którego zadaniem jest jedno: oderwać kroplę wody od powierzchni i zrzucić ją w dół, zamiast pozwolić jej spłynąć po ścianie. Kosztuje grosze w stosunku do całej inwestycji, a jego brak albo złe wykonanie to jedna z najczęstszych przyczyn zacieków pod oknem i brudnych smug na elewacji.

Co to jest okapnik

W stolarce okiennej okapnikiem nazywa się kilka elementów pełniących tę samą funkcję:

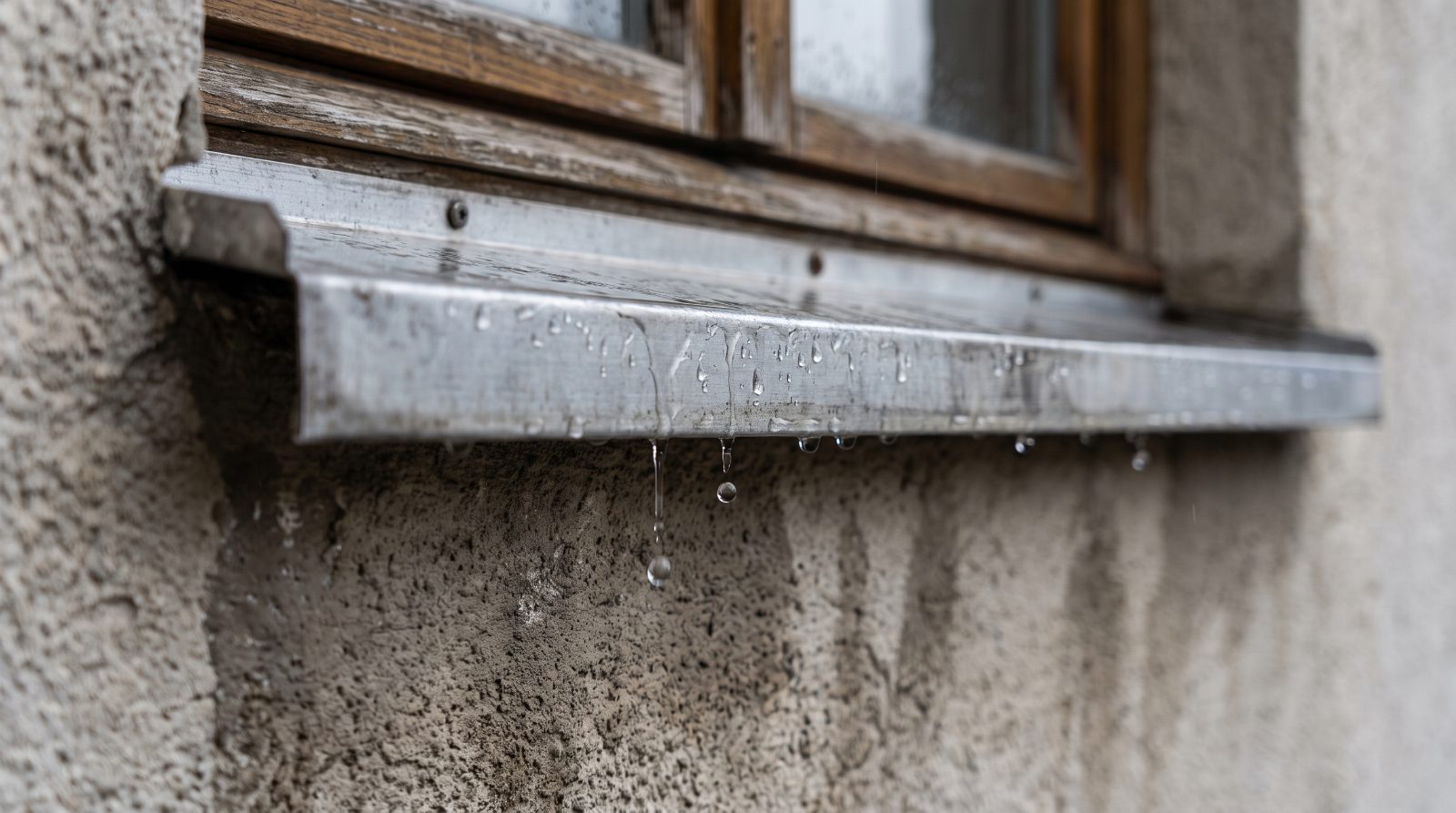

• Profil okapowy pod parapetem zewnętrznym - listwa zamykająca dolną krawędź parapetu i wysuwająca ją poza lico ściany.
• Kapinos - rowek wyfrezowany albo wytłoczony po spodniej stronie parapetu, biegnący wzdłuż jego krawędzi. Woda dopływająca spodem zatrzymuje się na nim i odrywa, zamiast wędrować dalej pod parapet.
• Listwa okapowa nad oknem - profil montowany nad ościeżnicą, odprowadzający wodę spływającą po elewacji poza obszar szczeliny montażowej.
• Okapnik w drzwiach zewnętrznych - listwa u dołu skrzydła, kierująca wodę przed próg zamiast pod niego.

Wspólny mianownik: każdy z nich wykorzystuje to, że woda spływająca po powierzchni ma tendencję do przylegania i „owijania się” wokół krawędzi. Ostra krawędź albo rowek przerywają ten efekt i kropla spada.

Dlaczego bez okapnika pojawiają się problemy

Zacieki i smugi na elewacji. Woda spływająca po ścianie zbiera kurz i pozostawia ciemne pasy pod oknami. Na jasnym tynku widać je po pierwszym sezonie.

Zawilgocenie pod parapetem. Woda, która dostanie się pod parapet, trafia w strefę szczeliny montażowej. Jeżeli uszczelnienie zewnętrzne jest niedoskonałe - a bywa - wilgoć wędruje w głąb przegrody. Skutkiem bywa pleśń przy oknie od strony pomieszczenia, choć przyczyna jest po drugiej stronie ściany.

Degradacja pianki montażowej. Pianka poliuretanowa nie znosi wilgoci ani promieniowania UV. Woda regularnie docierająca do szczeliny skraca jej życie z dziesięcioleci do kilku sezonów. Prawidłowe warstwy opisujemy przy ciepłym montażu.

Odspajanie tynku i zamarzanie. Nasiąknięty tynk zimą pracuje, a woda zamarzająca w porach rozsadza powierzchnię. Pod oknami to najczęstsze miejsce łuszczenia się elewacji.

Jak powinien być wykonany

Wysunięcie poza lico ściany. Parapet zewnętrzny musi wystawać poza wykończoną ścianę na tyle, żeby woda spadała swobodnie, a nie na tynk. Dokładna wartość wynika z rozwiązania systemowego i grubości ocieplenia - to pytanie do wykonawcy elewacji, a nie do handlowca sprzedającego okna.

Spadek. Parapet montuje się z pochyleniem od okna na zewnątrz. Parapet ułożony poziomo albo z odwrotnym spadkiem kieruje wodę pod ramę.

Zakończenia boczne. Krawędzie parapetu muszą być wywinięte w górę i wprowadzone w ościeże albo zakończone dedykowanymi zaślepkami. Otwarta krawędź boczna to droga, którą woda wchodzi w mur - najczęstszy błąd przy tanim montażu.

Ciągłość uszczelnienia. Styk parapetu z ramą okna musi być szczelny na całej długości. Punktowe „kropki” silikonu nie wystarczają.

Okapnik w drzwiach zewnętrznych

W drzwiach wejściowych rola okapnika jest podobna, ale problem jest poważniejszy, bo woda dostaje się w miejsce, w którym po drugiej stronie jest podłoga pomieszczenia.

Listwę okapową montuje się u dołu skrzydła, po stronie zewnętrznej. Kieruje ona wodę spływającą po powierzchni drzwi przed próg, a nie na jego uszczelkę. Działa razem z prawidłowo wykonanym progiem i odwodnieniem przed wejściem - opisujemy to przy progu drzwiowym.

Przy zadaszonym wejściu okapnik ma mniej pracy, ale nie staje się zbędny: wiatr i tak wnosi wodę pod zadaszenie. Przy wejściu niezadaszonym jest elementem obowiązkowym, a jego brak widać po kilku sezonach jako zniszczoną dolną krawędź skrzydła i zawilgocony próg.

Co sprawdzić u siebie

Kilka minut i nie trzeba niczego demontować:

• Stań przy oknie i spójrz na parapet z boku - czy wystaje poza ścianę, czy kończy się w jej licu?
• Przesuń palcem po spodniej krawędzi parapetu - czy wyczuwasz rowek albo wyraźną, ostrą krawędź?
• Obejrzyj boki parapetu - czy są zamknięte, czy widać otwarty profil?
• Sprawdź ścianę pod oknem po deszczu - czy są smugi, ciemne plamy albo łuszczący się tynk?
• Przy drzwiach: czy u dołu skrzydła jest listwa kierująca wodę na zewnątrz?

Jeśli któraś odpowiedź wypadnie źle, to jest usterka wykonawcza, a nie wada okna. Zgłasza się ją wykonawcy elewacji albo montażu - dlatego warto ją wychwycić przy odbiorze, gdy jest jeszcze do poprawienia bez kucia.

Z czego wykonuje się okapniki

Aluminium. Najczęstsze rozwiązanie przy parapetach zewnętrznych: trwałe, odporne na korozję po nałożeniu powłoki lakierniczej i łatwe do dopasowania kolorystycznego do stolarki.

Stal powlekana. Sztywniejsza, spotykana przy obróbkach blacharskich i przy większych rozpiętościach.

PCV. Tańsze, stosowane głównie przy parapetach z tworzywa. Pod wpływem UV starzeje się szybciej niż metal.

Kamień i konglomerat. Przy parapetach kamiennych kapinos jest wyfrezowanym rowkiem w spodniej stronie płyty - rozwiązanie trwałe, ale wymagające wykonania przy produkcji, a nie później. Dobór materiałów opisujemy przy parapetach.

Okapnik okienny zewnętrzny jako element okna

Kiedy ktoś szuka hasła okapniki okienne zewnętrzne, najczęściej chodzi o listwę biegnącą u dołu skrzydła po stronie zewnętrznej, a nie o profil pod parapetem. To dwa różne elementy, które pracują w tym samym układzie i dopiero razem dają szczelną dolną strefę okna. Okapnik skrzydłowy przechwytuje wodę spływającą po szybie i po zewnętrznej płaszczyźnie skrzydła, a następnie wyrzuca ją poza krawędź ramy. Gdyby go nie było, cała ta woda schodziłaby wprost na przylgę i na uszczelkę, czyli w miejsce, które ma być suche.

W oknach drewnianych okapnik jest osobnym elementem: aluminiową listwą przykręcaną do dolnej krawędzi skrzydła. W lepszych rozwiązaniach nie wkręca się jej wprost w drewno na całej długości, tylko na klipsach mocowanych do ramy, żeby nie dziurawić profilu w kilkunastu punktach i nie wprowadzać wody w otwory po wkrętach. W oknach z PCV i aluminium funkcję okapnika przejmuje samo ukształtowanie kształtownika oraz nakładki aluminiowe, dlatego wiele osób go po prostu nie zauważa i pyta, czy ich okno w ogóle taki element ma.

Okapnik skrzydłowy ma jeszcze jedno zadanie, o którym rzadko się mówi: osłania dolną uszczelkę przed bezpośrednim nasłonecznieniem. Guma wystawiona na pełne promieniowanie twardnieje szybciej niż ta pracująca w cieniu profilu, a stwardniała uszczelka przestaje domykać się na całej długości. Dlatego okna od strony południowej i zachodniej, czyli te najbardziej obciążone deszczem z wiatrem i słońcem, najczęściej jako pierwsze zaczynają przewiewać w dolnej strefie.

Warto rozróżnić dwa warianty. Okapnik skrzydłowy siedzi na skrzydle i jedzie razem z nim przy otwieraniu. Okapnik ramowy montuje się na ościeżnicy, zwykle nad przylgą, i osłania sam styk skrzydła z ramą. W oknach drewniano-aluminiowych spotyka się jeszcze listwę przyszybową, czyli profil odprowadzający wodę znad dolnej krawędzi pakietu szybowego.

• Wysięg. Listwa musi wystawać poza lico skrzydła na tyle, żeby kropla odrywała się w powietrzu, a nie zawracała pod spód. Sam wysięg to za mało: decyduje ostra, podcięta krawędź na spodzie profilu.
• Kąt. Górna płaszczyzna okapnika jest pochylona na zewnątrz. Poziomy profil zbiera wodę i kurz zamiast je odprowadzać, a zimą trzyma na sobie lód.
• Zakończenia boczne. Listwa jest nieco krótsza niż szerokość skrzydła, żeby zmieściła się między bocznymi krawędziami ramy i mogła pracować przy zmianach temperatury. Otwarte boki zamyka się zaślepkami, inaczej woda wchodzi w komorę profilu.
• Otwory odwadniające. W dolnej części ościeżnicy są otwory odprowadzające wodę ze strefy przylgi. Instrukcje montażowe wprost zakazują ich zabudowywania parapetem, silikonem czy pianką. Zaklejony otwór odwadniający to woda stojąca w oknie.

Styk okapnika z ramą uszczelnia się punktowo, w miejscach mocowania, najczęściej podkładkami i masą trwale elastyczną. Nie zalewa się go na całej długości, bo profil musi mieć czym odprowadzić wodę, którą zebrał. Więcej o tym, jak ta strefa łączy się z resztą okna, znajdziesz w tekście o montażu okien.

Okapnik parapetowy i sam parapet zewnętrzny

Okapnik parapetowy to z kolei krawędź, która kończy parapet zewnętrzny od strony elewacji. W parapetach z kamienia i konglomeratu wykonuje się go jako nos okapowy z wyfrezowanym od spodu rowkiem, czyli kapinosem. W parapetach z blachy powstaje przez podwinięcie krawędzi albo przez wytłoczone wybrzuszenie. Efekt ma być ten sam: przerwać przyleganie kropli do gładkiej powierzchni.

Wymiary rowka w kamieniarstwie są dość powtarzalne. Typowo ma on od 5 do 10 mm głębokości i od 5 do 8 mm szerokości, a odsuwa się go od krawędzi płyty o 20 do 40 mm. Zbyt płytkie nacięcie, poniżej kilku milimetrów, przy ulewie nie przerwie strugi i woda po prostu przejdzie nad nim dalej pod spód. Rowek frezuje się przy produkcji płyty, nie na budowie.

Sam parapet musi być wysunięty poza gotową elewację, a nie poza surowy mur. Instrukcje producentów podają najczęściej wysunięcie rzędu 30 do 40 mm, przy czym jako wartość graniczną wskazuje się około 20 mm. To dlatego przy ścianie dwuwarstwowej parapet dobiera się dopiero po ustaleniu grubości ocieplenia, a nie na etapie stanu surowego. Drugi parametr to spadek: wytyczne montażowe mówią o co najmniej 5 procentach, czyli pochyleniu rzędu kilku stopni w stronę zewnętrzną.

• Podparcie. Parapet musi być podparty i dociążony na całej długości, a nie tylko przy końcach. Blacha podparta punktowo klawiszuje, rozszczelnia styk z ramą i zaczyna dudnić przy deszczu.
• Dylatacja. Na końcach zostawia się kilka milimetrów luzu, a element docina się nieco krócej, żeby latem mógł wsunąć się w zaślepkę. W dłuższych parapetach blaszanych styki dylatacyjne rozmieszcza się co około 2500 mm.
• Zaślepki boczne. Profile krawędziowe mają zwykle około centymetra grubości i zamykają otwarty przekrój. Bez nich bok parapetu jest lejkiem prowadzącym wodę wprost w ościeże.
• Wprowadzenie w ościeże. Boki parapetu wprowadza się w ościeże na mniej więcej 15 do 20 mm, żeby woda nie przechodziła bokiem między parapetem a murem.

Okapnik okienny i parapetowy muszą ze sobą współpracować. Woda zrzucona przez listwę skrzydłową ma spaść na parapet w strefie jego spadku, a nie za jego tylną krawędź. Jeśli parapet jest za wąski albo osadzony za nisko, część wody trafia w szczelinę montażową. Szczegóły doboru płyty opisujemy w materiale o parapetach, a to, jak wygląda prawidłowo wykonana warstwa uszczelnienia pod parapetem, w tekstach o ciepłym montażu okien i taśmach montażowych do okien.

Okapnik w innych miejscach budynku

Samo słowo okapnik funkcjonuje dużo szerzej niż tylko przy oknie i dlatego bywa mylące. Zasada jest jednak wszędzie identyczna: element wystający poza lico ściany musi mieć wysięg, spadek i ostrą krawędź od spodu. Gdy któregoś z tych trzech brakuje, woda wraca pod element i schodzi po ścianie.

• Nad drzwiami i w nadprożu. Listwa lub obróbka nad otworem kieruje wodę poza strefę szczeliny montażowej. Przy wejściu bez zadaszenia jest to element, bez którego górna krawędź ościeżnicy zawilgaca się od pierwszego sezonu.
• Balkon i taras. Profil okapowy montuje się na jastrychu, przed ułożeniem warstwy wykończeniowej. Wysięg ma tu odprowadzić wodę poza obrys płyty, zamiast puszczać ją po tynku niższej kondygnacji. Listwy sprzedaje się w odcinkach rzędu 250 cm, o wysokości ramienia około centymetra, docinanych na wymiar.
• Attyka i nakrywy murków. Czapa attyki albo murku ogrodzeniowego powinna wystawać około 3 cm na każdą stronę i mieć od spodu podcięcie. Attyka bez wysuniętej obróbki jest jedną z najczęstszych przyczyn ciemnych pasów schodzących z góry elewacji.
• Gzymsy, schody i blaty zewnętrzne. W kamieniarstwie kapinos wykonuje się standardowo także w stopniach zewnętrznych, blatach tarasowych, gzymsach i nakrywach ogrodzeniowych, czyli wszędzie tam, gdzie płyta wystaje poza lico.

Wspólny mianownik tych wszystkich miejsc jest taki, że okapnik to nie ozdoba, tylko przerwanie ciągłości powierzchni. Woda płynąca po elewacji zachowuje się przewidywalnie: trzyma się gładkiej płaszczyzny tak długo, jak długo nic jej nie odrywa, a każde zaokrąglenie czy wyoblenie krawędzi tylko jej w tym pomaga. Dlatego w obróbkach blacharskich krawędź się podwija, a w kamieniu frezuje rowek: chodzi o wymuszenie ostrego kąta, przy którym napięcie powierzchniowe przestaje wystarczać i kropla odpada.

Za tym stoi konkretne wymaganie formalne. Warunki techniczne mówią, że części ścian zewnętrznych bezpośrednio nad terenem, tarasami, balkonami i dachami mają być zabezpieczone przed przenikaniem wody opadowej i wody z topniejącego śniegu, a rozwiązania przegród zewnętrznych i ich uszczelnienie mają uniemożliwiać przenikanie wody opadowej do wnętrza budynku. Okapnik jest jednym z najprostszych sposobów spełnienia tego warunku w detalu. Więcej o strefie balkonowej piszemy przy okazji balkonów i tarasów.

Typowe błędy wykonawcze i ich skutki

Brak okapnika rzadko daje objaw od razu. Zwykle widać go po pierwszej zimie albo po pierwszym naprawdę długim deszczu z wiatrem, i to w miejscu, które z oknem pozornie nie ma nic wspólnego.

• Zalewanie ościeża. Woda przechodząca bokiem parapetu albo za jego tylną krawędź trafia wprost w szczelinę montażową. Objawem jest wilgotny pas w narożniku ościeża od wewnątrz, często mylony z wadą uszczelki.
• Smugi i brud na elewacji. Woda spływająca po tynku zbiera pył i zostawia ciemne pasy pod oknem, na attyce i pod płytą balkonu. To nie jest wada tynku, tylko skutek źle zaprojektowanego detalu odwodnienia.
• Odparzenia tynku. Nasiąknięta warstwa wykończeniowa zimą pracuje, a woda zamarzająca w porach rozsadza ją od środka. Łuszczenie zaczyna się dokładnie w pasie, po którym najczęściej spływa woda.
• Przemarzanie i pleśń. Mokra warstwa izolacji w szczelinie montażowej przestaje izolować. Warunki techniczne wymagają, żeby na wewnętrznej powierzchni przegrody nie dochodziło do kondensacji umożliwiającej rozwój grzybów pleśniowych, a dla pomieszczeń ogrzewanych do około 20 stopni przyjmuje się czynnik temperaturowy fRsi na poziomie co najmniej 0,72. Zawilgocone ościeże tego warunku nie spełnia.
• Korozja. Stale wilgotny styk niszczy mocowania, kotwy i obróbki ze stali powlekanej, szczególnie tam, gdzie powłoka została przecięta przy docinaniu na budowie.

Rozpoznanie jest dość proste. Jeśli spód parapetu jest gładki na całej szerokości, bez rowka i bez podwinięcia, okapnika nie ma. Jeśli parapet kończy się w licu ocieplonej ściany albo wystaje kilka milimetrów, wysięg jest za mały niezależnie od tego, jak wygląda sam profil. Jeśli po bokach widać otwarty przekrój blachy, brakuje zaślepek. A jeśli pod oknem po każdym deszczu pojawia się ciemna plama, która sama znika przy suchej pogodzie, problemem jest odprowadzenie wody, a nie okno.

Parapet zewnętrzny z okapnikiem potrzebuje stabilnego podparcia, zwłaszcza przy grubym ociepleniu. Tę rolę pełni ciepły parapet pod oknem.

FAQ - okapnik

Co to jest okapnik parapetowy?

To krawędź kończąca parapet zewnętrzny od strony elewacji, ukształtowana tak, żeby woda odrywała się od niej w powietrzu. W kamieniu i konglomeracie jest to nos okapowy z wyfrezowanym od spodu rowkiem, czyli kapinosem. W blasze rolę tę pełni podwinięta krawędź albo wytłoczone wybrzuszenie. Bez niego woda zawraca pod płytę i schodzi po ścianie.

Czym różni się okapnik od kapinosa?

Okapnik to cały element odprowadzający wodę: listwa, profil albo wysunięta krawędź płyty. Kapinos to konkretny szczegół tego elementu, czyli rowek lub podcięcie od spodu, które przerywa przyleganie kropli. Kapinos bez wysunięcia poza lico ściany nic nie da, a wysunięcie bez kapinosa działa tylko przy słabym deszczu, bo woda zawraca pod gładki spód.

Czy okapniki okienne zewnętrzne są konieczne?

Przy oknach drewnianych to standard wykonawczy, bo aluminiowa listwa na dolnej krawędzi skrzydła osłania drewno i dolną uszczelkę. W oknach z PCV i aluminium funkcję tę przejmuje samo ukształtowanie profilu oraz nakładki, więc osobnej listwy nie widać. Niezależnie od materiału musi być zachowana zasada: woda z szyby ma trafiać na parapet, a nie na przylgę.

Ile powinien wystawać parapet zewnętrzny z okapnikiem?

Instrukcje producentów stolarki podają najczęściej od 30 do 40 mm poza gotowe lico ściany, przy czym jako wartość graniczną wskazuje się około 20 mm. Liczy się wysunięcie poza wykończoną elewację, a nie poza surowy mur, więc przy ścianie dwuwarstwowej szerokość parapetu ustala się dopiero po przyjęciu grubości ocieplenia.

Jaki spadek powinien mieć parapet zewnętrzny?

Wytyczne montażowe mówią o spadku co najmniej 5 procent w stronę zewnętrzną, co odpowiada pochyleniu rzędu kilku stopni. Mniejszy spadek powoduje zastój wody przy krawędziach i zabrudzenia, a parapet zamontowany poziomo lub z pochyleniem w stronę okna kieruje wodę wprost na styk z ramą.

Jakie wymiary ma rowek kapinosa w parapecie kamiennym?

W parapetach z kamienia i konglomeratu rowek ma zwykle od 5 do 10 mm głębokości i od 5 do 8 mm szerokości, a odsuwa się go od krawędzi płyty o 20 do 40 mm. Zbyt płytkie nacięcie przy ulewie nie przerywa strugi wody. Rowek frezuje się przy produkcji płyty, nie po jej zamontowaniu.

Czy można dorobić okapnik do zamontowanego już parapetu?

Przy parapecie blaszanym da się zastosować nakładany profil okapowy albo listwę z kapinosem, ale trzeba zachować wysunięcie i szczelność styku z murem, więc zwykle oznacza to ingerencję w warstwę wykończeniową elewacji. Przy płycie kamiennej frezowanie rowka na zamontowanym parapecie jest ryzykowne i częściej wymienia się cały element.
