Węgarek: uskok w murze, który osłania szczelinę montażową

Węgarek to uskok w murze przy krawędzi otworu okiennego - wnęka, na którą rama okna zachodzi od zewnątrz. Brzmi jak szczegół murarski, a przesądza o tym, czy szczelina montażowa jest osłonięta przed wiatrem i deszczem, czy wystawiona na nie wprost. W nowoczesnych ścianach ocieplanych rolę węgarka przejmuje warstwa izolacji i to źródło częstych nieporozumień na budowie.

Co to jest węgarek

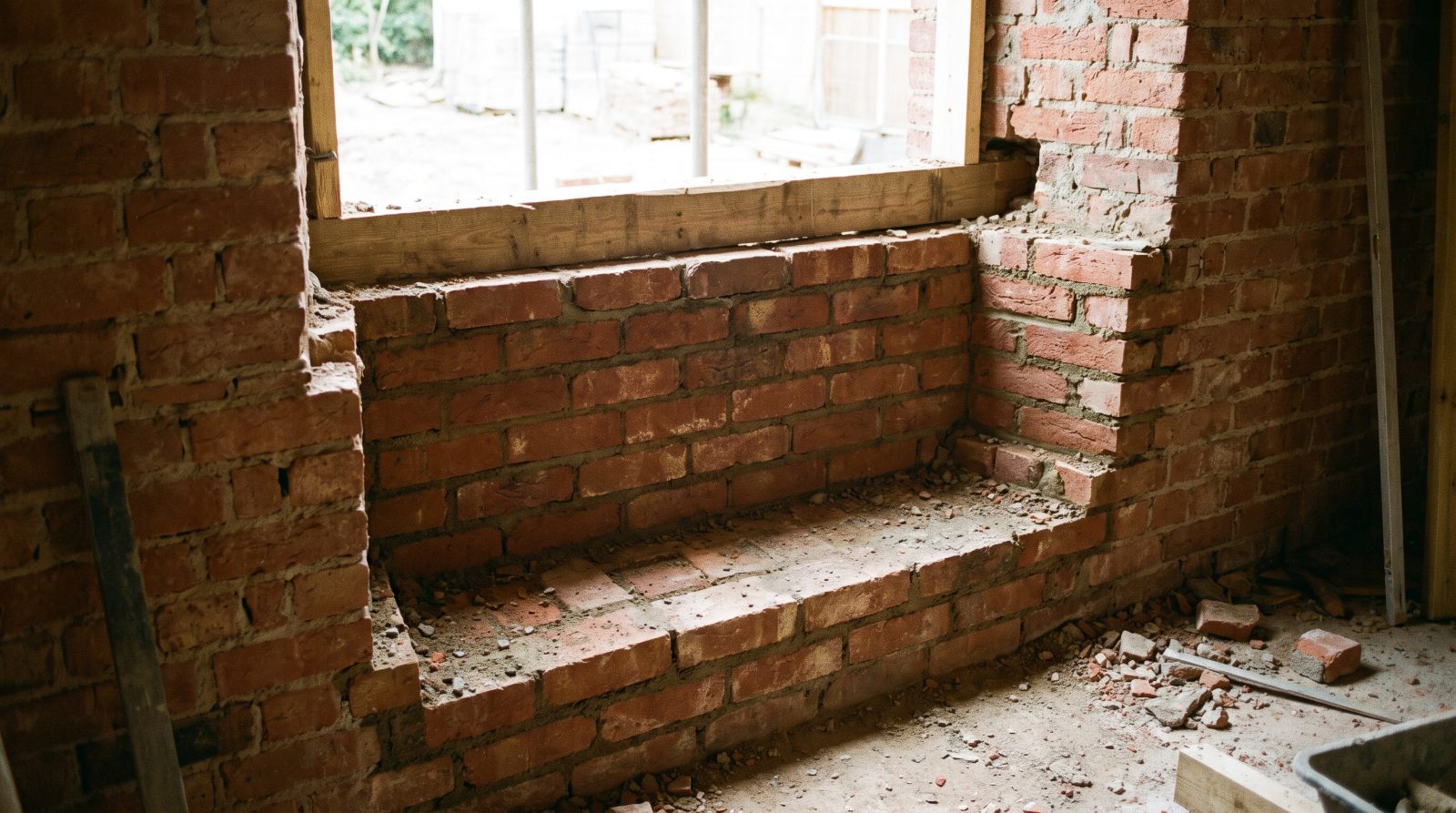

W ścianie jednowarstwowej albo w murze bez ocieplenia otwór okienny wykonuje się z uskokiem: wewnętrzna część otworu jest szersza, zewnętrzna węższa. Powstaje w ten sposób stopień, na który rama okna nachodzi od strony zewnętrznej. Ten stopień to właśnie węgarek.

Efekt jest prosty i skuteczny: krawędź ramy nie kończy się w płaszczyźnie ściany, tylko chowa się za murem. Szczelina montażowa - czyli przestrzeń między ramą a murem - zostaje przykryta, a wiatr i woda nie mają do niej bezpośredniego dostępu.

Wnętrze okna, czyli sposób, w jaki rama styka się z murem od strony pomieszczenia, opisujemy przy luzie montażowym, a warstwy uszczelnienia przy ciepłym montażu.

Co daje węgarek

Osłania szczelinę montażową. To główny powód jego istnienia. Uszczelnienie ukryte za murem starzeje się wolniej niż wystawione na słońce i deszcz.

Ogranicza przewiewanie. Wiatr napierający na elewację nie trafia bezpośrednio w styk ramy z murem, tylko musi obejść uskok.

Zabezpiecza przed wypchnięciem okna. Rama oparta o węgarek jest dodatkowo blokowana mechanicznie od zewnątrz. Przy oknach na parterze to element, który utrudnia wyważenie całej konstrukcji - uzupełnienie tego, co opisujemy przy oknach antywłamaniowych.

Porządkuje wykończenie. Ościeże z węgarkiem łatwiej wykończyć, bo krawędź tynku ma się o co oprzeć.

Ściana ocieplana: gdzie podział się węgarek

W budownictwie z ociepleniem sytuacja wygląda inaczej i to tam rodzą się nieporozumienia.

W ścianie dwuwarstwowej mur nośny często nie ma uskoku, a rolę węgarka przejmuje warstwa ocieplenia zachodząca na ramę okna. Styropian albo wełna wchodzą kilka centymetrów na ościeżnicę, przykrywając szczelinę i tworząc ten sam efekt co murowany uskok - z dodatkową korzyścią, bo ogranicza się mostek termiczny na krawędzi ramy.

Z tego wynika ważna konsekwencja praktyczna: okno trzeba osadzić na tyle blisko zewnętrznej krawędzi muru, żeby ocieplenie miało na co zachodzić. Jeżeli rama zostanie cofnięta zbyt głęboko, izolacja jej nie dosięgnie, a jeżeli wysunięta za daleko - nie będzie miejsca na warstwę. To ustalenie zapada na etapie projektu i montażu, nie później.

Montaż w warstwie ocieplenia. W domach o wysokim standardzie energetycznym okno wysuwa się poza mur nośny, w warstwę izolacji, i mocuje na konsolach. Węgarka w klasycznym rozumieniu wtedy nie ma - jego funkcję pełni w całości ocieplenie. To rozwiązanie skuteczne cieplnie, ale wymagające precyzji i systemowych elementów montażowych.

Węgarek przy wymianie okien w starym budynku

Przy wymianie stolarki w budynku, który ma murowany węgarek, pojawiają się dwie sytuacje.

Nowe okno o tej samej geometrii. Rama wchodzi w istniejący węgarek i wszystko działa jak wcześniej. To wariant najprostszy i najczęstszy.

Nowe okno o innej głębokości zabudowy. Współczesne profile są zwykle grubsze niż te sprzed trzydziestu lat. Rama może nie mieścić się w istniejącym uskoku albo wystawać poza niego. Wtedy trzeba albo skorygować węgarek, albo dobrać sposób osadzenia i wykończenia tak, by szczelina nadal była osłonięta.

W obu przypadkach kluczowe jest, żeby osoba mierząca okno widziała otwór na własne oczy, a nie liczyła wymiary ze starego okna. Zasady pomiaru rozkładamy przy wymiarach okien.

Jak sprawdzić, czy Twoje okna mają osłoniętą szczelinę

Wyjdź na zewnątrz i przyjrzyj się krawędzi ramy okna od strony elewacji:

• Rama chowa się za tynkiem albo za ociepleniem - szczelina jest osłonięta, tak ma być.
• Rama kończy się równo z licem ściany, a między nią a tynkiem widać szczelinę wypełnioną silikonem - uszczelnienie jest jedyną barierą i będzie wymagało kontroli co kilka lat.
• Widać żółtą albo pomarańczową piankę - to sytuacja do naprawy, i to szybkiej. Pianka wystawiona na słońce rozpada się w kilka sezonów.

Trzeci przypadek zdarza się częściej, niż powinien, zwłaszcza przy montażach wykonywanych „na szybko” pod koniec budowy. Naprawa polega na odtworzeniu zewnętrznej warstwy uszczelniającej i wykończeniu ościeża - jest tania w porównaniu ze skutkami zaniechania.

Jak powstaje węgarek w murze i jakie ma wymiary

Węgarek okienny nie jest osobnym wyrobem, który się kupuje. To sposób wymurowania otworu, w którym zewnętrzna krawędź ościeża jest cofnięta względem wewnętrznej. Powstaje więc uskok, na który rama okna zachodzi od zewnątrz. Sposób jego wykonania zależy od tego, w czym murowana jest ściana, i to właśnie tu najczęściej pojawiają się rozjazdy między projektem a budową.

• Cegła pełna i klinkier. Najstarszy i najprostszy sposób: przy krawędzi otworu cegły w warstwie zewnętrznej wysuwa się do środka otworu o część długości cegły. Uskok wychodzi wtedy naturalnie z modułu muru i nie wymaga docinania.
• Pustak ceramiczny. Producenci systemów oferują elementy uzupełniające i docinane kształtki, którymi formuje się uskok. Wycinanie węgarka szlifierką w gotowym murze osłabia przegrodę i rozcina komory pustaka, co pogarsza izolacyjność krawędzi otworu.
• Silikat. Przy elementach o dużej gęstości uskok formuje się z bloczków docinanych na wymiar, najczęściej przy okazji murowania ościeża, a nie po fakcie.
• Beton komórkowy. W praktyce najczęściej dokleja się paski docięte z bloczka, zwykle do kilku centymetrów grubości. To rozwiązanie działa, o ile pasek jest przyklejony na zaprawę na całej powierzchni i zazbrojony siatką razem z ościeżem.
• Ściana trójwarstwowa. Węgarek tworzy warstwa licowa, czyli mur elewacyjny wysunięty względem warstwy nośnej. To najwygodniejszy układ, bo uskok powstaje bez dodatkowych zabiegów.
• Ściana dwuwarstwowa. Klasycznego węgarka murowanego zwykle nie ma. Uskok formuje się w warstwie ocieplenia, czyli ze styropianu albo XPS zachodzącego na ramę, i ta warstwa przejmuje całą funkcję węgarka.

Jeśli chodzi o wymiary, w materiałach branżowych powtarza się przedział od 2 do 5 cm głębokości uskoku, przy czym jako wartość roboczą podaje się najczęściej około 3 cm. Węgarek mniejszy niż 2 cm praktycznie nic nie osłania, bo po uwzględnieniu luzu montażowego i tolerancji murarskiej zostaje kilka milimetrów zakładu.

Ważniejsza od samej głębokości jest jednak druga zasada, którą podają instrukcje montażowe producentów stolarki: węgarek nie powinien zasłaniać kształtownika ościeżnicy na szerokość większą niż połowa jego szerokości. Innymi słowy, uskok ma osłaniać szczelinę i krawędź ramy, a nie wjeżdżać na pół okna. Przekroczenie tej granicy zabiera światło otworu, utrudnia dostęp do punktów mocowania i przy oknach otwieranych potrafi kolidować z okuciem.

Węgarek a montaż okna: co się zmienia w osadzeniu

Okno osadzane w węgarku dosuwa się do uskoku od wewnątrz, ale nie dociska się go do muru. To pierwsza różnica wobec montażu w licu ściany. Między ramą a węgarkiem musi zostać luz, bo inaczej nie ma jak wprowadzić uszczelnienia, a sam profil nie ma jak pracować przy zmianach temperatury.

Wartości luzu są dość zgodne w instrukcjach różnych producentów. Przy wypełnieniu pianką poliuretanową i uszczelnieniu masami elastycznymi mówi się o szczelinie rzędu 10 do 25 mm, zależnie od długości elementu i koloru profilu. Przy taśmach rozprężnych przedział jest węższy, około 8 do 10 mm, bo taśma ma określony zakres rozprężania. Górna granica jest wspólna: szczelina powyżej 40 mm przestaje być szczeliną montażową, a przy piankach jednoskładnikowych jako granicę podaje się około 30 mm. Szerzej piszemy o tym w tekście o luzie montażowym.

Druga wielkość to zakład, czyli to, o ile okno chowa się za węgarkiem. W praktyce pomiarowej podaje się, ile ramy ma zostać widoczne poza węgarkiem, i przyjmuje się przedział rzędu 15 do 40 mm, zależnie od tego, czy planowane są moskitiery, rolety nakładane i jak gruba będzie warstwa ocieplenia. To ustalenie zapada na etapie pomiaru, nie montażu, bo decyduje o wymiarze zamawianego okna. Dlatego warto je przejść razem z pomiarowcem, zgodnie z tym, co opisujemy przy przygotowaniu do pomiaru.

Pomiar otworu z węgarkiem jest trudniejszy niż otworu prostego, bo mierzy się dwa różne wymiary: światło między węgarkami od zewnątrz i szerszy otwór w murze od wewnątrz. Szerokość sprawdza się w trzech miejscach, u góry, pośrodku i przy progu, wysokość po lewej, pośrodku i po prawej, a do dalszych obliczeń bierze się wartość najmniejszą. Warto też osobno zmierzyć głębokość węgarka po każdej stronie, bo w budynkach z odzysku potrafią się one różnić o kilka centymetrów i okno wycentrowane na papierze wychodzi w murze krzywo.

Sam sposób uszczelnienia styku nie zmienia się przez obecność węgarka, ale węgarek bardzo ułatwia jego wykonanie. Układ jest trójwarstwowy: od zewnątrz warstwa paroprzepuszczalna i odporna na UV, w środku izolacja termiczna, od wewnątrz warstwa paroszczelna o wyraźnie wyższym oporze dyfuzyjnym niż zewnętrzna. Przy węgarku warstwa zewnętrzna jest osłonięta murem i pracuje w cieniu, więc starzeje się wolniej. Bez węgarka ta sama taśma dostaje pełne słońce i deszcz. Szczegóły doboru materiałów są w materiale o taśmach montażowych do okien.

Niezależnie od wariantu obowiązują te same zasady mechaniki. Okno mocuje się łącznikami w rozstawie nieprzekraczającym około 700 mm, z odsunięciem od narożnika rzędu 150 mm, a ciężar przenoszą klocki podporowe pod ramą, nie pianka. Przy drzwiach przesuwnych i dużych konstrukcjach rozstaw podparcia bywa zagęszczany nawet do 300 mm.

Kiedy węgarka nie ma i co wtedy

Montaż bez węgarka, czyli w licu muru, jest wykonalny i w budynkach ocieplanych wręcz typowy. Problem polega na tym, że przenosi całą odpowiedzialność za szczelność na materiały uszczelniające i na kolejność prac, zamiast rozkładać ją między mur a taśmy.

Konsekwencje są dwie. Pierwsza dotyczy wody: zewnętrzna warstwa uszczelnienia pracuje wtedy bez osłony, w pełnym słońcu i deszczu, więc starzeje się szybciej. Warunki techniczne wymagają, żeby rozwiązania przegród zewnętrznych i ich uszczelnienie uniemożliwiały przenikanie wody opadowej do wnętrza budynku, a przy odsłoniętym styku spełnienie tego warunku zależy wyłącznie od jakości taśmy i staranności wykonania. Druga dotyczy ciepła: odsłonięta krawędź ramy to gotowy mostek termiczny. Przepisy wymagają, żeby na wewnętrznej powierzchni przegrody nie występowała kondensacja umożliwiająca rozwój grzybów pleśniowych, a dla pomieszczeń ogrzewanych do około 20 stopni przyjmuje się czynnik temperaturowy fRsi na poziomie co najmniej 0,72. Zimna krawędź ościeża potrafi zejść poniżej tej wartości.

• Ocieplenie zachodzące na ramę. Podstawowe zastępstwo w ścianie dwuwarstwowej. Styropian lub wełna wchodzi na ościeżnicę na kilka centymetrów, przykrywając szczelinę i krawędź profilu. Warunek jest jeden: okno musi być osadzone wystarczająco blisko zewnętrznej krawędzi muru, żeby było na co zajść.
• Sztuczny węgarek z bloczka. W ścianie jednowarstwowej stosuje się doklejane paski z betonu komórkowego, w praktyce o szerokości kilkunastu centymetrów, formujące uskok przed osadzeniem okna.
• Listwy przyokienne z taśmą rozprężną. Profile przyklejane do ramy przed ociepleniem, zakończone siatką i taśmą, które zamykają styk tynku z ramą i przejmują jego pracę.
• Montaż warstwowy na konsolach. W budownictwie energooszczędnym okno wychodzi przed mur, w warstwę izolacji, a funkcję węgarka przejmuje cała otulina. Szczegóły w tekście o ciepłym montażu okien.

Błędy przy węgarku i jak je rozpoznać

Większość usterek w tej strefie wychodzi dopiero zimą, przy pierwszym dłuższym mrozie z wiatrem, i objawia się jako zimna smuga albo wilgoć w narożniku ościeża. Źródło zwykle leży w kilku powtarzalnych błędach.

• Za mały węgarek. Uskok rzędu kilkunastu milimetrów po odjęciu luzu montażowego nie osłania szczeliny. Efekt jest taki sam jak przy montażu w licu, tylko dodatkowo bez miejsca na porządne ocieplenie ościeża.
• Montaż na styk z węgarkiem. Rama dociśnięta do muru bez luzu nie pozwala wprowadzić uszczelnienia. W powstałą szczelinę wnika woda opadowa i zimne powietrze, a przy pracy termicznej profil zaczyna się klinować.
• Kotwy osadzane w samym węgarku. Cienki pasek muru nie jest strefą nośną. Mocowanie w nim osłabia krawędź otworu i wprowadza łącznik wprost w mostek termiczny.
• Skuwanie węgarka przy wymianie okien. Przy nowym oknie o innej głębokości zabudowy kusi, żeby po prostu skuć uskok i powiększyć otwór. Kończy się to utratą osłony szczeliny, koniecznością odtworzenia jej ociepleniem i zwykle poprawkami na całym ościeżu.
• Okno oparte na samej piance. Pianka nie jest elementem nośnym. Bez łączników mechanicznych okno może zostać wypchnięte przy silnym wietrze, a bez klocków podporowych rama zjeżdża, skrzydło przestaje domykać i pęka tynk na ościeżu.
• Brak podparcia progu. Dolna część ościeżnicy przenosi ciężar szyb i skrzydeł. Klocki podporowe muszą leżeć w narożach, przy słupkach i przy szerszych oknach także pośrodku, inaczej próg się ugina.

Dobrze wykonany węgarek widać po tym, że od zewnątrz rama chowa się za murem lub tynkiem na kilkanaście do kilkudziesięciu milimetrów, styk jest zamknięty taśmą albo tynkiem, a nie samym silikonem, i nigdzie nie wystaje pianka. Od dołu ten sam układ domyka parapet z prawidłowo wykonanym okapnikiem, bo nawet najlepiej osłonięta szczelina montażowa nie wytrzyma stałego zalewania wodą z parapetu.

Jak wykończyć i ocieplić samo ościeże po montażu okna, tak żeby w narożniku nie pojawiła się pleśń, wyjaśniamy w tekście o tym, czym są glify okienne i jak je obrobić.

FAQ - węgarek

Jakie wymiary powinien mieć węgarek okienny?

W materiałach branżowych powtarza się przedział od 2 do 5 cm głębokości uskoku, najczęściej z wartością roboczą około 3 cm. Obowiązuje przy tym zasada z instrukcji montażowych: węgarek nie powinien zasłaniać kształtownika ościeżnicy na szerokość większą niż połowa jego szerokości, bo inaczej zabiera światło otworu i utrudnia dostęp do mocowań.

O ile okno powinno zachodzić na węgarek?

W praktyce pomiarowej ustala się, ile ramy ma pozostać widoczne poza węgarkiem, i przyjmuje się przedział rzędu 15 do 40 mm. Wybór zależy od tego, czy planujesz moskitiery i rolety nakładane oraz jak gruba będzie warstwa ocieplenia. To decyzja z etapu pomiaru, bo wpływa bezpośrednio na wymiar zamawianego okna.

Czy węgarek okienny jest konieczny?

Nie jest wymogiem formalnym, ale przepisy wymagają efektu, który węgarek pomaga uzyskać: uszczelnienie przegrody ma uniemożliwiać przenikanie wody opadowej, a na wewnętrznej powierzchni przegrody nie może dochodzić do kondensacji sprzyjającej pleśni. Bez węgarka ten sam efekt trzeba osiągnąć ociepleniem zachodzącym na ramę albo montażem warstwowym.

Jak zmierzyć otwór okienny z węgarkiem?

Mierzy się dwa wymiary: światło między węgarkami od zewnątrz i szerszy otwór od wewnątrz. Szerokość sprawdza się u góry, pośrodku i przy progu, wysokość po lewej, pośrodku i po prawej, a do dalszych ustaleń bierze najmniejszą wartość. Osobno warto zmierzyć głębokość węgarka po obu stronach, bo często się różnią.

Czy można skuć węgarek przy wymianie okien?

Technicznie tak, ale traci się wtedy osłonę szczeliny montażowej i trzeba ją odtworzyć ociepleniem ościeża albo listwami przyokiennymi. Skuwanie osłabia też krawędź otworu i zwykle pociąga za sobą poprawki na całym ościeżu. Częściej opłaca się dobrać okno o głębokości zabudowy pasującej do istniejącego uskoku.

Jaki luz zostawia się między ramą a węgarkiem?

Przy uszczelnieniu pianką i masami elastycznymi podaje się szczelinę rzędu 10 do 25 mm, przy taśmach rozprężnych około 8 do 10 mm. Górna granica to około 40 mm, a przy piankach jednoskładnikowych około 30 mm. Montaż na styk, bez luzu, uniemożliwia uszczelnienie i prowadzi do klinowania się profilu.

Czy w ścianie dwuwarstwowej robi się węgarek?

Zwykle nie w postaci murowanej. Jego rolę przejmuje warstwa ocieplenia zachodząca na ościeżnicę o kilka centymetrów. Warunkiem jest osadzenie okna dostatecznie blisko zewnętrznej krawędzi muru, żeby izolacja miała na co zajść. Jeśli okno stoi za głęboko, ocieplenie nie dochodzi do ramy i powstaje mostek termiczny.
