Skąd wzięły się typowe wymiary okien
Pojęcie okna typowego ma w Polsce konkretne źródło. Norma branżowa BN-85/7153-02 opisała czterdzieści podstawowych typów okien i dwanaście typów drzwi balkonowych, nadając im symbole i przypisując konkretne wymiary. To z niej pochodzi typoszereg, który do dziś funkcjonuje w cennikach i w rozmowach ze sprzedawcami.
Trzeba jednak powiedzieć wprost: ta norma jest dokumentem historycznym i nie obowiązuje jako przepis. Dzisiaj okna produkuje się na wymiar, a określenie okno typowe oznacza po prostu rozmiar, który u danego producenta znajduje się w standardowej ofercie i bywa dostępny od ręki. U różnych producentów te zestawy się różnią.
Wniosek praktyczny: typoszereg to punkt odniesienia, a nie ograniczenie. Jeżeli budujesz dom, projektant dobiera otwory do bryły i doświetlenia, a nie do tabeli z lat osiemdziesiątych. Jeżeli wymieniasz okna w istniejącym budynku z tamtego okresu, tabela bywa bardzo pomocna, bo pozwala szybko rozpoznać, co masz w ścianie.
Typoszereg w tabeli
Powtarzalne szerokości to 565, 865, 1165, 1465 i 1765 mm. Powtarzalne wysokości to 535, 835, 1135, 1435 i 1635 mm. Kombinacje tych wartości tworzą większość typowych okien fasadowych, wszystkie o kształcie prostokąta.
Newsletter JakośćDomu.pl
Dwa razy w miesiącu. Bez ofert.
Jeden konkret o oknach, drzwiach i bramach: co sprawdzić, zanim podpiszesz umowę. Na start dostajesz checklistę 12 pytań do wykonawcy w PDF.
| Symbol | Szerokość × wysokość | Typowe zastosowanie |
|---|---|---|
| O1 | 565 × 535 mm | Małe okno pomocnicze, spiżarnia, kotłownia |
| O5 | 865 × 835 mm | Łazienka, wiatrołap, mały pokój |
| O6 | 1165 × 835 mm | Kuchnia, sypialnia |
| O7 | 1465 × 835 mm | Pokój, okno dwudzielne |
Jeżeli w ofercie widzisz oznaczenie w formacie liczba przez liczbę, pierwsza wartość to zawsze szerokość, druga wysokość. Ta kolejność bywa źródłem kosztownych pomyłek, zwłaszcza przy oknach zbliżonych do kwadratu.
Wymiar okna a wymiar otworu, czyli najdroższa pomyłka
To jest miejsce, w którym najczęściej dochodzi do nieporozumienia. Wymiar okna i wymiar otworu w murze to dwie różne liczby.
Okno musi być mniejsze od otworu, bo między ramą a murem potrzebna jest szczelina montażowa. To w niej mieszczą się warstwy uszczelnienia, pianka i taśmy, a także zapas na nierówności muru i na pracę cieplną profilu. Bez tej szczeliny nie da się wykonać poprawnego ciepłego montażu, a okno zamontowane na wcisk będzie się wypaczać.
Wielkość szczeliny zależy od materiału ramy, wymiarów okna i przyjętej technologii uszczelnienia, dlatego podaje ją producent stolarki albo wykonawca montażu, a nie uniwersalna tabela. Przy ciemnych profilach i dużych przeszkleniach bywa większa niż przy małym białym oknie.
Zasada, która chroni przed katastrofą: jeżeli to wykonawca mierzy, to wykonawca odpowiada za wymiar. Jeżeli podajesz wymiary sam, odpowiedzialność jest twoja. Ustal to na piśmie, zanim okna trafią do produkcji, bo okno wykonane na wymiar nie podlega zwrotowi.

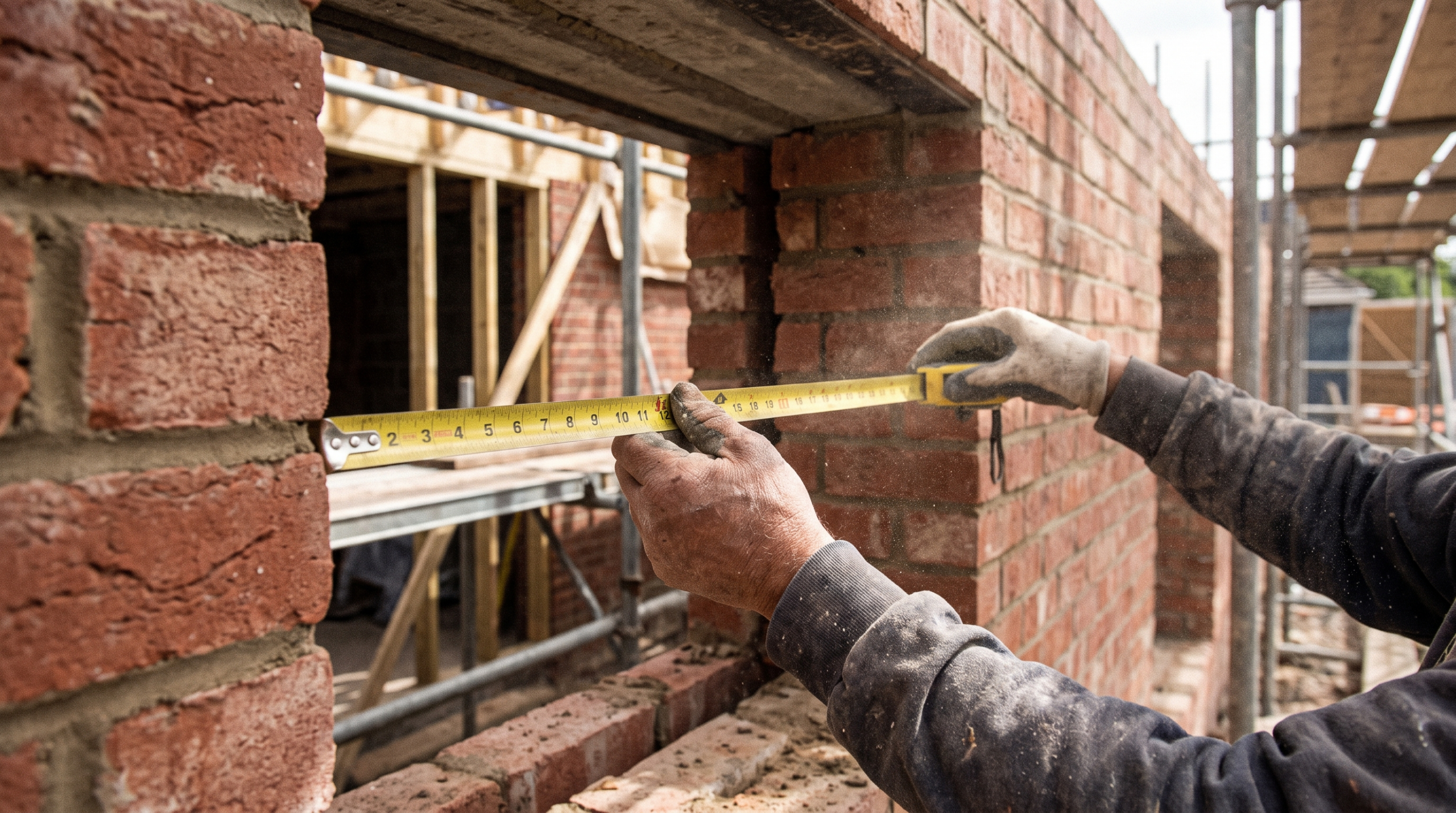

Jak zmierzyć otwór okienny
Pomiar wygląda inaczej w budynku w stanie surowym, a inaczej przy wymianie okien w budynku wykończonym.
W stanie surowym mierzysz otwór w murze. Zmierz szerokość w trzech miejscach: przy nadprożu, w połowie wysokości i przy parapecie. Zmierz wysokość również w trzech miejscach: przy lewym ościeżu, w środku i przy prawym. Do dalszych obliczeń bierzesz zawsze najmniejszy wynik, bo okno musi wejść w najwęższym punkcie.
Sprawdź też przekątne. Jeżeli różnią się o więcej niż kilka milimetrów, otwór nie jest prostokątny i trzeba to zgłosić przed zamówieniem, a nie w dniu montażu.
Przy wymianie okien masz dwie drogi. Albo demontujesz stare okno i mierzysz goły otwór, albo mierzysz ramę istniejącego okna i doliczasz to, co jest zakryte przez tynk i obróbki. Druga metoda jest obarczona ryzykiem, bo nie widzisz, co znajduje się pod wykończeniem. Dlatego przy wymianie pomiar powinien wykonać wykonawca, najlepiej z odkrywką w jednym oknie.
Pamiętaj też o parapetach. Wysokość otworu liczona od poziomu, na którym stanie okno, bywa inna niż wysokość widoczna z zewnątrz, bo pod oknem może znajdować się profil podparapetowy albo warstwa docieplenia.
Wymiary okien w blokach: wielka płyta i kamienice
Osobny rozdział to wymiana okien w budownictwie wielorodzinnym, gdzie typoszereg naprawdę żyje do dziś. W blokach z wielkiej płyty otwory okienne powtarzają się seriami w całych osiedlach, więc lokalni producenci znają je na pamięć i mają zoptymalizowane konstrukcje pod konkretne systemy budownictwa. Wymiana bywa przez to szybsza i tańsza niż w domu jednorodzinnym o nietypowych otworach.
Trzy rzeczy odróżniają wymianę w bloku od domu. Po pierwsze, zewnętrzny wygląd okien podlega zwykle ustaleniom wspólnoty lub spółdzielni: podziały, kolor od zewnątrz i linia szprosów muszą trzymać się elewacji, nawet jeżeli od środka masz dowolność. Po drugie, parapety zewnętrzne i obróbki bywają elementem elewacji, którego nie wolno zmieniać na własną rękę. Po trzecie, w budynkach starszych zdarzają się otwory dalekie od prostokąta, efekt dekad osiadania, i tam pomiar wykonawcy z odkrywką jest jeszcze ważniejszy niż zwykle.
W kamienicach dochodzi wątek konserwatorski: wysokie, dzielone okna skrzynkowe mają często określone proporcje kwater, które nowe okno musi powtórzyć. Wymiar otworu to wtedy dopiero początek rozmowy, a projekt podziałów bywa ważniejszy od samych milimetrów.
Praktyczny skrót dla kupujących mieszkanie z rynku wtórnego: jeżeli w ogłoszeniu stoi okna po wymianie, zapytaj kiedy i na jaki profil, a przy oglądaniu zmierz jedno okno. Wymiar zgodny z typoszeregiem i profil z epoki wymiany mówią dużo o tym, czy poprzedni właściciel wymieniał z sensem, czy najtaniej jak się dało.
Drzwi balkonowe i tarasowe
Drzwi balkonowe w typoszeregu mają własną grupę i własne symbole. W praktyce najważniejsza różnica dotyczy nie szerokości, tylko wysokości i progu.
Przy drzwiach tarasowych, zwłaszcza przesuwnych, wymiar otworu przestaje być prostą sprawą, bo wchodzą w grę: wysokość progu względem tarasu, konstrukcja podparcia dolnej ramy i sposób odwodnienia. Duże przeszklenie waży swoje i nie każde nadproże jest na nie przygotowane.
Jeżeli planujesz drzwi tarasowe w miejscu, gdzie w projekcie było zwykłe okno, zapytaj konstruktora, a nie sprzedawcę okien. Zmiana szerokości otworu w ścianie nośnej to ingerencja w konstrukcję.
Wymiary okien w projekcie domu: co wolno zmienić
W projekcie gotowym wymiary okien są wynikiem trzech obliczeń naraz: doświetlenia pomieszczeń, bilansu energetycznego i konstrukcji ścian. Zmiana wymiaru okna na etapie adaptacji projektu jest możliwa, ale każda z tych trzech rzeczy reaguje inaczej.
Doświetlenie. Przepisy techniczno-budowlane wymagają w pomieszczeniach przeznaczonych na pobyt ludzi odpowiedniej proporcji powierzchni okien do powierzchni podłogi, przyjmuje się stosunek powierzchni szklenia do podłogi co najmniej 1 do 8. Zmniejszając okna, łatwo zejść poniżej wymogu, co adaptujący projektant ma obowiązek wychwycić.
Energia. Okna przegrywają termicznie ze ścianą, więc powiększanie przeszkleń pogarsza bilans, zwłaszcza od północy. Projekt charakterystyki energetycznej trzeba wtedy przeliczyć. Działa to też w drugą stronę: duże przeszklenie od południa zimą zyskuje, ale latem wymaga osłon, o których piszemy w tekście o roletach zewnętrznych.
Konstrukcja. Szersze okno to dłuższe nadproże i inne przekazanie obciążeń. To zmiana konstrukcyjna wymagająca projektanta, nie życzenie do wykonawcy.
Parter, piętro, poddasze: wysokość parapetu też jest wymiarem
Mówiąc o wymiarach okien, łatwo zapomnieć o trzecim wymiarze: wysokości montażu, czyli poziomie parapetu. Standardowo parapet wewnętrzny projektuje się około 85 do 90 cm nad podłogą, co wynika z wysokości blatów i mebli. Od tej normy odchodzi się świadomie w kilku miejscach.
W salonie z wyjściem na taras naturalne są przeszklenia od podłogi. W kuchni nad blatem parapet ląduje wyżej, około 110 cm, żeby okno nie kolidowało z baterią. W łazience okno podnosi się dla prywatności. Na poddaszu wymiar i położenie okna połaciowego rządzi się osobnymi zasadami, bo liczy się kąt dachu i linia wzroku z pozycji siedzącej i stojącej.
Jest też przepisowy drobiazg, o którym przypomina się zwykle za późno: okna z niskim parapetem lub sięgające podłogi na piętrach wymagają zabezpieczenia przed wypadnięciem, czyli balustrady wewnętrznej lub zewnętrznej, szklanej przegrody albo szyby o odpowiedniej klasie bezpieczeństwa w dolnej strefie. To trzeba mieć w projekcie okna, nie w poprawkach po odbiorze.
Okno na wymiar: kiedy niestandard jest bezpłatny
W potocznym przekonaniu okno nietypowe oznacza dopłatę. W praktyce współczesna linia produkcyjna tnie profile na dowolny wymiar w tej samej cenie za metr, więc okno 1234 na 1456 mm nie jest droższe od 1165 na 1435 mm o porównywalnej powierzchni. Dopłaty zaczynają się gdzie indziej: przy przekroczeniu granic technologicznych.
Granice, które realnie podnoszą cenę lub wymagają zmiany konstrukcji, to: skrzydła powyżej limitów okuć standardowych, o czym piszemy przy okuciach okiennych, pakiety szybowe powyżej wymiarów bezpiecznych dla danej grubości szkła, kolory ciemne na dużych elementach oraz kształty łukowe i trójkątne, które wymagają gięcia lub cięcia po skosie. Wewnątrz tych granic wymiar jest po prostu liczbą w zamówieniu.
Z tego płynie praktyczna rada dla remontujących: nie dopasowuj otworu do tabeli wymiarów typowych. Taniej i lepiej zamówić okno idealnie pod istniejący otwór, niż przemurowywać ościeża pod wymiar katalogowy, który był standardem czterdzieści lat temu.
Czy okno typowe jest tańsze
Nie zawsze i to zaskakuje wiele osób. Współczesna produkcja okien jest w dużym stopniu wykonywana na wymiar, więc cena zależy przede wszystkim od powierzchni, liczby skrzydeł, sposobu otwierania, pakietu szybowego, okuć i koloru, a nie od tego, czy wymiar znajduje się w tabeli.
Typowy wymiar bywa tańszy wtedy, gdy producent ma taki model w magazynie jako gotowy towar. Wtedy oszczędzasz nie na materiale, tylko na czasie realizacji. Warto o to zapytać wprost: czy ten wymiar jest u was dostępny od ręki, czy idzie do produkcji.
Znacznie większy wpływ na cenę ma coś innego: okno o powierzchni większej niż standardowa dla danego systemu może wymagać mocniejszego wzmocnienia, cięższych okuć albo grubszej szyby. Skok ceny następuje właśnie na takich progach, a nie przy odejściu od tabeli o pięć centymetrów.
Słowniczek wymiarowy do rozmowy z producentem
Kilka pojęć, które w zamówieniach znaczą konkretne rzeczy. Wymiar zewnętrzny ramy to szerokość i wysokość całego okna, ten podajesz przy zamawianiu. Światło przejścia lub światło otworu to prześwit po otwarciu, istotny przy oknach ewakuacyjnych i wyłazach. Wymiar produkcyjny bywa u części producentów mniejszy od nominalnego o stałą wartość, o co warto dopytać, porównując oferty, bo dwa okna nominalnie równe mogą różnić się realnie o centymetr. Poszerzenia i łączniki to profile dostawiane do ramy, którymi kompensuje się różnice między oknem a otworem oraz łączy okna w zestawy, a ich wymiar wlicza się do całości. Kiedy oferta podaje wymiar zestawu, sprawdź, czy zawiera poszerzenia, bo bez nich okno na budowie okaże się za małe dokładnie o ich szerokość.
Ostatni element układanki to kierunek otwierania i podział skrzydeł, które opisuje się zawsze patrząc na okno od wewnątrz. Lewe i prawe skrzydło, słupek stały czy ruchomy, które skrzydło uchylno-rozwierane: te decyzje wpływają na wygodę codziennego użytkowania mocniej niż kilka centymetrów wymiaru, a w zamówieniu zajmują jedną linijkę. Rysunek podziału z zaznaczonym kierunkiem otwierania dołączony do zamówienia rozstrzyga wszystkie wątpliwości lepiej niż najdłuższy opis.
Pięć błędów przy wymiarowaniu
- Zamiana szerokości z wysokością. Przy oknach zbliżonych do kwadratu pomyłka bywa niewidoczna do momentu montażu.
- Jeden pomiar zamiast trzech. Otwór rzadko jest idealnie prostokątny, a liczy się najmniejszy wymiar.
- Podanie wymiaru okna zamiast wymiaru otworu albo odwrotnie, bez zaznaczenia, o który chodzi.
- Pominięcie docieplenia. Jeżeli ściana ma zostać ocieplona, a okno ma być montowane w warstwie ocieplenia, zmienia się nie wymiar, ale cała geometria osadzenia.
- Zamówienie bez protokołu pomiaru. Bez dokumentu nie ma jak ustalić, kto się pomylił.
Wymiarom drzwi balkonowych, światłu przejścia i progom przyglądamy się osobno w przewodniku o drzwiach balkonowych.
FAQ - najczęstsze pytania
Jakie są najpopularniejsze wymiary okien?
Najczęściej powtarzają się szerokości 865, 1165 i 1465 mm oraz wysokości 835, 1135 i 1435 mm. To one tworzą większość okien spotykanych w domach jednorodzinnych i w budownictwie wielorodzinnym z lat osiemdziesiątych i dziewięćdziesiątych.
Czy okno musi mieć wymiar z typoszeregu?
Nie. Okna produkuje się na wymiar. Typoszereg jest wygodnym punktem odniesienia, zwłaszcza przy wymianie stolarki w starszych budynkach.
O ile okno powinno być mniejsze od otworu?
Nie ma jednej uniwersalnej wartości. Szczelinę montażową określa producent stolarki i technologia uszczelnienia, a jej wielkość zależy między innymi od materiału ramy, wymiaru okna i koloru profilu.
Kto powinien wykonać pomiar?
Najbezpieczniej wykonawca montażu, ponieważ wtedy on odpowiada za zgodność wymiaru. Jeżeli mierzysz samodzielnie, odpowiedzialność za błąd spoczywa na tobie, a okna wykonane na wymiar nie podlegają zwrotowi.
Czy wymiana okna na większe wymaga zgody?
Powiększenie otworu w ścianie nośnej to ingerencja w konstrukcję budynku i wymaga oceny przez uprawnioną osobę. W budynkach wielorodzinnych dodatkowo obowiązują ustalenia wspólnoty lub spółdzielni oraz przepisy dotyczące zmiany wyglądu elewacji.
