Listwa przyszybowa: budowa, demontaż i klocowanie szyby

Listwa przyszybowa to wąski profil, który trzyma szybę w skrzydle. Wygląda na drobiazg wykończeniowy, a w rzeczywistości od niej i od tego, co pod nią siedzi, zależy, czy skrzydło nie opadnie i czy szyba nie pęknie. To także element, który trzeba zdjąć przy każdej wymianie szyby. Poniżej: jak jest zbudowana, jak ją bezpiecznie wyjąć i dlaczego strona, po której się znajduje, ma znaczenie dla bezpieczeństwa.

Co to jest listwa przyszybowa i co trzyma

W oknie PCV i aluminiowym szyba nie jest wklejona w skrzydło na stałe. Leży w rowku profilu, oparta na podkładkach, a od strony pomieszczenia dociska ją listwa przyszybowa - profil zatrzaskiwany w rowku skrzydła, z uszczelką stykającą się z taflą.

Ten układ ma trzy zadania naraz:

• Utrzymuje szybę w skrzydle - bez listwy pakiet szybowy po prostu wypadłby do środka.
• Dociska uszczelkę przyszybową, która uszczelnia styk szkła z profilem i chroni krawędź pakietu przed wodą.
• Zakrywa przestrzeń montażową z podkładkami i pozwala na późniejszy demontaż bez niszczenia okna.

Listwę wykonuje się z tego samego materiału co profil i w tym samym kolorze - przy oknach w okleinie drewnopodobnej i przy antracycie jest okleinowana tak samo jak reszta skrzydła.

Klocowanie szyby: to, czego nie widać, a co decyduje

Pod listwą, między krawędzią szyby a profilem, siedzą klocki podporowe - niewielkie elementy z tworzywa, które przenoszą ciężar pakietu na konstrukcję skrzydła i ustawiają go w odpowiedniej pozycji.

Ich rozmieszczenie nie jest przypadkowe. W skrzydle rozwiernym klocki układa się tak, aby ciężar szyby usztywniał ramę i przeciwdziałał jej opadaniu. Prawidłowo zaklocowana szyba pracuje jak element nośny skrzydła. Źle zaklocowana - nie robi nic albo pracuje przeciwko konstrukcji.

Praktyczna zasada: przed wyjęciem szyby sfotografuj układ klocków. To dziesięć sekund, a przy montażu z powrotem oszczędza zgadywanie.

Od której strony jest listwa - i dlaczego to ważne

W prawidłowo wykonanym oknie listwy przyszybowe znajdują się od strony pomieszczenia. Powód jest oczywisty, gdy się nad nim zastanowić: listwa jest elementem demontowalnym, a jej wyjęcie daje dostęp do szyby.

Okno szklone od zewnątrz - czyli takie, w którym listwy są dostępne z ulicy - to realna słabość. Bez dodatkowych zabezpieczeń pozwala wyjąć taflę bez hałasu i bez śladów wyważania. Z tego powodu w oknach o podwyższonej odporności na włamanie stosuje się szklenie wewnętrzne albo listwy zabezpieczone mechanicznie. Klasy odporności i to, co je tworzy, rozkładamy przy oknach antywłamaniowych.

Jak to sprawdzić u siebie: stań przed oknem od zewnątrz i zobacz, czy widzisz linię podziału profilu wokół szyby. Jeżeli tak i da się w nią wsunąć paznokieć - okno jest szklone od zewnątrz. Przy oknach na parterze i przy oknach dostępnych z tarasu warto to sprawdzić.

Wyjątkiem bywają duże konstrukcje stałe, w których szklenie od zewnątrz wynika z technologii montażu. Wtedy zabezpieczenie realizuje się inaczej - sam mechanizm opisujemy przy oknie fix.

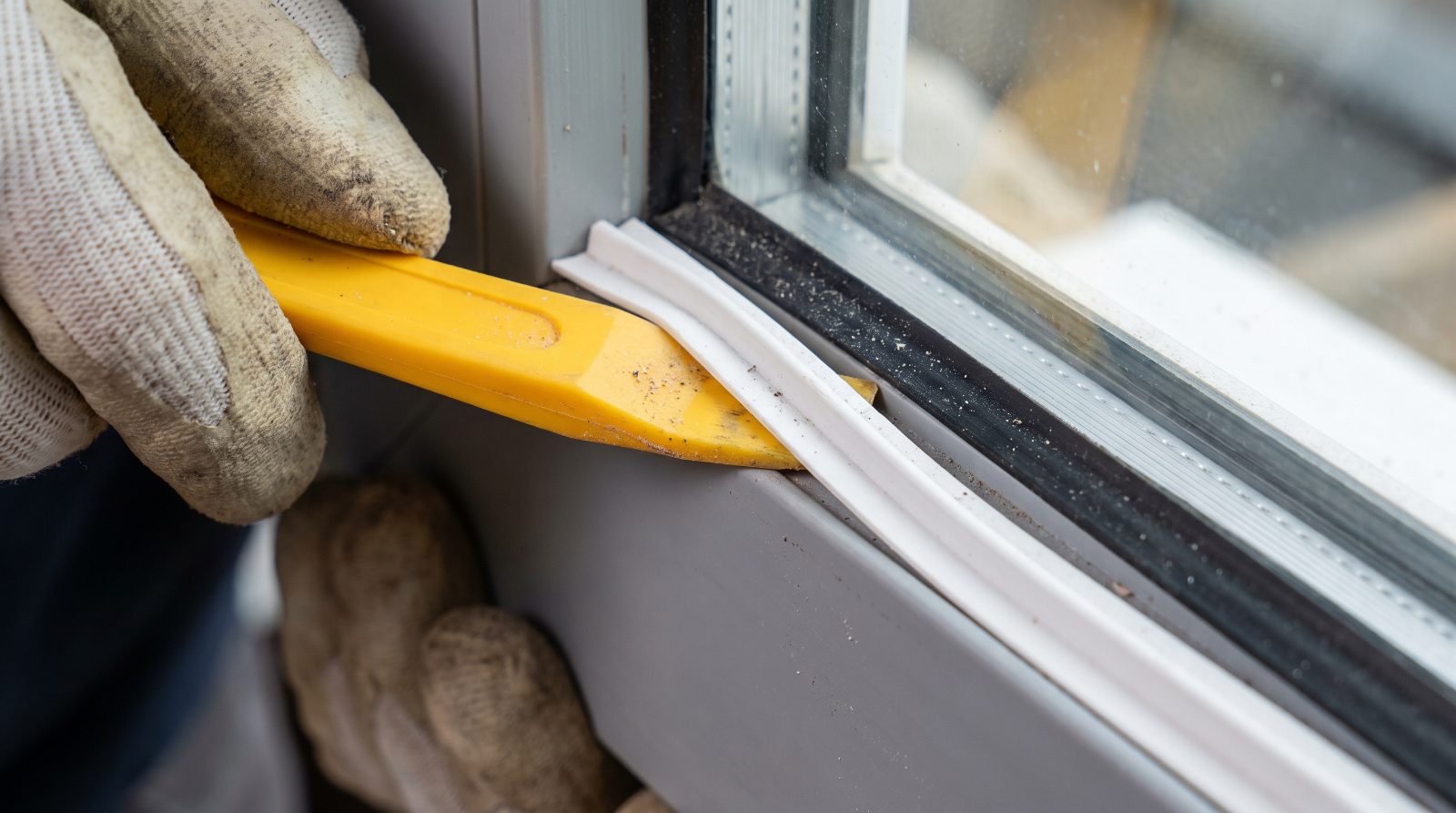

Jak wyjąć listwę przyszybową bez uszkodzenia

Listwa jest zatrzaskiwana w rowku i wyjmuje się ją przez podważenie. Brzmi prosto i takie jest, pod warunkiem że użyjesz właściwego narzędzia i zaczniesz we właściwym miejscu.

1. Weź narzędzie z tworzywa, nie z metalu. Do tego służy szpachelka szklarska albo płaski skrobak z twardego plastiku. Śrubokręt i nóż zostawiają na profilu ślady, których nie da się usunąć, a przy zsunięciu się z listwy potrafią zarysować szybę.

2. Zacznij od środka najdłuższego boku. Nie od narożnika - tam listwa jest docięta pod kątem i podważanie kończy się ukruszeniem końcówki. Wsuń narzędzie w szczelinę między listwą a skrzydłem i delikatnie podważ.

3. Prowadź podważanie wzdłuż listwy. Gdy środek odskoczy, przesuwaj narzędzie ku narożnikom. Listwa wychodzi całą długością.

4. Zdejmij listwy w kolejności: najpierw dłuższe, potem krótsze. Krótsze bywają zaklinowane między dłuższymi.

5. Oznacz, która listwa skąd pochodzi. Są docięte na wymiar i pod kąt konkretnego boku. Zamienione miejscami nie wejdą albo zostawią szczelinę w narożniku. Wystarczy naklejka z literą albo ułożenie ich na podłodze w takim układzie, w jakim były w oknie.

Typowe problemy z listwami

Listwa odstaje albo wypada. Najczęściej dlatego, że rowek został rozepchnięty przy poprzednim demontażu metalowym narzędziem albo listwa jest z innego profilu. Rozwiązaniem jest wymiana listwy na nową, dociętą do tego systemu - nie doklejanie.

Szczelina w narożniku. Powstaje, gdy listwa została docięta zbyt krótko albo pod złym kątem, a także wtedy, gdy zamieniono listwy miejscami. Wygląda jak drobiazg, ale przez tę szczelinę wchodzi kurz i wilgoć do przestrzeni przyszybowej.

Odbarwienie listwy względem skrzydła. Przy oknach kolorowych bywa, że listwa wymieniona po latach ma inny odcień okleiny. Zamawiając pojedynczy element, podaj system profilowy i nazwę koloru - dopasowanie „na oko” rzadko wychodzi.

Zażółcenie białych listew od strony południowej. To normalne starzenie się tworzywa, mocniejsze na elewacjach nasłonecznionych. Nie da się tego cofnąć czyszczeniem.

Skrzypienie i klekotanie przy wietrze. Zwykle oznacza, że listwa nie siedzi na całej długości albo że uszczelka przyszybowa się skurczyła. Sposób postępowania przy uszczelkach opisujemy w tekście o uszczelkach do okien.

Kiedy oddać to serwisowi

Zdjęcie listwy, żeby wymienić uszczelkę przyszybową, to zadanie w zasięgu właściciela. Są jednak sytuacje, w których warto zadzwonić.

• Okno jest na gwarancji. Ingerencja w szklenie bywa podstawą do jej zakwestionowania - zapytaj producenta, zanim cokolwiek podważysz.
• Trzeba wyjąć całą szybę. Pakiet trzyszybowy w dużym skrzydle waży kilkadziesiąt kilogramów, a jego wyjęcie i osadzenie wymaga przyssawek i drugiej osoby. To także moment, w którym odtwarza się klocowanie.
• Szyba jest pęknięta. Demontaż listwy przy naprężonej, pękniętej tafli grozi jej rozpadnięciem. Postępowanie opisujemy przy pękniętej szybie w oknie.
• Okno jest wysoko albo skrzydło jest bardzo duże. Praca na wysokości z ciężką taflą to nie jest zadanie na drabinę.

Rodzaje listew i czym się różnią

Listwy przyszybowe różnią się dwiema rzeczami: kształtem widocznej powierzchni oraz wysokością, dobraną do grubości pakietu szybowego.

Kształt. Producenci systemów oferują zwykle kilka wariantów w obrębie jednego profilu: prostą o ostrej krawędzi, zaokrągloną o łagodnym przejściu oraz skośną. To wybór wyłącznie estetyczny, ale ma znaczenie dla charakteru okna - prosta pasuje do brył nowoczesnych, zaokrąglona do klasycznych. W jednym budynku wszystkie okna powinny mieć ten sam wariant.

Wysokość. To parametr techniczny. Listwa musi odpowiadać grubości pakietu: inna jest przy szybie dwuszybowej, inna przy trzyszybowej. Dlatego przy wymianie pakietu na grubszy w tym samym skrzydle trzeba wymienić także listwy - a często okazuje się, że rowek profilu w ogóle nie przyjmie grubszej szyby.

Wykończenie. Przy oknach białych listwa jest po prostu biała. Przy kolorowych - okleinowana albo lakierowana w tym samym odcieniu co skrzydło, z tej samej partii co reszta okna. To argument, żeby zamawiać zapasowe listwy razem z oknami, a nie po latach.

Listwy w oknach aluminiowych. Wykonane z aluminium, mocowane przez zatrzask w rowku, z osobną uszczelką. Zasada demontażu jest taka sama, ale profil jest sztywniejszy i mniej wybaczający przy podważaniu.

Uszczelka przyszybowa: co dociska szybę i dlaczego z czasem twardnieje

Listwa nie dotyka szkła bezpośrednio. Między nią a taflą siedzi uszczelka przyszybowa, a jej odpowiednik jest po drugiej stronie pakietu, na nieruchomej przyldze wrębu. To ta para elastycznych profili przenosi docisk, odcina wrąb szybowy od wody i powietrza i pozwala szybie pracować, gdy skrzydło zmienia wymiar razem z temperaturą. Instrukcje szklenia stawiają tu konkretny warunek: siła docisku uszczelki gumowej nie powinna przekraczać 10 N/cm. Za mocna uszczelka nie uszczelnia lepiej, tylko napina krawędź tafli.

Z czego się je robi

• EPDM. Kauczuk etylenowo-propylenowo-dienowy, najczęstszy materiał uszczelek okiennych. Twardość mieści się zwykle w przedziale 40-90 Shore A, a producenci podają zakresy pracy różniące się w szczegółach: od minus 40 do minus 50 stopni na dolnym końcu i od 100 do 120 stopni na górnym. Odporny na ozon, wodę i promieniowanie słoneczne.
• TPE i TPE-V. Elastomery termoplastyczne o właściwościach zbliżonych do EPDM. Wariant TPE-V jest usieciowany w stopniu porównywalnym z wulkanizowanym EPDM, przez co lepiej znosi UV i wyższe temperatury. Największa przewaga jest produkcyjna: TPE daje się zgrzewać w narożnikach razem z profilem.
• PCV miękkie. Tańsze i łatwiejsze w produkcji, też zgrzewalne, ale mało odporne termicznie i o niskiej sprężystości. Spotykane w tańszej stolarce i w starszych konstrukcjach.
• Silikon. Pracuje w zakresie od minus 60 do 200 stopni, ale ma niską wytrzymałość mechaniczną i nie nadaje się do uszczelnień elementów ruchomych. W oknach pojawia się raczej jako masa niż jako profil.

Wciskana czy koekstrudowana

Uszczelka wciskana to osobny profil wciągany w rowek kształtownika. Można ją wyjąć palcami i wymienić, a w oknach PCV bywa fabrycznie pokryta cienką warstwą silikonu, która ułatwia montaż i spowalnia starzenie. Uszczelka koekstrudowana powstaje razem z profilem, w tym samym procesie wytłaczania, i jest z nim trwale połączona. To rozwiązanie pozwala zgrzewać narożniki okna bez przerwy w uszczelnieniu, ale odbiera możliwość prostej wymiany, bo uszkodzoną koekstrudowaną uszczelkę wymienia się razem z elementem albo nakleja w jej miejsce uszczelkę zastępczą.

Stwardniała uszczelka przestaje wracać do kształtu po odkształceniu. Skutek widać na trzech parametrach naraz: spada wodoszczelność, rośnie przepuszczalność powietrza i pogarsza się izolacyjność akustyczna. Do wrębu zaczyna dostawać się woda, której ten wrąb nie jest w stanie odprowadzić w takiej ilości, a przy zmianach temperatury pojawia się skrzypienie i gwizd. Jeśli chcesz porównać to z uszczelkami przylgowymi, po których leci większość reklamacji na przewiewanie, zajrzyj do wpisu o uszczelkach do okien.

Kształty listew przyszybowych i jak dobrać listwę na wymianę

Listwy przyszybowe różnią się dwiema rzeczami naraz: kształtem widocznej powierzchni i wysokością, która musi odpowiadać grubości pakietu szybowego. Kształt jest sprawą wzorniczą i praktyczną, wysokość jest sprawą wyłącznie techniczną i to na niej najczęściej wykłada się samodzielny zakup.

Wysokość listwy zależy od pakietu, nie od upodobań

Producenci profili prowadzą osobny indeks listwy na każdą grubość szyby. W systemie Salamander bluEvolution 82 listwy zaokrąglone są katalogowane dla pakietów 24, 28, 32, 40, 44 i 48 mm, a listwy proste dodatkowo dla 36 i 52 mm. To znaczy, że listwa prosta z okna z pakietem dwuszybowym 24 mm nie usiądzie w skrzydle z pakietem trzyszybowym 44 mm, choć na oko wygląda podobnie. Jeśli nie wiesz, jaki masz pakiet, sprawdź to najpierw w opisie pakietów szybowych.

Jak zmierzyć to, co masz

1. Ustal system profilowy. Nazwa bywa wytłoczona na wewnętrznej stronie listwy albo na ramce dystansowej szyby; jeśli nie, zostaje dokumentacja okna lub producent.
2. Zmierz grubość pakietu szybowego, czyli wymiar od zewnętrznej do wewnętrznej tafli wraz z przestrzeniami.
3. Zmierz szerokość widocznej płaszczyzny listwy, przykładając miarkę prostopadle do szyby, pod kątem 90 stopni. Ta wartość decyduje, czy zmieści się tam mocowanie rolety albo żaluzji: przy plisach wystarcza około 0,5 cm płaskiej powierzchni, przy roletach w kasetach i żaluzjach aluminiowych potrzeba 1,2-1,5 cm.
4. Zmierz długości wszystkich czterech boków osobno. W oknie po naprawie potrafią się różnić o kilka milimetrów.

Wymiana listwy przyszybowej krok po kroku

Wymiana listwy przyszybowej dzieli się na dwa scenariusze. Pierwszy: listwa jest pęknięta, wygięta albo pożółkła, a szyba, uszczelka i klocki są w porządku. Wtedy wystarczy sama listwa. Drugi: przy okazji demontażu widać stwardniałą uszczelkę, przesunięte klocki albo wodę w wrębie. Wtedy naprawa obejmuje komplet, bo nowa listwa dociśnie starą uszczelkę dokładnie tak samo źle jak poprzednia.

1. Zdejmij starą listwę, zaczynając od najdłuższego boku, i oznacz ją, żeby wiedzieć, skąd pochodzi. Narzędzie z tworzywa, nigdy śrubokręt.
2. Oczyść wrąb: resztki silikonu, akrylu i starego uszczelnienia, a w oknach drewnianych również zszywki i sztyfty.
3. Obejrzyj klocki podporowe i dystansowe. Ich zadaniem jest utrzymać szybę i jednocześnie nie zablokować przepływu wody w kanałach odwadniających wrębu.
4. Oceń uszczelkę. Jeśli jest twarda, spłaszczona albo popękana, wymieniasz ją razem z listwą; wciskaną wciągasz w rowek bez rozciągania, z niewielkim nadmiarem w narożnikach.
5. Dotnij nową listwę. Narożniki tnie się na ukos, pod kątem 45 stopni, w skrzynce uciosowej lub na ukośnicy, brzeszczotem o drobnym zębie. Tnij z niewielkim zapasem i skracaj po przymiarce, bo listwa za krótka zostawia szczelinę, której niczym się nie zamaskuje.
6. Wepnij listwę, zaczynając od środka boku i idąc w stronę narożników. W oknach PCV i aluminiowych zatrzask wchodzi w rowek profilu ze słyszalnym kliknięciem, w oknach drewnianych listwę mocuje się sztyftami lub wkrętami.
7. Sprawdź narożniki pod światło. Równe, zwarte styki są jednym z prostszych sposobów oceny jakości montażu w ogóle.

Czego nie widać pod listwą: luzy, głębokość osadzenia i odwodnienie wrębu

Listwa zamyka przestrzeń, która ma własne reguły wymiarowe. Instrukcje szklenia przypisują minimalny luz na obrzeżu szyby do jej powierzchni: dla tafli do 2 m kwadratowych to 3 mm, od 2 do 6 m kwadratowych 4 mm, powyżej 6 m kwadratowych 5 mm. Luz boczny przy uszczelnieniu profilowaną uszczelką gumową wynosi 3 mm, przy uszczelnianiu masą 4 mm. Minimalna wysokość wrębu, czyli głębokość, na jaką szyba wchodzi pod listwę, dla szyb zespolonych zaczyna się od 18 mm i rośnie do 25 mm przy taflach powyżej 6 m kwadratowych.

Te milimetry nie są ozdobą. Szyba zespolona pracuje: rozszerza się, ugina pod wiatrem i przenosi ciężar własny na klocki. Jeśli luz zniknie, bo listwa dociśnie szybę zbyt mocno albo klocek osiądzie nie tam, gdzie powinien, naprężenie skupia się na krawędzi tafli i stamtąd zaczyna się pęknięcie.

Wrąb musi oddychać i odprowadzać wodę

Pod listwą przewidziane są otwory odwadniające prowadzące wodę na zewnątrz ramy: przy uszczelnieniu masą okrągłe o średnicy 8 mm, przy uszczelkach gumowych podłużne o wymiarach 35×5 mm, rozmieszczone nie rzadziej niż co 80 cm. Do tego dochodzą otwory dekompresyjne w górnej części ramy, minimum dwa, o średnicy co najmniej 5 mm, których zadaniem jest wymiana powietrza i odprowadzenie pary wodnej z wrębu.

FAQ - listwa przyszybowa

Czy listwy przyszybowe są znormalizowane?

Nie. Każdy system profilowy ma własny kształt stopki wchodzącej w rowek i własną geometrię. Listwa z innego systemu nie wejdzie albo nie będzie trzymać. Zamawiając, podaj nazwę systemu - najczęściej jest wybita na profilu w miejscu widocznym po otwarciu skrzydła.

Czym różni się listwa prosta od zaokrąglonej?

Wyłącznie kształtem widocznej powierzchni: prosta daje ostrą, techniczną linię, zaokrąglona łagodniejszą. Funkcjonalnie są równoważne, ale w jednym oknie muszą być jednakowe - mieszanie widać od razu.

Czy da się wymienić samą listwę bez wyjmowania szyby?

Tak, i to jest typowa naprawa: zdejmujesz uszkodzoną listwę i wciskasz nową o tej samej długości i kącie. Szyba przez cały czas leży na klockach.

Co zrobić, gdy listwa nie chce odejść?

Sprawdź, czy zaczynasz od środka boku, a nie od narożnika, i czy narzędzie faktycznie weszło w szczelinę, a nie opiera się o uszczelkę. Przy oknach kilkunastoletnich listwy bywają zapieczone kurzem - pomaga cierpliwość, a nie siła.

Czy pod listwą powinna być uszczelka?

Tak, uszczelka przyszybowa występuje po obu stronach szyby: od strony listwy i od strony profilu. Jeżeli po demontażu okazuje się, że jej nie ma albo jest wykruszona, to jest moment na wymianę.

Czy listwy przyszybowe są w oknach drewnianych?

Tak, tam pełnią tę samą funkcję, ale są zwykle przybijane sztyftami albo przykręcane, a nie zatrzaskiwane. Demontaż wymaga wtedy innych narzędzi i większej ostrożności, bo drewno łatwo rozłupać.
