Ramka dystansowa to element rozdzielający szyby w pakiecie zespolonym. Wersja aluminiowa przewodzi ciepło i tworzy mostek termiczny po obwodzie szyby - dlatego para skrapla się najpierw przy krawędzi, a nie na środku tafli. Ciepła ramka rozwiązuje ten problem i jest jednym z tych ulepszeń, których nie widać, a które realnie zmieniają zachowanie okna.
Co to jest ramka dystansowa

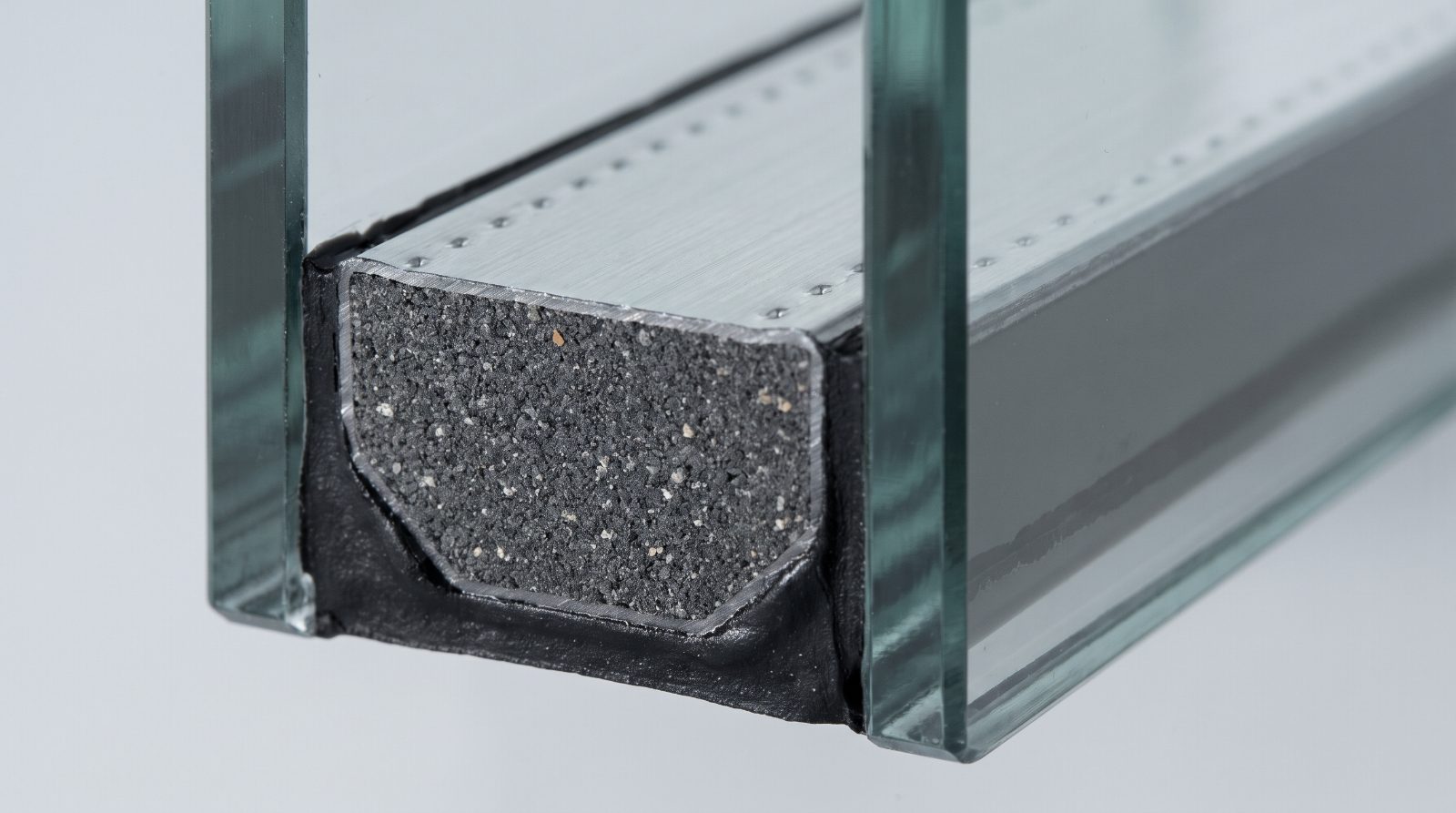

Szyba zespolona to dwie albo trzy tafle rozdzielone przestrzeniami wypełnionymi gazem. Żeby te tafle utrzymać w stałej odległości i szczelnie zamknąć przestrzeń między nimi, na obwodzie umieszcza się ramkę dystansową - profilowany element sklejony z taflami masą uszczelniającą.
Ramka pełni trzy funkcje naraz: trzyma odstęp, zamyka pakiet i zawiera środek osuszający (sitko molekularne), który pochłania resztki wilgoci z wnętrza szyby. To dlatego nowa szyba zespolona nie paruje od środka - dopóki uszczelnienie jest szczelne. Gdy przestaje być, pojawia się mgła między szybami, o czym piszemy przy zaparowanych oknach.
Zimna ramka a ciepła ramka
| Ramka aluminiowa („zimna”) | Ciepła ramka | |
|---|---|---|
| Materiał | aluminium | stal nierdzewna, tworzywo lub kompozyt |
| Przewodzenie ciepła | wysokie | wyraźnie niższe |
| Temperatura przy krawędzi szyby zimą | niższa | wyższa |
| Ryzyko skraplania przy krawędzi | większe | mniejsze |
| Wpływ na parametr całego okna | pogarsza | poprawia |
| Widoczna różnica | srebrny pasek między szybami | zwykle ciemny, mniej rzucający się w oczy |
Mechanizm jest prosty. Aluminium przewodzi ciepło bardzo dobrze, więc ramka aluminiowa działa jak metalowy mostek łączący zimną szybę zewnętrzną z ciepłą wewnętrzną. Efekt: krawędź szyby od strony pomieszczenia jest wyraźnie chłodniejsza niż jej środek. A ponieważ para wodna skrapla się na najchłodniejszej powierzchni, to właśnie tam pojawia się rosa - w wąskim pasku przy ramie, najczęściej w dolnych narożnikach.
Newsletter JakośćDomu.pl
Dwa razy w miesiącu. Bez ofert.
Jeden konkret o oknach, drzwiach i bramach: co sprawdzić, zanim podpiszesz umowę. Na start dostajesz checklistę 12 pytań do wykonawcy w PDF.
Ciepła ramka wykonana z materiału o niższym przewodzeniu przerywa ten mostek. Krawędź szyby jest cieplejsza, więc do skroplenia potrzeba wyższej wilgotności powietrza.
Co to zmienia w praktyce
Mniej skraplania przy krawędzi. Najbardziej odczuwalna korzyść, szczególnie w sypialniach i kuchniach, gdzie wilgotność bywa wyższa. Nie eliminuje problemu całkowicie - jeżeli w pomieszczeniu jest za wilgotno, para znajdzie inne chłodne miejsce. Przyczyny i kolejność działań opisujemy przy wilgoci na oknach.
Lepszy parametr całego okna. Współczynnik Uw liczy się dla całego wyrobu i uwzględnia tak zwany liniowy współczynnik przenikania ciepła na styku szyby z ramą. Ciepła ramka poprawia tę składową, więc to samo okno z tym samym pakietem wypada lepiej. Rozkładamy to przy parametrze Uw.
Mniejsze ryzyko pleśni w narożniku ościeża. Powtarzające się skraplanie przy krawędzi szyby oznacza wilgoć spływającą na ramę i parapet. To jeden ze scenariuszy prowadzących do pleśni przy oknach.
Estetyka. Ciemna ramka jest mniej widoczna niż srebrna, co przy dużych przeszkleniach i przy ciemnych okleinach ma znaczenie.
Jak sprawdzić, jaką ramkę masz w oknach
Nie trzeba niczego demontować. Przyłóż nos do szyby i spójrz na jej krawędź - pasek między taflami jest widoczny przez szkło.
- Srebrny, metaliczny, błyszczący - najprawdopodobniej ramka aluminiowa.
- Ciemny, matowy, czarny lub szary - najprawdopodobniej ciepła ramka.
To rozpoznanie po wyglądzie, nie po dokumencie - kolor nie jest normą, a niektórzy producenci oferują aluminium lakierowane na ciemno. Pewność daje dopiero specyfikacja pakietu. Warto ją mieć, bo przydaje się także przy wymianie szyby: na ramce bywa wybite oznaczenie producenta i budowa pakietu, co opisujemy przy wymianie szyby w oknie.
Uwaga przy porównywaniu ofert. „Ciepła ramka” to określenie handlowe obejmujące wiele różnych produktów o różnych parametrach. Jeżeli różnica w cenie między ofertami jest zauważalna, poproś o nazwę konkretnego produktu, a nie o zapewnienie, że „jest ciepła ramka”. To ta sama zasada, którą stosujemy przy każdej pozycji wyceny - więcej w poradniku zakupowym.
Czy warto dopłacać
W nowych oknach ciepła ramka jest dziś standardem w większości ofert i pytanie o dopłatę pojawia się rzadko. Jeżeli jednak stoisz przed wyborem:
Warto - gdy w domu bywa wilgotno (suszenie prania, dużo domowników, gotowanie bez okapu), gdy okna są duże, gdy budujesz dom energooszczędny i liczy się każdy element bilansu, oraz gdy okna wychodzą na stronę północną.
Mniejsze znaczenie - w pomieszczeniach nieogrzewanych i gospodarczych, gdzie różnica temperatur po obu stronach szyby jest niewielka. Tam ważniejsze bywają inne parametry, o czym piszemy przy oknie gospodarczym.
Osobno warto pamiętać, że ciepła ramka jest elementem pakietu szybowego, a nie okna. Przy wymianie samej szyby w istniejącym oknie można ją dobrać niezależnie - i to jedna z niewielu sytuacji, w których da się poprawić parametr okna bez wymiany całej stolarki.
Ciepła ramka przy wymianie samej szyby
To jedna z niewielu sytuacji, w których da się poprawić parametr okna bez wymiany całej stolarki.
Jeżeli w oknie trzeba wymienić pakiet - po stłuczeniu, po rozszczelnieniu albo z powodu głębokiej rysy - nowy pakiet można zamówić z ciepłą ramką, nawet jeśli stary miał aluminiową. Rama okna, okucie i uszczelki zostają bez zmian.
Co trzeba wiedzieć przed zamówieniem: grubość nowego pakietu musi odpowiadać rowkowi w skrzydle, a listwy przyszybowe muszą pasować do jego wysokości - mechanizm opisujemy przy listwie przyszybowej. Zmiana samej ramki dystansowej grubości pakietu zwykle nie zmienia, więc w praktyce jest to wykonalne w większości okien.
