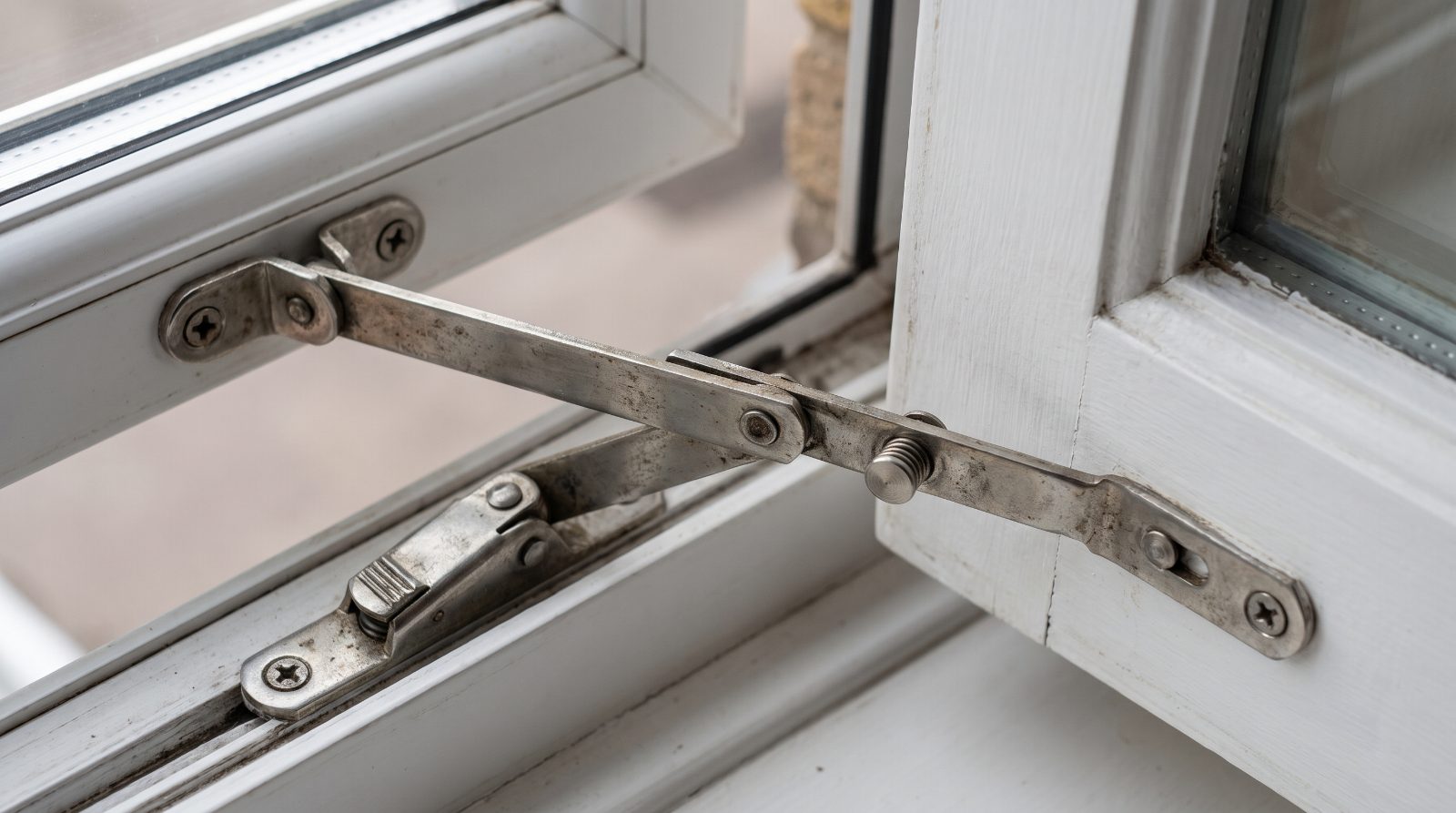

Rozwórka to element okucia, który utrzymuje skrzydło w zadanej pozycji albo ogranicza kąt jego otwarcia. W oknie rozwierno-uchylnym pracuje przy każdym uchyleniu, choć większość użytkowników nigdy jej nie zauważyła. Bywa też dokładana osobno - jako ogranicznik przy zabezpieczaniu okien i jako blokada przed trzaskaniem skrzydłem na wietrze.
Co to jest rozwórka
W oknie rozwierno-uchylnym skrzydło uchylone górą musi być czymś trzymane - inaczej opadłoby do środka pod własnym ciężarem. Trzyma je rozwórka nożycowa: mechanizm w kształcie nożyc, umieszczony w górnej części przylgi, łączący skrzydło z ramą.
Rozwórka nożycowa pełni trzy funkcje naraz:
- Utrzymuje skrzydło w pozycji uchylnej i wyznacza kąt uchyłu.
- Jest górnym punktem obrotu przy otwieraniu skrzydła w bok.
- Przenosi część ciężaru skrzydła razem z dolnym zawiasem.
Znajdziesz ją, otwierając okno i patrząc na górną krawędź skrzydła od strony przylgi - mechanizm rozkładamy szerzej przy przyldze.
Rodzaje rozwórek i ograniczników
Rozwórka nożycowa. Standardowy element okucia obwiedniowego, obecny w każdym oknie rozwierno-uchylnym. Nie kupuje się jej osobno - jest częścią systemu.
Newsletter JakośćDomu.pl
Dwa razy w miesiącu. Bez ofert.
Jeden konkret o oknach, drzwiach i bramach: co sprawdzić, zanim podpiszesz umowę. Na start dostajesz checklistę 12 pytań do wykonawcy w PDF.
Rozwórka z hamulcem (rozwórka blokująca). Utrzymuje skrzydło w dowolnej pozycji otwarcia, nie tylko w skrajnych. Przydaje się przy wietrzeniu, gdy skrzydło ma zostać uchylone „na chwilę” i nie trzaskać przy podmuchu.
Ogranicznik otwarcia. Element dokładany, pozwalający otworzyć okno tylko na kilka centymetrów. Stosowany przy zabezpieczaniu okien w pokojach dzieci i przy oknach, przez które mógłby wyjść kot - rozwiązania zebraliśmy przy zabezpieczaniu okien.
Rozwórka uchylna z regulacją kąta. Pozwala ustawić, jak szeroko okno się uchyla. Bywa przydatna przy oknach nad blatem kuchennym albo tam, gdzie uchylone skrzydło kolidowałoby z zasłoną czy z lampą.
Rozwórka do okien uchylno-przesuwnych i dachowych. To osobne konstrukcje, dopasowane do danego mechanizmu - nie stosuje się w nich rozwiązań uniwersalnych.
Typowe usterki rozwórki
Skrzydło uchylone opada albo trzeba je przytrzymywać. Zwykle luz w mechanizmie nożycowym albo zużyty punkt mocowania. Bywa też skutkiem przeciążenia - ciężkie skrzydło z pakietem trzyszybowym obciąża rozwórkę mocniej, niż zakładał producent przy oknie z dwiema szybami.
Skrzydło otwiera się w bok, mimo że klamka jest w pozycji uchylnej. To objaw błędnego położenia klamki albo uszkodzenia mechanizmu blokującego. W większości okuć jest fabryczna blokada błędnego położenia klamki, która ma temu zapobiegać - jeżeli przestała działać, to zadanie dla serwisu.
Skrzydło zawisło na jednym punkcie. Klasyczna sytuacja: okno otwarte w bok, ktoś przekręcił klamkę i skrzydło zwisa, trzymane tylko dolnym zawiasem. Nie jest to awaria, tylko skutek nieprawidłowej kolejności ruchów - ale przy szarpaniu można wtedy realnie uszkodzić okucie.
Co zrobić, gdy skrzydło zawisło: unieś je i dociśnij do ramy w pozycji, w której powinno być zamknięte, a dopiero potem przekręć klamkę. Nie ciągnij w dół i nie próbuj „wpasować” na siłę. Jeżeli okno jest duże i ciężkie, poproś o pomoc drugą osobę - przytrzymanie skrzydła jedną ręką przy jednoczesnym operowaniu klamką kończy się urwanym elementem okucia.
Dobór ogranicznika: na co zwrócić uwagę
Jeżeli chcesz dołożyć ogranicznik do istniejącego okna, cztery rzeczy przesądzają o tym, czy zadziała.
Zgodność z systemem okucia. Elementy nie są uniwersalne. Producenta okucia znajdziesz wybitego na listwach po otwarciu skrzydła.
Sposób mocowania. Wersje wkręcane w profil są pewniejsze, ale zostawiają otwory - a przy stolarce na gwarancji bywa to problemem. To ta sama zasada, którą opisujemy przy uchwytach do drzwi balkonowych.
Możliwość szybkiego zwolnienia od wewnątrz. Jeżeli okno może pełnić rolę drogi ewakuacyjnej, ogranicznik musi dać się zwolnić jednym ruchem, bez klucza i bez narzędzi. Bezpieczeństwo dziecka i bezpieczeństwo pożarowe muszą działać razem.
Ciężar skrzydła. Ogranicznik przewidziany do małego okna nie utrzyma dużego skrzydła balkonowego przy silnym podmuchu.
Konserwacja
Rozwórka to element ruchomy pracujący pod obciążeniem, więc obowiązują ją te same zasady co reszcie okucia.
Smarowanie raz w roku. Punkty smarowania wskazuje producent okucia; przy rozwórce nożycowej jest to zwykle przegub i prowadnica.
Czystość przylgi. Piasek i kurz w mechanizmie nożycowym przyspieszają zużycie bardziej niż sama liczba otwarć.
Nie obciążaj uchylonego skrzydła. Wieszanie czegokolwiek na uchylonym oknie, opieranie się o nie albo pozostawianie go otwartego przy silnym wietrze to najczęstsze przyczyny wyrobienia mechanizmu.
Reaguj na luz. Skrzydło, które w pozycji uchylnej daje się poruszyć na boki, sygnalizuje zużycie. Naprawa na tym etapie to wymiana jednego elementu; zignorowana kończy się uszkodzeniem profilu w miejscu mocowania. Ogólne zasady obsługi okna zebraliśmy przy regulacji okien.
Regulacja rozwórki: co da się zrobić samemu
Większość problemów z uchylonym skrzydłem nie wymaga wymiany rozwórki, tylko regulacji. Zanim zamówisz serwis, warto wiedzieć, gdzie są śruby i za co odpowiadają.
Regulacja na nożycach. W górnym narożniku skrzydła, od strony zawiasów, rozwórka ma śrubę regulacji poziomej. Przesuwa ona górną część skrzydła w stronę zawiasu albo od niego. Pomaga, gdy skrzydło w górnym rogu po stronie klamki ociera o ramę albo nie domyka się równo. W okuciach Roto producent wskazuje do tego klucz imbusowy 4 mm.
Regulacja na zawiasie dolnym. Opadnięte skrzydło zwykle koryguje się w dwóch miejscach naraz: na nożycach u góry i na zawiasie dolnym. W okuciu Roto NT zakres regulacji poziomej zawiasu dolnego wynosi od -2 do +2,5 mm. To niewiele, więc jeśli skrzydło opadło bardziej, przyczyna leży zwykle gdzie indziej: w luzie na mocowaniu albo w przeciążonym okuciu.
Docisk. Za szczelność odpowiadają rolki ryglujące na obwodzie skrzydła, nie sama rozwórka. W okuciach Roto zakres regulacji docisku to plus minus 0,8 mm. Jak to zrobić przed zimą, opisaliśmy przy regulacji okien.
Producenci okuć zastrzegają, że regulację powinien wykonywać przeszkolony fachowiec. Jeśli okno jest na gwarancji, najpierw zgłoś problem sprzedawcy, bo samodzielna regulacja albo wymiana elementu bywa podstawą do odmowy naprawy.
Wymiana rozwórki: kiedy jest konieczna
Rozwórkę wymienia się, gdy mechanizm nożycowy jest pęknięty, wygięty po szarpnięciu zawieszonego skrzydła albo wyrobiony tak, że regulacja nic już nie daje. Nie jest to część uniwersalna. Nożyce dobiera się do systemu okucia i do szerokości skrzydła, więc przed zamówieniem trzeba znać producenta okucia i wymiar skrzydła. Nazwę producenta znajdziesz na listwie okucia po otwarciu okna.
Przy wymianie skrzydło zdejmuje się z zawiasów, więc przy dużym oknie potrzebne są dwie osoby. Dlatego przy ciężkich skrzydłach z pakietem trzyszybowym bezpieczniej zlecić to serwisowi.
Smarowanie rozwórki
Roto zaleca smarowanie i oliwienie wszystkich istotnych elementów okucia co najmniej raz w roku. Przy rozwórce nożycowej chodzi przede wszystkim o przegub i prowadnicę. Używaj środka wskazanego przez producenta okucia albo smaru do okuć i usuń nadmiar, żeby nie zbierał kurzu. Po smarowaniu otwórz i uchyl okno kilka razy, żeby środek rozszedł się po mechanizmie.
Ograniczniki w drzwiach i bramach
Poza oknami rozwiązania ograniczające ruch skrzydła spotyka się jeszcze w kilku miejscach.
Ogranicznik drzwi wejściowych. Zapobiega uderzeniu klamką w ścianę i przeciążeniu zawiasów przy podmuchu. Bywa łączony z samozamykaczem, który kontroluje cały ruch skrzydła.
Ogranicznik w drzwiach balkonowych. Utrzymuje skrzydło w pozycji uchylonej przy wietrze i chroni przed samoczynnym zatrzaśnięciem - temat, który rozkładamy przy uchwytach do drzwi balkonowych.
Ogranicznik w bramach wjazdowych. W bramach skrzydłowych odbój wyznacza pozycję zamkniętą i przenosi obciążenie ze słupka na podłoże.
We wszystkich tych zastosowaniach obowiązuje ta sama zasada: element musi być dobrany do ciężaru skrzydła, a mocowanie do materiału, w który jest wkręcany.
