Zawias jest najbardziej niedocenianym elementem stolarki. Klamkę widać, szybę widać, o profilu rozmawia się przy zamówieniu, a zawias jest tym, co trzyma kilkadziesiąt kilogramów skrzydła przez dwadzieścia lat i decyduje o tym, czy drzwi po dwóch sezonach nadal domykają się same, czy trzeba je dociskać kolanem.
Ten tekst nie jest o regulacji, bo tę opisujemy osobno w poradniku o regulacji okien i w tekście o regulacji drzwi. Tutaj chodzi o to, co kupujemy: jakie są typy zawiasów, czym różni się czopowy od wkręcanego, co znaczy zawias ukryty, ile ich potrzeba przy danej masie skrzydła i co naprawdę mówi klasa zawiasu podana w karcie technicznej.
Jakie siły działają na zawias
Skrzydło wisi na zawiasach i działają na nie dwie różne siły, o czym warto pamiętać, bo tylko jedna z nich jest oczywista.
Obciążenie pionowe to po prostu ciężar skrzydła. Skrzydło o masie osiemdziesięciu kilogramów, rozłożone na trzy zawiasy, obciąża każdy z nich mniej więcej równo. To ta część, którą wszyscy biorą pod uwagę.
Obciążenie boczne jest podstępne. Skrzydło wisi z boku, więc działa jak dźwignia: im szersze skrzydło w stosunku do wysokości, tym większa siła wyrywająca próbująca oderwać zawias od ościeżnicy. Dwoje drzwi o tej samej masie, ale różnej szerokości, obciąża zawiasy zupełnie inaczej.
Branża liczy to przez stosunek wysokości do szerokości skrzydła. Przy współczynniku dwa i wyższym, czyli gdy skrzydło jest co najmniej dwa razy wyższe niż szersze, nie trzeba nic korygować. Poniżej tej wartości do masy skrzydła dolicza się narzut, bo zawias pracuje w gorszych warunkach niż wynikałoby z samego ciężaru.
| Wysokość skrzydła | Szerokość | Współczynnik | Narzut do masy |
|---|---|---|---|
| 2000 mm | 1000 mm | 2,00 | 0 procent |
| 2000 mm | 1050 mm | 1,90 | 10 procent |
| 2000 mm | 1100 mm | 1,82 | 18 procent |
| 2000 mm | 1150 mm | 1,74 | 26 procent |
| 2000 mm | 1200 mm | 1,66 | 33 procent |
| 2000 mm | 1250 mm | 1,60 | 40 procent |
Co z tego wynika przy zamawianiu. Szerokie skrzydło balkonowe albo szerokie drzwi wejściowe potrzebują mocniejszych zawiasów niż wynikałoby z ich masy. Producent, który dobiera okucie wyłącznie po wadze, popełnia błąd, którego skutki zobaczymy po dwóch sezonach jako opadające skrzydło ocierające o próg.
Do tego dochodzą narzuty za sposób użytkowania. Skrzydło z samozamykaczem obciąża zawiasy mocniej, bo urządzenie stale napiera na drzwi. Przy samozamykaczu z blokadą otwarcia narzut jest jeszcze większy, bo mechanizm przenosi na zawias siłę hamowania. Drzwi w budynku o dużym ruchu, na przykład w przychodni czy w szkole, pracują wielokrotnie częściej niż drzwi domowe i to też podnosi wymagania.
Zawiasy w oknach
W typowym oknie rozwierno-uchylnym zawias nie jest jednym elementem, tylko zestawem współpracujących części, i tu leży pierwsza różnica względem drzwi.
Newsletter JakośćDomu.pl
Dwa razy w miesiącu. Bez ofert.
Jeden konkret o oknach, drzwiach i bramach: co sprawdzić, zanim podpiszesz umowę. Na start dostajesz checklistę 12 pytań do wykonawcy w PDF.
Zawias narożny dolny
Przenosi cały ciężar skrzydła i jest punktem, wokół którego skrzydło się obraca przy otwieraniu rozwiernym. Składa się z części osadzonej w ramie i części w skrzydle, połączonych sworzniem. To w nim siedzą śruby odpowiadające za ustawienie skrzydła w pionie i w poziomie oraz, w części systemów, za docisk w narożniku.
Zawias narożny górny i rozwórka
Górny narożnik to element o podwójnej funkcji, bo obsługuje dwa różne tryby otwierania. Przy otwieraniu rozwiernym pracuje jako drugi punkt obrotu, a przy uchyleniu zwalnia się i przekazuje skrzydło na rozwórkę, czyli ramię nożycowe ograniczające kąt uchyłu. Rozwórka jest tym elementem, który trzyma uchylone skrzydło i który najczęściej zawodzi, gdy ktoś obróci klamkę przy otwartym skrzydle bez blokady błędnego położenia.
Zawiasy widoczne i chowane
Klasyczne zawiasy okienne są widoczne od strony wewnętrznej jako charakterystyczne wałeczki z zaślepkami. W oknach o podwyższonych wymaganiach estetycznych stosuje się okucie ukryte, w którym cały mechanizm chowa się we wrębie między skrzydłem a ramą i po zamknięciu okna nie widać niczego poza jednolitą płaszczyzną.
Okucie ukryte ma dwa realne skutki uboczne, o których warto wiedzieć przed zamówieniem. Po pierwsze ogranicza maksymalną masę skrzydła w porównaniu z okuciem widocznym tego samego producenta, bo mechanizm musi zmieścić się we wrębie. Po drugie regulacja jest trudniejsza i wymaga częściowego demontażu osłon, więc serwis trwa dłużej. W zamian dostajemy czystą linię i brak miejsca, w którym zbiera się kurz.

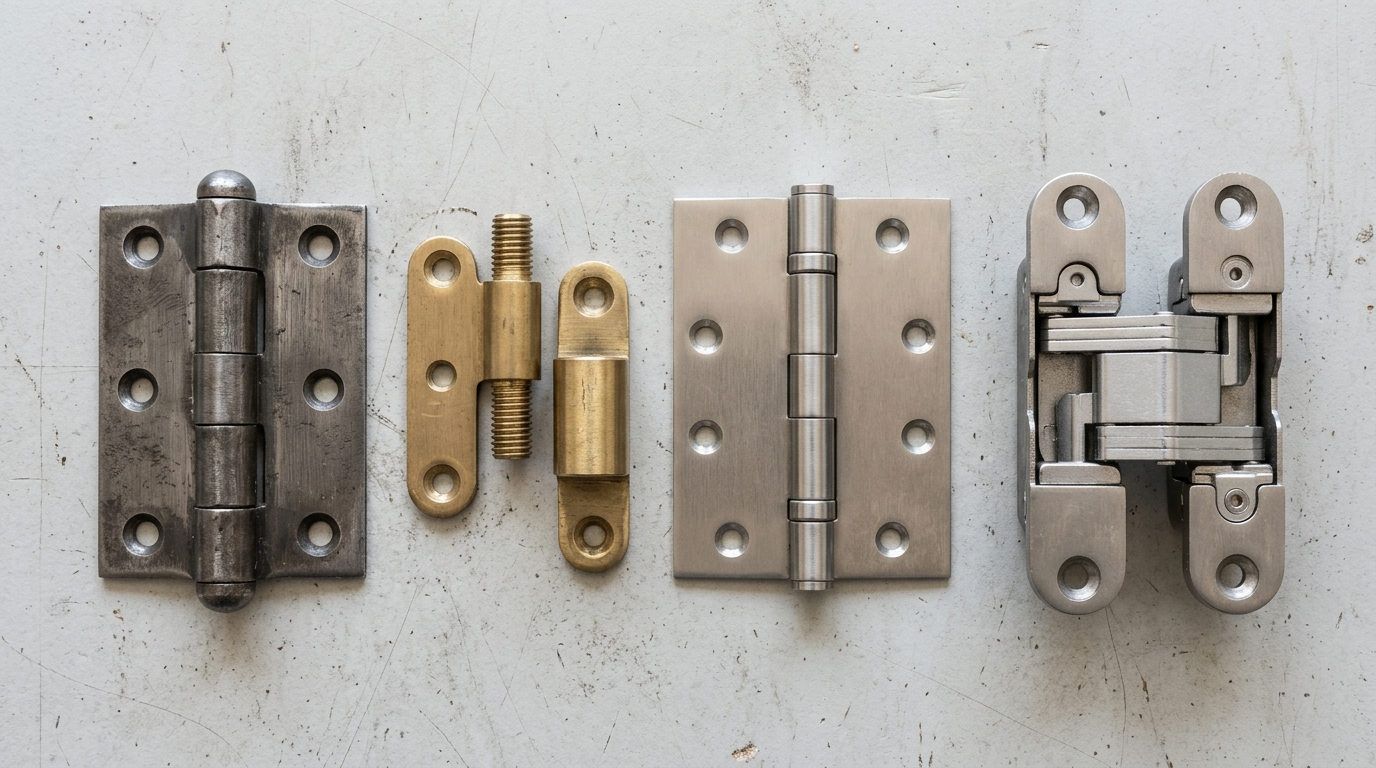

Zawiasy w drzwiach
W drzwiach podział jest wyraźniejszy, bo zawias jest tu osobnym wyrobem, a nie częścią okucia obwiedniowego. W polskiej praktyce spotyka się sześć typów.
| Typ | Jak wygląda i działa | Gdzie się stosuje |
|---|---|---|
| Czopowy | trzpień w skrzydle wsuwany w tuleję osadzoną w ościeżnicy | drzwi wewnętrzne z ościeżnicą regulowaną, montaż bez wkręcania |
| Wkręcany | gwintowany trzpień wkręcany w skrzydło i w ramę | drzwi zewnętrzne i wewnętrzne, najczęstszy typ przy drzwiach PVC i aluminium |
| Wkręcany z regulacją 3D | jak wyżej, ale z trzema niezależnymi osiami korekty | drzwi zewnętrzne, gdzie liczy się precyzyjny docisk uszczelki |
| Trójdzielny | trzy współpracujące skrzydełka przykręcane do powierzchni | cięższe drzwi drewniane, drzwi techniczne |
| Ukryty (kryty) | mechanizm wpuszczony w skrzydło i ramę, niewidoczny przy zamkniętych drzwiach | drzwi bezprzylgowe, wnętrza projektowane, drzwi ukryte |
| Pivot i wahadłowy | oś obrotu przesunięta do środka skrzydła albo obrót w obie strony | drzwi wielkoformatowe, przejścia w obiektach |
Czopowy czy wkręcany
To najczęstsze pytanie i odpowiedź zależy od tego, co jest po drugiej stronie. Zawias czopowy wymaga ościeżnicy przygotowanej pod tuleje, więc skrzydło i ościeżnica muszą pochodzić z jednego systemu. Zaletą jest szybkość: skrzydło nasadza się na tuleje w kilkanaście sekund i tak samo szybko zdejmuje przy remoncie. To standard w drzwiach wewnętrznych z ościeżnicą regulowaną.
Zawias wkręcany jest uniwersalny, bo wkręca się go w materiał skrzydła i ramy niezależnie od systemu. Sprawdza się przy drzwiach zewnętrznych, gdzie masa skrzydła jest większa i potrzebna jest solidniejsza kotwa. Wadą jest to, że demontaż skrzydła wymaga wykręcenia, a nie samego uniesienia.
Zawias ukryty: czego się spodziewać
Zawias ukryty jest odpowiedzią na modę na drzwi bezprzylgowe i ściany bez widocznych okuć. Mechanizm składa się z kilku ramion pracujących w komorze wyfrezowanej w skrzydle i w ramie. Po zamknięciu drzwi z zewnątrz nie widać niczego.
Trzy rzeczy, o których nie mówi karta produktu. Po pierwsze udźwig jest niższy niż przy zawiasie wkręcanym o podobnej cenie, bo cała siła przechodzi przez cienkie ramiona. Po drugie frezowanie jest nieodwracalne: skrzydło przygotowane pod zawias ukryty nie przyjmie już zwykłego. Po trzecie kąt otwarcia bywa ograniczony, zwykle do stu osiemdziesięciu stopni w wersjach dobrych i mniej w tańszych, co ma znaczenie przy wąskich korytarzach i przy wnoszeniu mebli.

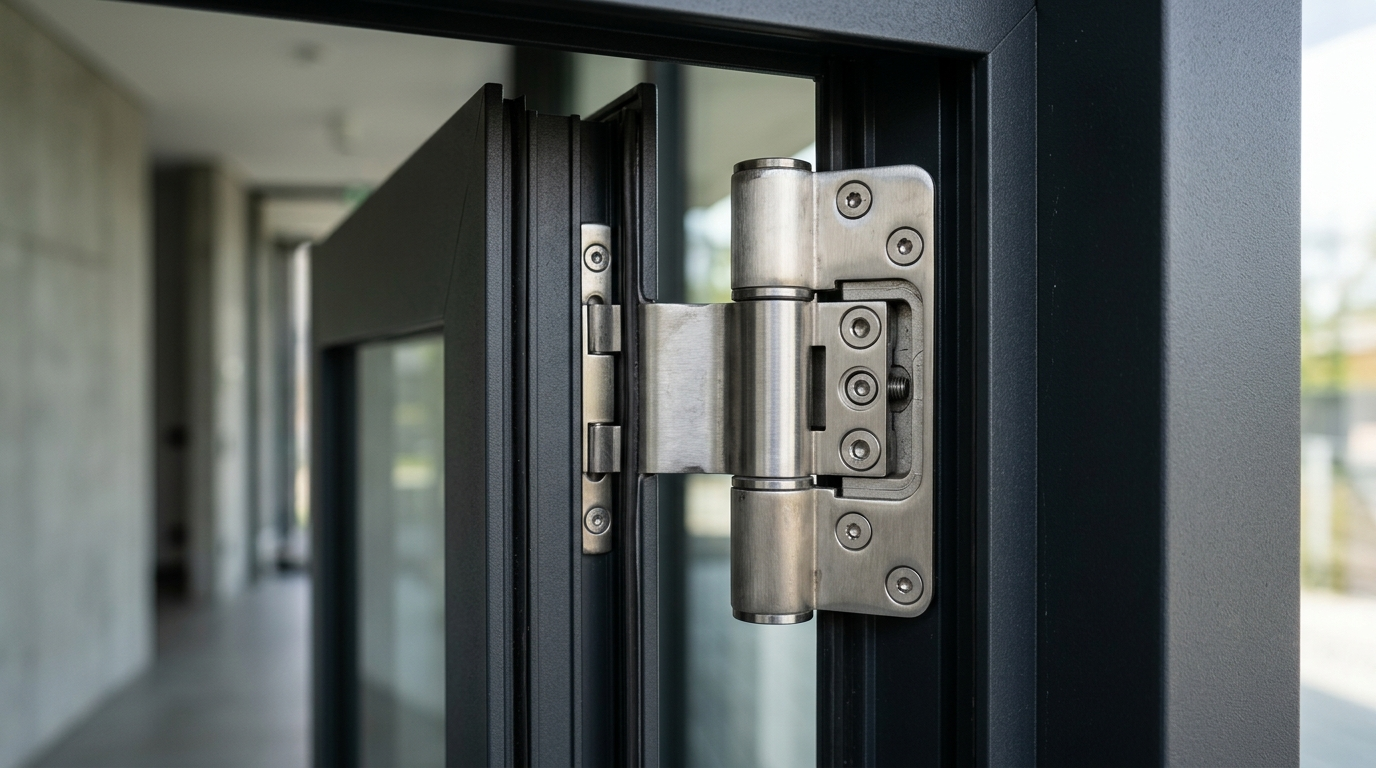

Regulacja 2D i 3D, czyli co ustawia która oś
Oznaczenie 2D albo 3D mówi, ile niezależnych kierunków korekty daje zawias. To nie jest chwyt marketingowy, tylko konkretna informacja serwisowa.
- Oś pionowa (góra i dół). Podnosi albo opuszcza skrzydło. Używa się jej, gdy skrzydło ociera o próg albo gdy zamek nie trafia w otwór zaczepu.
- Oś pozioma (lewo i prawo). Przesuwa skrzydło w stronę zawiasów albo od nich. Koryguje nierówną szczelinę na obwodzie.
- Oś docisku (przód i tył). To jest ta trzecia, obecna tylko w wersjach 3D. Dociska skrzydło do uszczelki albo je od niej odsuwa, czyli decyduje o szczelności i o tym, jak ciężko chodzą drzwi.
Przy drzwiach zewnętrznych trzecia oś jest tą, która realnie się przydaje. Uszczelka z czasem osiada i traci sprężystość, a bez regulacji docisku jedynym wyjściem byłaby jej wymiana. Więcej o samych uszczelkach piszemy w tekście o uszczelkach do drzwi wejściowych.
Uwaga przy zamówieniu. Zawiasy 3D w ofercie nie oznaczają jeszcze, że regulacja będzie łatwa. Zakres korekty bywa bardzo różny, od kilku dziesiątych milimetra do kilku milimetrów na oś. Warto dopytać o zakres w milimetrach, a nie zadowolić się samym oznaczeniem 3D.
PN-EN 1935, czyli co naprawdę znaczy klasa zawiasu
Zawiasy jednoosiowe klasyfikuje norma PN-EN 1935. Producent podaje kod ośmiocyfrowy, w którym każda pozycja opisuje inną cechę. Warto go umieć przeczytać, bo to jedyny sposób na porównanie dwóch produktów bez wiary w opis marketingowy.
| Pozycja | Co opisuje | Możliwe wartości |
|---|---|---|
| 1 | Kategoria użytkowania | 1 lekka, 2 średnia, 3 ciężka, 4 bardzo ciężka |
| 2 | Trwałość, liczba cykli | 3 (10 000, tylko okna), 4 (25 000, okna i drzwi), 7 (200 000, tylko drzwi) |
| 3 | Masa skrzydła | od 0 (10 kg) do 7 (160 kg) |
| 4 | Odporność ogniowa | 0 niedopuszczony, 1 dopuszczony do drzwi przeciwpożarowych |
| 5 | Bezpieczeństwo użytkowania | tylko jedna klasa, wymagana zawsze |
| 6 | Odporność na korozję | od 0 (brak wymagań) do 4 (bardzo wysoka) |
| 7 | Zabezpieczenie | 0 zwykły, 1 do drzwi o podwyższonej odporności na włamanie |
| 8 | Klasa zawiasu | od 1 do 14 |
Czternaście klas i co za nimi stoi
Ostatnia cyfra jest podsumowaniem trzech wcześniejszych: przeznaczenia, liczby cykli i masy skrzydła. To ona najczęściej pojawia się w opisie handlowym.
| Klasa | Przeznaczenie | Cykle | Masa skrzydła |
|---|---|---|---|
| 1 | okno | 10 000 | 10 kg |
| 2 | okno | 10 000 | 20 kg |
| 3 | okno lub drzwi | 25 000 | 20 kg |
| 4 | drzwi | 200 000 | 20 kg |
| 5 | okno | 10 000 | 40 kg |
| 6 | okno lub drzwi | 25 000 | 40 kg |
| 7 | drzwi | 200 000 | 40 kg |
| 8 | okno | 10 000 | 60 kg |
| 9 | okno lub drzwi | 25 000 | 60 kg |
| 10 | drzwi | 200 000 | 60 kg |
| 11 | drzwi | 200 000 | 80 kg |
| 12 | drzwi | 200 000 | 100 kg |
| 13 | drzwi | 200 000 | 120 kg |
| 14 | drzwi | 200 000 | 160 kg |
Jak to czytać w praktyce. Zwróć uwagę na rozstrzał w liczbie cykli. Zawias okienny klasy 5 wytrzymuje dziesięć tysięcy cykli, a drzwiowy klasy 7 dwieście tysięcy, przy tej samej dopuszczalnej masie czterdziestu kilogramów. To dwudziestokrotna różnica w trwałości, a nie w nośności. Dlatego zawias okienny użyty w drzwiach zużyje się bardzo szybko, mimo że udźwig ma odpowiedni.
Masa podana w normie dotyczy całego skrzydła przy zestawie zawiasów badanym w laboratorium, a nie jednego zawiasu. Nie wolno mnożyć: trzy zawiasy klasy 13 nie dają trzystu sześćdziesięciu kilogramów udźwigu.
Ile zawiasów i gdzie je umieścić
W drzwiach standardem są trzy zawiasy i nie jest to kwestia gustu, tylko rozkładu sił. Dwa zawiasy wystarczają nośnościowo przy lekkim skrzydle, ale nie zabezpieczają przed paczeniem się drzwi, a paczenie jest najczęstszą przyczyną tego, że skrzydło przestaje przylegać na całym obwodzie.
- Skrzydło standardowe. Trzy zawiasy: dwa blisko góry i dołu, trzeci między nimi, przesunięty ku górze. Ten rozkład najlepiej przenosi obciążenie boczne.
- Skrzydło lekkie i podatne na paczenie, na przykład przeszklone. Trzeci zawias na środku wysokości, bo tam skrzydło najbardziej się wygina.
- Skrzydło ciężkie. Cztery zawiasy, przy czym dwa górne blisko siebie, bo to górna część przenosi największą siłę wyrywającą.
- Skrzydło wysokie, powyżej 2100 mm. Cztery zawiasy rozłożone równomiernie, żeby ograniczyć wyginanie na długości.
W oknach liczba jest narzucona przez konstrukcję okucia: dolny zawias narożny, górny zawias narożny i rozwórka. Przy skrzydłach dużych i ciężkich producenci dokładają element podpierający w dolnym narożniku od strony klamki, który przejmuje ciężar w pozycji otwartej.
Zawias a odporność na wyważenie
Strona zawiasów jest w drzwiach tą, o której włamywacz myśli wtedy, gdy zamek okazał się za mocny. Dlatego siódma pozycja w kodzie normy dotyczy właśnie zabezpieczenia, a w drzwiach o podwyższonej odporności stosuje się dwa dodatkowe rozwiązania.
Bolce przeciwwyważeniowe to stalowe trzpienie osadzone w skrzydle po stronie zawiasów, które przy zamkniętych drzwiach wchodzą w otwory w ościeżnicy. Dopóki drzwi są zamknięte, skrzydła nie da się odgiąć od strony zawiasów nawet po ich wybiciu, bo trzyma je rząd bolców na całej wysokości. To rozwiązanie tanie, bierne i bardzo skuteczne, obecne w każdych porządnych drzwiach antywłamaniowych.
Zabezpieczenie sworznia przed wybiciem polega na tym, że sworzeń zawiasu nie da się wysunąć od góry po zdjęciu zaślepki. W tańszych zawiasach sworzeń wybija się przebijakiem w kilkanaście sekund.
W oknach odpowiednikiem są zaczepy grzybkowe po stronie zawiasów. Standardowe okucie ma rygle wyłącznie po stronie klamki, więc narożnik przy zawiasach jest najsłabszym punktem. W klasie RC2, opisanej szerzej w tekście o oknach antywłamaniowych, zaczepy rozkłada się na całym obwodzie, łącznie ze stroną zawiasową.
Materiał, wykończenie i korozja
Szósta pozycja kodu opisuje odporność na korozję w pięciostopniowej skali, badanej zgodnie z normą PN-EN 1670. To parametr, który przy drzwiach zewnętrznych decyduje o tym, czy po pięciu latach zawias będzie chodził gładko, czy zacznie skrzypieć i zostawiać rdzawe smugi na ościeżnicy.
| Klasa | Odporność | Gdzie stosować |
|---|---|---|
| 0 | brak wymagań | wnętrza suche |
| 1 | niska | wnętrza |
| 2 | umiarkowana | wnętrza wilgotne, garaże |
| 3 | wysoka | drzwi zewnętrzne |
| 4 | bardzo wysoka | pas nadmorski, baseny, obiekty przemysłowe |
Materiały spotykane w praktyce to stal ocynkowana galwanicznie, stal nierdzewna, mosiądz i stopy cynku. Przy stolarce nad morzem, a więc w całym pasie nadmorskim Pomorza, klasa trzecia bywa niewystarczająca i warto pytać o czwartą. Chlorki w powietrzu atakują powłoki galwaniczne szybciej niż deszcz i mróz razem wzięte.
Osobna sprawa to kolor. Zawiasy lakierowane proszkowo w kolorze skrzydła wyglądają lepiej, ale każde uderzenie odsłania metal, a od tego miejsca zaczyna się korozja. Przy stolarce antracytowej warto sprawdzić, czy zawias jest lakierowany na powłoce antykorozyjnej, czy prosto na surowym metalu.
Kiedy wymienić zawias, a kiedy wystarczy regulacja
To rozróżnienie oszczędza sporo pieniędzy, bo wymiana zawiasu w gotowej stolarce jest robotą znacznie droższą niż jej wyregulowanie.
Wystarczy regulacja
- skrzydło ociera o próg albo o ramę tylko w jednym miejscu
- szczelina na obwodzie jest nierówna, ale skrzydło chodzi płynnie
- drzwi się nie domykają, ale zamek trafia blisko zaczepu
- przeciąg pojawia się dopiero przy silnym wietrze
Zawias do wymiany
- wyczuwalny luz przy poruszaniu skrzydłem w pionie
- skrzypienie, które wraca kilka dni po nasmarowaniu
- widoczne wyrobienie sworznia albo owalny otwór
- ślady rdzy w miejscu połączenia sworznia z korpusem
- skrzydło opada mimo maksymalnego wykręcenia śruby pionowej
Smarowanie jest czynnością, o której prawie nikt nie pamięta, a która przedłuża życie zawiasu o lata. Raz w roku, najlepiej przy okazji przestawiania okuć na tryb zimowy, wystarczy nanieść kroplę oleju maszynowego albo smaru w miejscu styku sworznia z tuleją. Nie stosuje się do tego preparatów penetrujących w aerozolu, bo wypłukują smar fabryczny i po kilku tygodniach jest gorzej niż przed zabiegiem.
Czego nie robić. Nie podkłada się podkładek pod zawias, żeby podnieść opadające skrzydło. To rozwiązanie z internetu, które zmienia geometrię pracy okucia i przenosi obciążenie na krawędź zamiast na całą powierzchnię. Skrzydło rzeczywiście się podniesie, ale zawias zużyje się kilkukrotnie szybciej, a przy oknie dojdzie do rozregulowania rozwórki.
Wariant bez widocznego okucia: zalety, wady i realne ograniczenia opisujemy w tekście o ukrytych zawiasach w oknach.
FAQ, najczęstsze pytania
Czym różni się zawias wpuszczany od nakładanego?
Nakładany, czyli przykręcany do powierzchni skrzydła i ramy, jest widoczny po otwarciu drzwi i nie wymaga frezowania. Wpuszczany osadza się w wyfrezowanym gnieździe, więc licuje z powierzchnią i wygląda schludniej, ale montaż wymaga precyzyjnego przygotowania skrzydła. Zawias ukryty jest skrajną odmianą wpuszczanego: znika całkowicie po zamknięciu drzwi.
Jakie zawiasy do drzwi zewnętrznych?
Trzy cechy są tu ważniejsze niż marka. Klasa odporności na korozję co najmniej trzecia, a w pasie nadmorskim czwarta. Regulacja w trzech osiach, bo bez korekty docisku nie ustawimy szczelności po osiadaniu uszczelki. Nośność dobrana do masy skrzydła powiększonej o narzut za szerokość, a przy drzwiach z samozamykaczem także za jego obecność.
Ile zawiasów powinny mieć drzwi?
Standardem są trzy, i to nie ze względu na nośność, tylko na sztywność. Dwa zawiasy uniosą lekkie skrzydło, ale nie powstrzymają go przed paczeniem, przez co przestanie równo przylegać. Przy skrzydłach ciężkich, wyższych niż 2100 mm albo przeszklonych stosuje się cztery.
Czy zawias okienny można zastosować w drzwiach?
Nawet jeśli udźwig się zgadza, nie należy. Norma przewiduje dla zawiasów okiennych dziesięć tysięcy cykli, a dla drzwiowych dwieście tysięcy. Drzwi otwiera się kilkanaście razy dziennie, okno kilka razy w tygodniu. Zawias okienny w drzwiach wyrobi się w ułamku zakładanego czasu.
Skrzydło opada mimo regulacji, co dalej?
Jeśli śruba pionowa jest wykręcona do końca, a skrzydło nadal ociera, zapas regulacji się skończył i problem leży gdzie indziej: w wyrobionym sworzniu, w owalnym otworze mocowania albo w samej ościeżnicy, która osiadła razem ze ścianą. Wtedy regulacja nie pomoże i trzeba wymienić zawias albo przekotwić ościeżnicę.
Czym smarować zawiasy?
Olejem maszynowym albo smarem stałym, punktowo w miejscu styku sworznia z tuleją, raz w roku. Nie preparatami penetrującymi w aerozolu, bo wypłukują smar fabryczny z wnętrza i po kilku tygodniach zawias pracuje na sucho.
Co znaczy zawias 3D?
Trzy niezależne osie regulacji: w pionie, w poziomie i w docisku. Sama obecność oznaczenia nie mówi jednak, jak duży jest zakres korekty, a ten bywa różny, od dziesiątych części milimetra do kilku milimetrów na oś. Przy zamówieniu warto pytać o zakres w milimetrach.
Czy zawiasy trzeba wymieniać razem ze stolarką?
Przy wymianie okien i drzwi zawiasy wymienia się zawsze, bo są integralną częścią skrzydła i ramy. Osobno wymienia się je tylko przy naprawie, gdy reszta stolarki jest sprawna, a to opłaca się przy drzwiach drewnianych i przy stolarce, której nie planujemy wymieniać w najbliższych latach.
